OpenTool Kicad PCB설계

아두이노 기반의 시제품 제작에 필요한 PCB 보드를 설계해 드립니다.

아두이노와 같은 오픈하드웨어를 통해서 테스트한 회로를 판매할수 있는 수준의 케이스에 맞추어서 한개의 PCB 보드를 만들수 있게 도와줍니다.

- 산업용 케이스, 자재 쇼핑몰에서 판매되는 케이스

- 옵션 선택하여서 원하는 형태의 3D 케이스 디자인 설계 요청

원하는 제품 가격에 맞도록 PCB설계를 할 수 있도록 도움을 드립니다.

- 기성 제품의 케이스를 이용하여 제품의 판매 가능성을 판단하고, 상품을 업그레이드 하는것

이 바람직 합니다.

무료 설계툴인 Kicad를 활용해 PCB 거버파일을 만들어 주는 서비스입니다.

- Kicad를 사용하므로 가지고 계신 PCB를 업그레이드하는데 관리 비용이 적습니다.

인터보드 2002년 창업, 현재까지 다양한 시제품 개발 진행하였습니다, 다양한 제어기를 활용하여 회로설계, PCB설계 및 제작, 부품 조립, 케이스 디자인, 3D프린터 출력등을 통해서 시제품 제작이 가능합니다.

일체의 서비스가 가능하나 저렴한 비용으로 시제품을 만드는것을 도와드리기 위해서, 무료 설계툴인 Kicad를 활용해 주로 PCB 거버파일을 만들어 주는 서비스를 하고 있습니다. 옵션을 통해서 일괄로 서비스를 진행할 수도 있습니다.

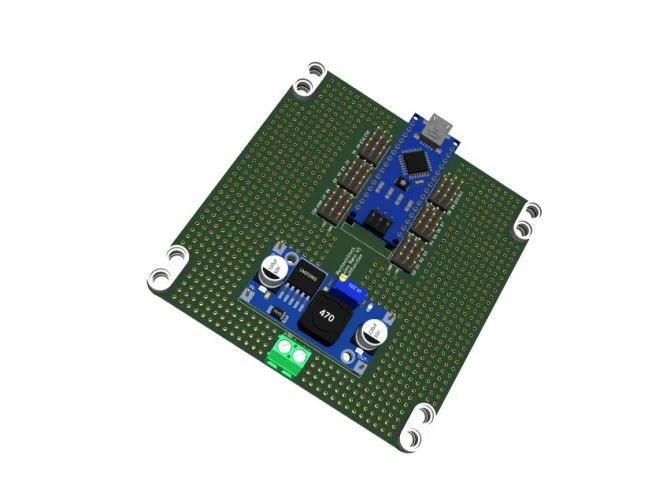

Kicad는 설계된 PCB를 3D형태로 완성된 이미지를 만들 수 있습니다. 실제 제작되는 PCB에 부품이 모두 장착된 완성 이미지를 미리 확인할수 있습니다. 즉 가상으로 의뢰하신 PCB의 완성 모습을 볼수 있는 상태까지 작업 진행합니다.

처음으로 시제품을 만드시는 경우 시제품 제작 계획서를 작성하시고 시작하시면 전문가의 경험을 통해서 시행착오, 시간, 비용을 줄일 수가 있습니다.

1. 상담

- 요구사항 확인, 일정 협의

- 회로도가 있는 경우 회로도 보완 사항 정리

- (옵션선택) 회로도가 없는 경우 의뢰인 준비 사항을 정리하여 제공

2. 결제

3. PCB 아트워크 제작 후 수정, 검토 진행

4. 작업 완료 승인

5. 완성된 거버, 3D 작업 이미지 제공

6. 완료

의뢰를 하시기전 아래와 같이 시제품의 작동에 대해서 고민해 봅니다.

1. 구현하고자 하는 전체적인 기능을 설명합니다.

- 축사의 온도와 습도 원격 측정이 가능한 장치

- 애완동물 장난감 자동 작동 장치

2. 시제품이 어떤 입력 신호를 받아서 작동할지 생각해 봅니다.

- 애완동물이 접근한 신호로 작동

- 정해진 시간이 되면 애완동물에게 사료를 자동으로 급식

- 입력 신호의 종류와 수량이 몇개가 될지 결정

3. 시제품의 작동 결과를 출력하는 장치에 대해서 생각해 봅니다.

- 사료를 지급하기 위해서 모터를 구동

- 현재 상태를 알려주는 LED를 작동

- 어떠 결과를 출력할지 결정

- 출력 신호의 종류와 수량이 몇개가 될지 결정

4. 시제품이 입력 신호에 따라서 결과를 출력하는 반응 시간을 생각해 봅니다.

- 입력 신호에 따라 LED가 1초안에 반응

- 축사의 온도 습도 정보를 5초 주기로 측정

- 시제품 입력 신호로 부터 출력 반응 시간을 결정

5 시제품의 작동 전원에 대해 생각해 봅니다.

- 전자제품은 작동 전원이 꼭 필요합니다.

- DC5V, 아답터 활용, 18650밧데리 활용, AA밧데리 활용

- 작동에 필요한 전원을 결정해 봅니다.

6. 추가적인 옵션을 통해서 제작을 어떤 단계 까지 진행 하고 싶은지 생각해 봅니다.
