PCB 설계는 PCB 설계자에게 맡겨주세요.
설계툴 : KiCad 7.0 (PCB)
1. 신규 PCB 설계
- 회로도를 먼저 완성해주세요. 회로도가 완성되었다면 PCB 설계를 진행해 드립니다.
2. 기존 PCB 수정
- KiCad 원본파일 필요
- 거버(gerber) 파일은 데이타 수정이 불가하므로 신규작업으로 진행함.
3. 작업 시 3D step 파일 무료 제공
- 전체 보드 형상을 STEP파일로 제공

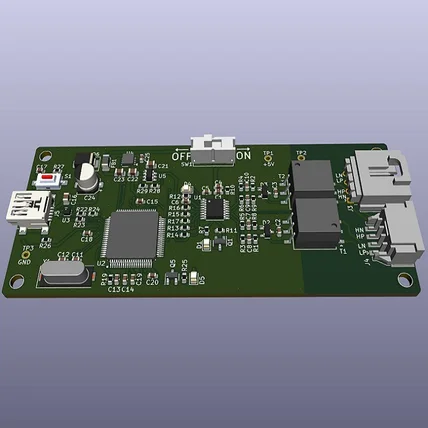

- 3D 이미지 제공 : 결과물 형상을 미리 확인해 볼 수 있습니다.
- 확보 가능한 부품 한정
1. 사양, 일정 협의 및 견적 산출
2. 구매하기 진행(고객)
3. 회로검토, 부품 라이브러리 등록
4. 부품 배치, 배선
5. 실크, 로고 등 정리 작업 및 에러체크
6. 작업물 발송 - 거버, 작업파일, 3D step파일, 좌표데이터 전달
7. 구매확정(고객)
*세금계산서 발행 불가 - 자세한 사항은 크몽에 문의
1. 회로도
- OrCAD 나 KiCad 로 작성하신 완성된 회로도를 준비해주세요.
- 다른 양식의 회로도를 주신다면 KiCad로 작업해드립니다. 무료 작업입니다. 단, 납기 일정이 추가됩니다.
2. 부품 데이타시트
- 주요 부품의 데이타시트를 준비해주시면 작업이 수월합니다.
- 부품 데이타시트가 없더라도 품명만 정확히 알려주시면 됩니다.
3. PCB 사이즈, 두께, 층수, 부품 배치 사양
- 정해진 PCB 사이즈와 제작 사양이 있다면 정보를 제공해 주세요. 없을 시 협의하여 적절한 사이즈와 사양으로 설계해 드립니다.
- 대략적인 부품 배치 사양이 있으시면 정보를 제공해 주세요. 없을 시 최적의 배치로 설계해 드립니다.
*세금계산서 발행 불가 - 자세한 사항은 크몽에 문의
