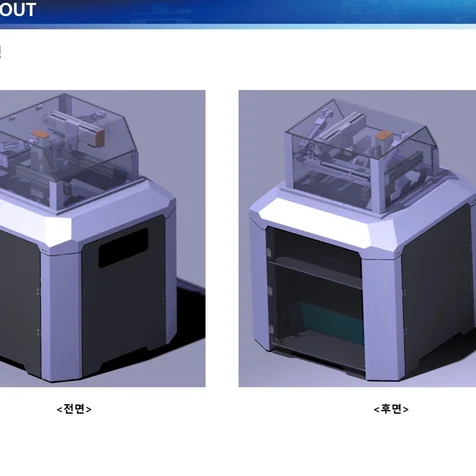

![포트폴리오-표면 풍화시험장치 설계](https://d2v80xjmx68n4w.cloudfront.net/members/portfolios/kC4cR1715094443.jpg?w=214)
![메인 이미지](https://d2v80xjmx68n4w.cloudfront.net/gigs/QR3Wd1582126440.jpg?w=652)
1. 도면 스캔본 전산화 작업
- 종이로 출력된 도면은 있으나 CAD파일이 없는 경우.
- 종이 출력본 또는 스캔본을 제공하면 CAD파일로 변환하여 제공
- 기본 작업은 2D 도면으로 합니다.
- 필요하신 경우 3D로도 작업 가능합니다. 단, 작업 전 협의 필요합니다.
- 2D 파일은 범용 캐드 호환파일(dwg 또는 dxf)로제공합니다.
- 3D파일은 중립파일(STP, IGES)로 제공합니다.
- 단, 상용 판매품의 경우 별도 협의 필요.
2. 실제 제작을 목적으로 하는 도면
가. 공지 사항
- 제품 제작을 위해 가공 업체로 도면을 전달하실 경우 대부분의 경우 2D도면으로 전달됩니다.
- 3D로작업해도 결국은 2D로 업체와 협의하셔야 합니다.
- 참고로 3D 캐드 작업을 원하시면 아래 글을 참조하시고 필요하시다면 요청바랍니다.
나. 부품도
- 제시한 금액은 단품에 해당하는 것입니다.
- 낱개의 부품 제작을 위한 기계 도면
- 단품 도면은 1품 1도 기준입니다.
- 범용 가공품은 개별 부품으로 분류합니다.
- 재관 및 용접 구조물은 조립도로 분류합니다.
- 진공 chamber도 작업해드립니다. 다만 조립도로 분류합니다.
- 진공 배관도 작업해드립니다(용접 지점 3개 이상은 조립도로 분류합니다)
- 진공용 가스 배관도 작업해 드립니다(용접 지점 3개 이상 조립도로 분류합니다)
라. 조립도 1형
- 제작 부품의 수가 10개 이하인 경우에 해당.
- 부품의 조합으로 원하는 기능을 구현하는 장치.
- 3D로작업가능합니다만 제공 파일 형태 때문에 협의가 필요합니다.
- 소재 선정 협의
- 동작 및 조립을 위한 공차 협의
- 조립도를 기준으로 부품의 용도를 감안하여 각 개별 부품도를 진행합니다.
마. 조립도 2형
- 부품 10개이상 30개 미만.
- 조합물이 많아지므로 제시한 금액과 다르게 책정됩니다.
- 별도 협의 필요
바. 조립도 3형
- 부품 30개 이상의 조합.
- 이정도면 작은 장비 수준이므로 별도 협의 필요합니다.
사. 제공 파일의 형태
- 기본 2D 범용 캐드 호환파일(dwg 또는 dxf)로제공합니다.
- 3D 작업물은 중립파일(STP, IGES)로 제공합니다.
- 캐드 종류가 다르면 원본 파일을 드려도 읽을 수 없습니다.
- 최근 3D 캐드간에 호환이 가능하다고 광고하는데 실제로는 호환이 잘 안됩니다.
![상세이미지-3](https://d2v80xjmx68n4w.cloudfront.net/gigs/J3zw51715091684.png?w=652)
![상세이미지-4](https://d2v80xjmx68n4w.cloudfront.net/gigs/wtCBq1715091725.jpg?w=652)
![상세이미지-5](https://d2v80xjmx68n4w.cloudfront.net/gigs/MyEwX1715091776.png?w=652)
![상세이미지-6](https://d2v80xjmx68n4w.cloudfront.net/gigs/spUEs1715091787.png?w=652)
![상세이미지-7](https://d2v80xjmx68n4w.cloudfront.net/gigs/07Nrj1715091855.png?w=652)
![상세이미지-8](https://d2v80xjmx68n4w.cloudfront.net/gigs/zD74H1715091946.bmp?w=652)
3. 파일 형태 - 2D 원본(상부 내용 참조) - 3D로 작업하여 호환 가능한 파일로 제공(세부 내용 상부 설명 참조) 4. 제작물의 저작권 1) 제작물(도면)에 대한 권한은 제작물의 인계시점부터 의뢰인에게 귀속됩니다. 2) 비밀유지계약 체결 가능 - 도면 출력본의 CAD파일 작업 시. - 테크니컬 일러스트 작업을 위해 중립형 파일을 전달하는 경우. 5. 보유 라이센스 고지 1) 도면 작업에 사용하는 폰트 및 이미지 - 무료 폰트 사용 - 사용 이미지 사용하지 않음. - 필요한 경우 제가 직접 제작합니다. 2) 상기 이유로 인해 제작물의 상업적 이용에 아무런 하자가 없음을 고지하여 드립니다. 3) 의뢰인이 라이센스가 있는 폰트 또는 이미지의 사용을 요청할 경우 작업 진행 불가합니다. 6. 책임 한계 1) 기술적 의견 제공의 한계 - 제작 상의 문제로 제품에 하자가 발생한 사항에 대해서는 책임지지 않습니다. - 도면 작업 시 검토해드리는 사항은 범용 설비 또는 부품에 대한 일반적인 기술적 한계를 넘지 않습니다. 그 이상을 요구하실 경우 결과에 대한 책임을 지지 않습니다. 2) 제공 도면 및 자료의 법적 한계 - 의뢰인이 제공하는 자료가 타인이나 타업체 소유의 것임을 미리 공지하셔야 합니다. - 본인 소유의 것이 아닌 자료의 의뢰는 받지 않습니다. - 상기 내용의 자료를 미리 공지 하지 않고 작업을 의뢰하시는 경우 지적재산권 침해로 인해 발생하는 모든 사항은 의뢰인에게 귀속됩니다.
