프로젝트 설명

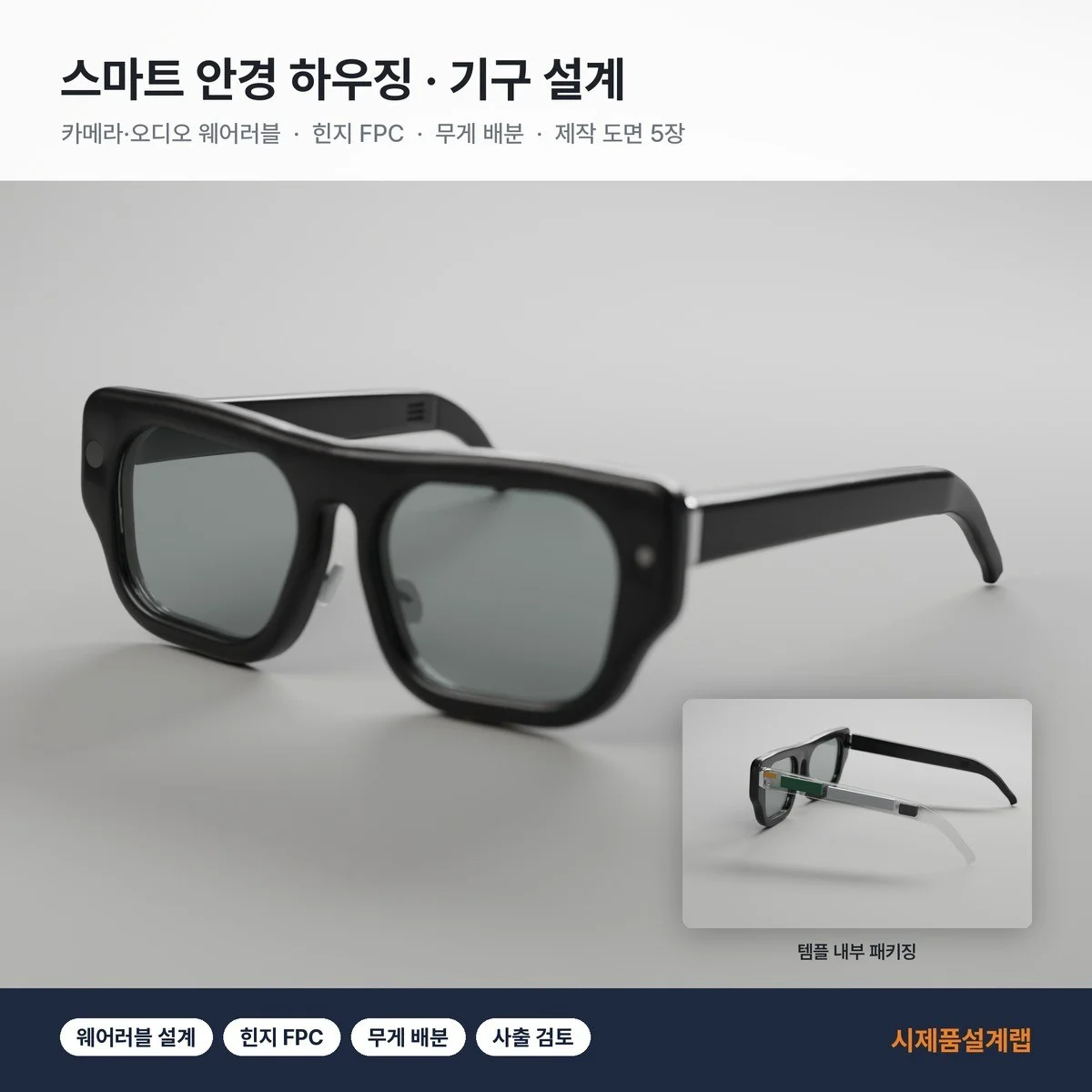

카메라·오디오 스마트 안경의 하우징과 기구를 설계한 작업입니다. 웨어러블 스타트업의 시제품 개발을 가정한 자체 디자인입니다.

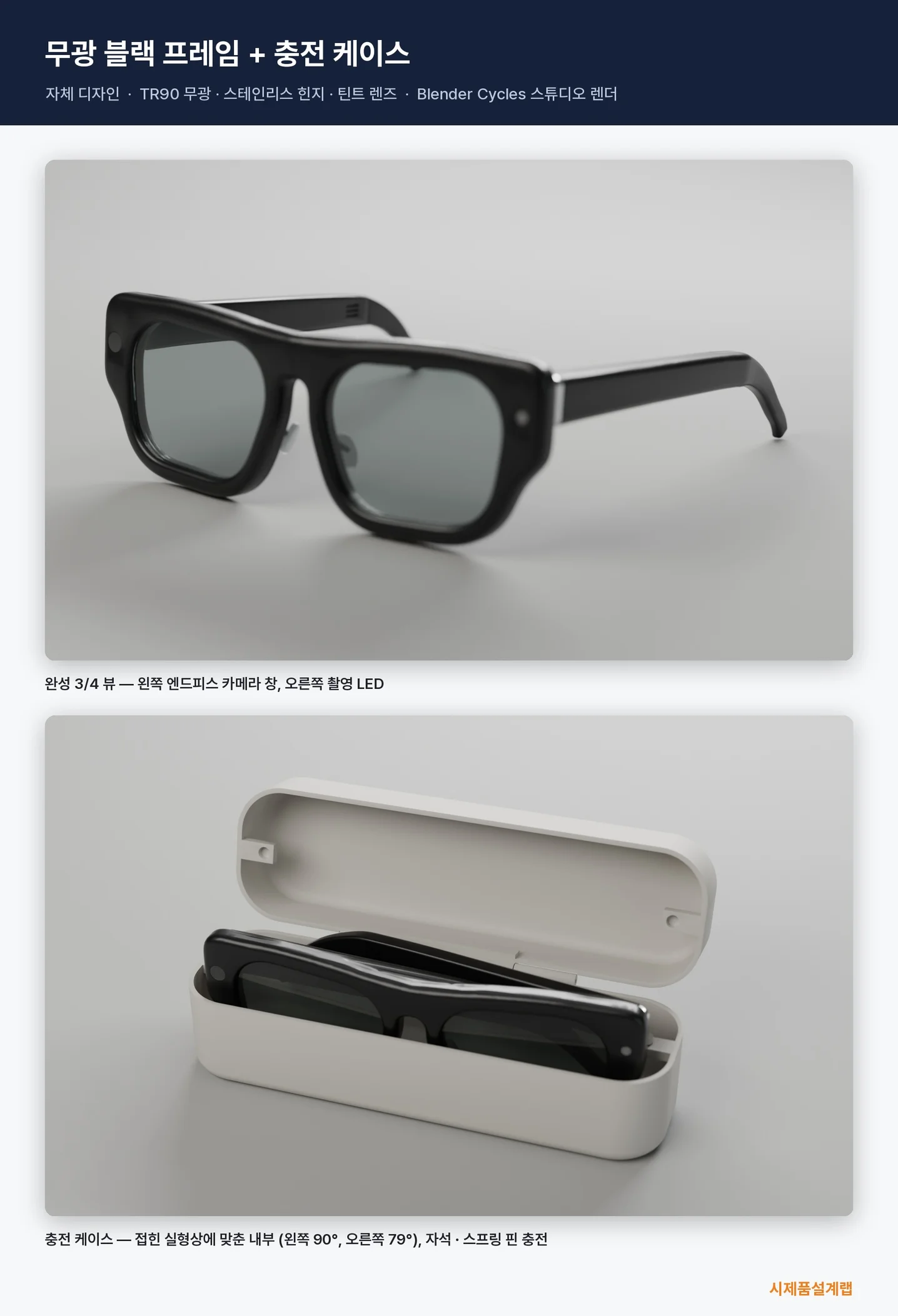

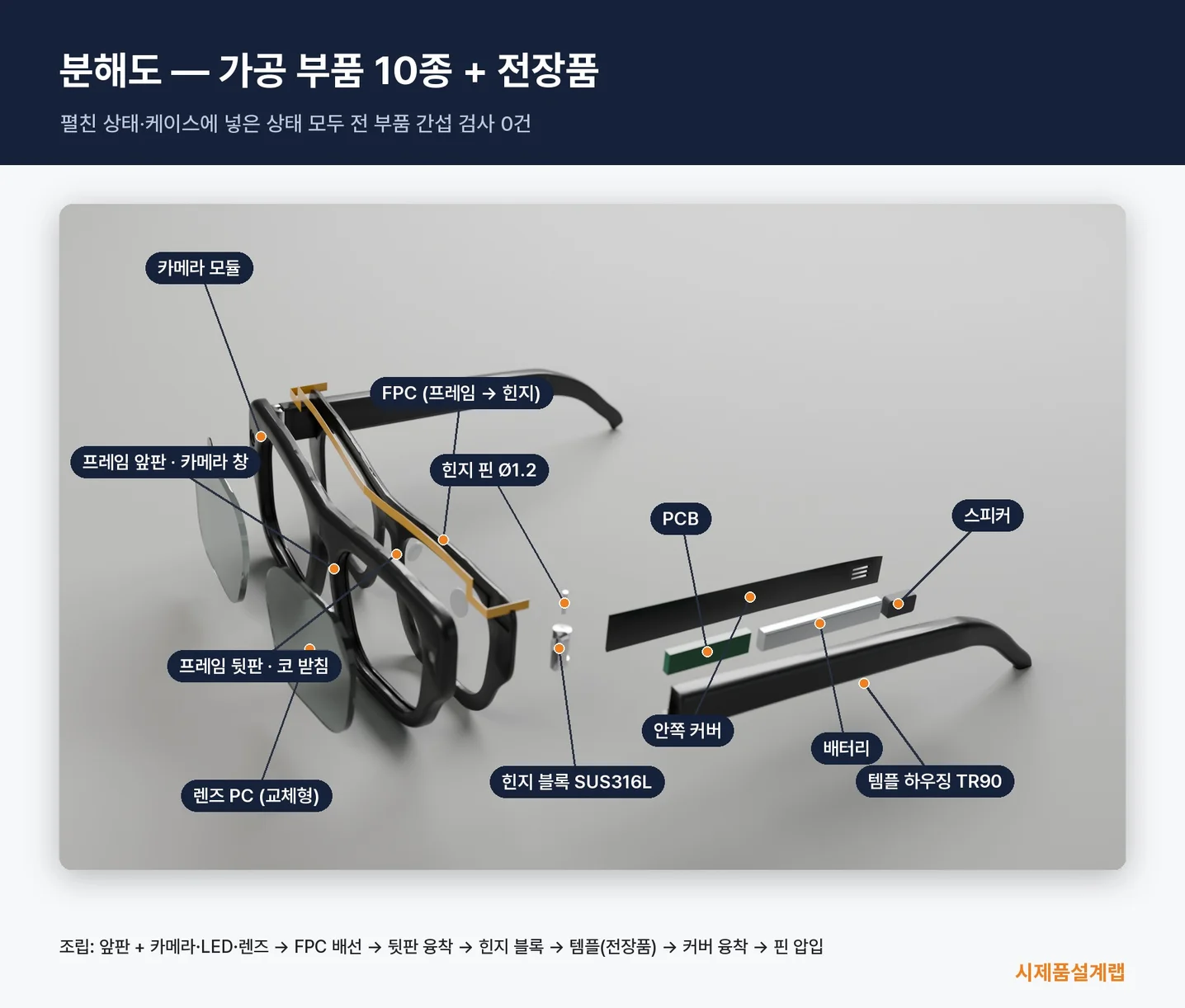

- 3D 모델: 앞 프레임(페이스폼 랩 키홀 브리지 코 패드) 전자부품이 들어가는 템플 카메라·LED 힌지 충전 케이스

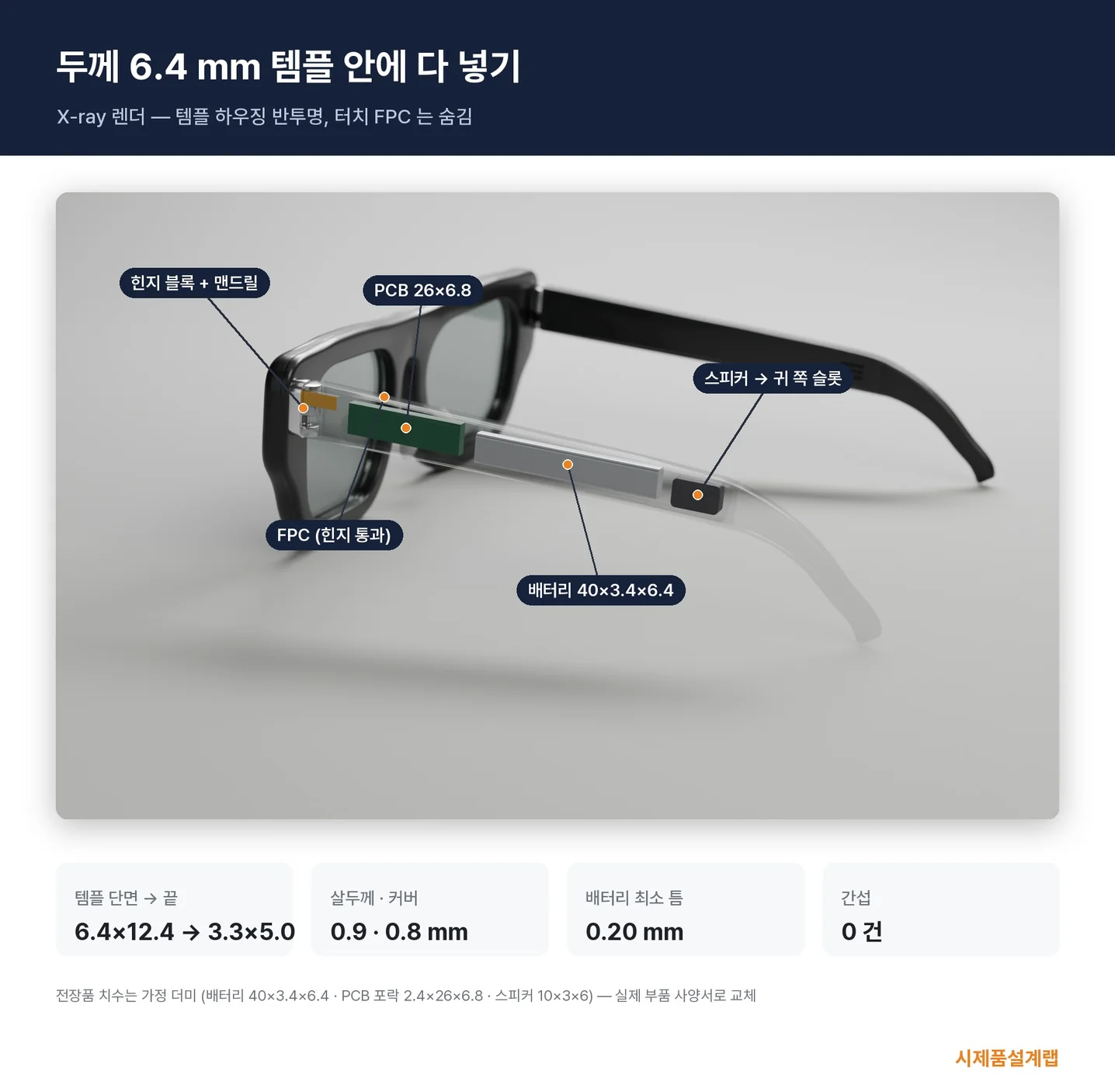

- 내부 패키징: 두께 6.4 mm 템플 안에 배터리·PCB·스피커·FPC 배치 최소 틈 0.2 mm 간섭 0건 (펼친 상태·케이스 보관 상태)

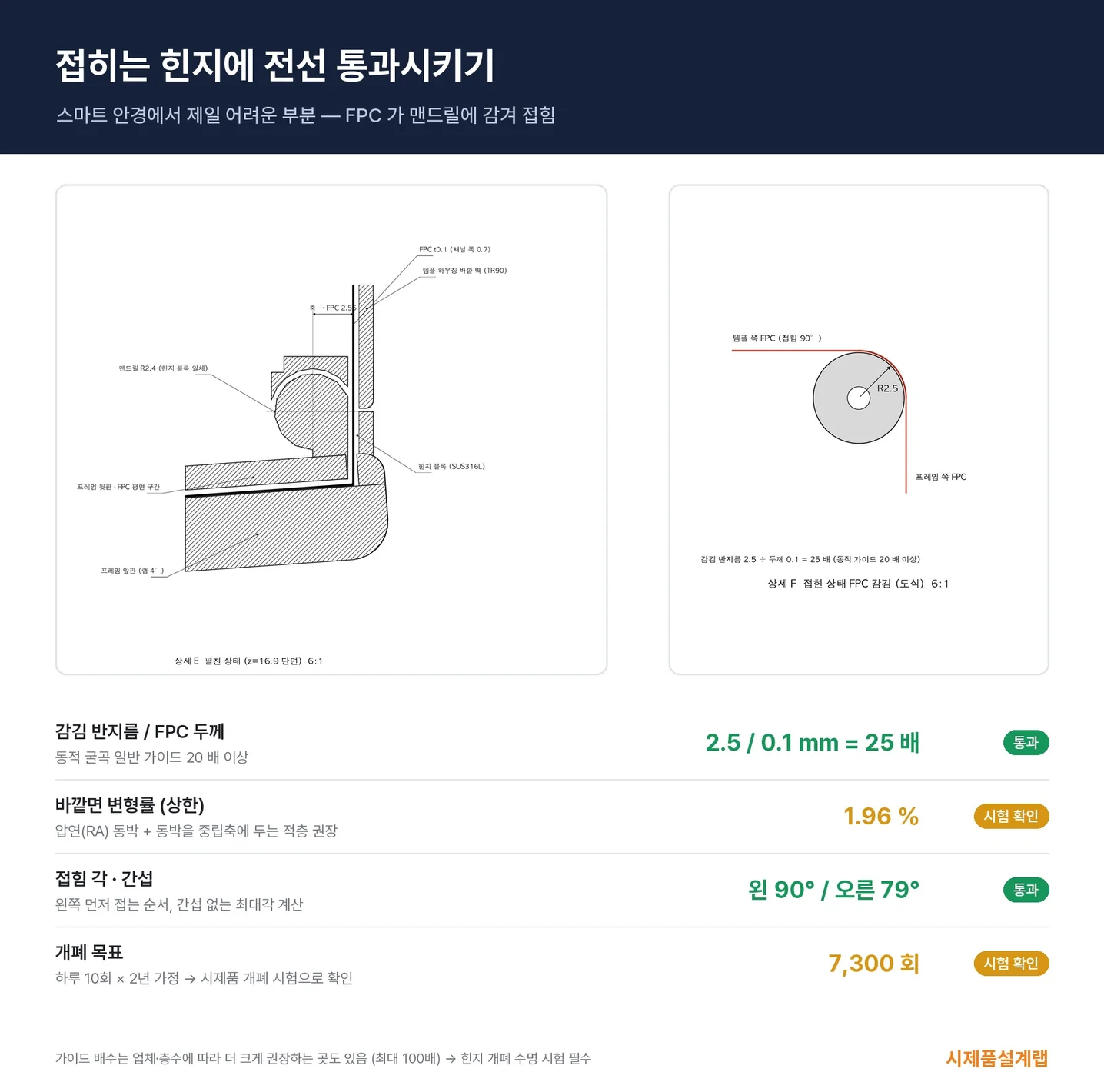

- 힌지 FPC: 굽힘 반경 2.5 mm (두께의 25배) 확보한 통로 설계

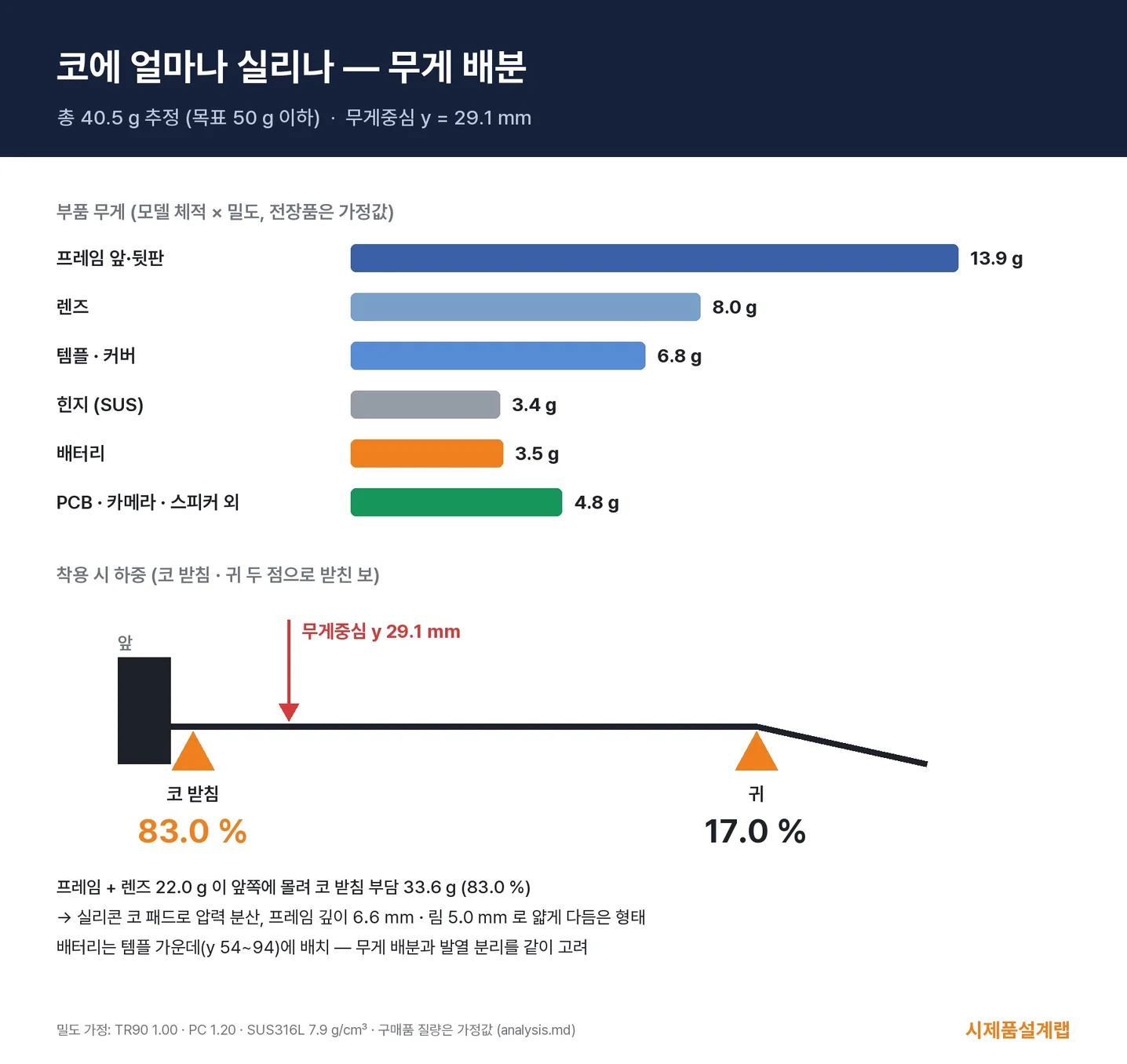

- 무게 배분: 총 40.5 g 추정 무게중심과 코·귀 하중 비율 계산

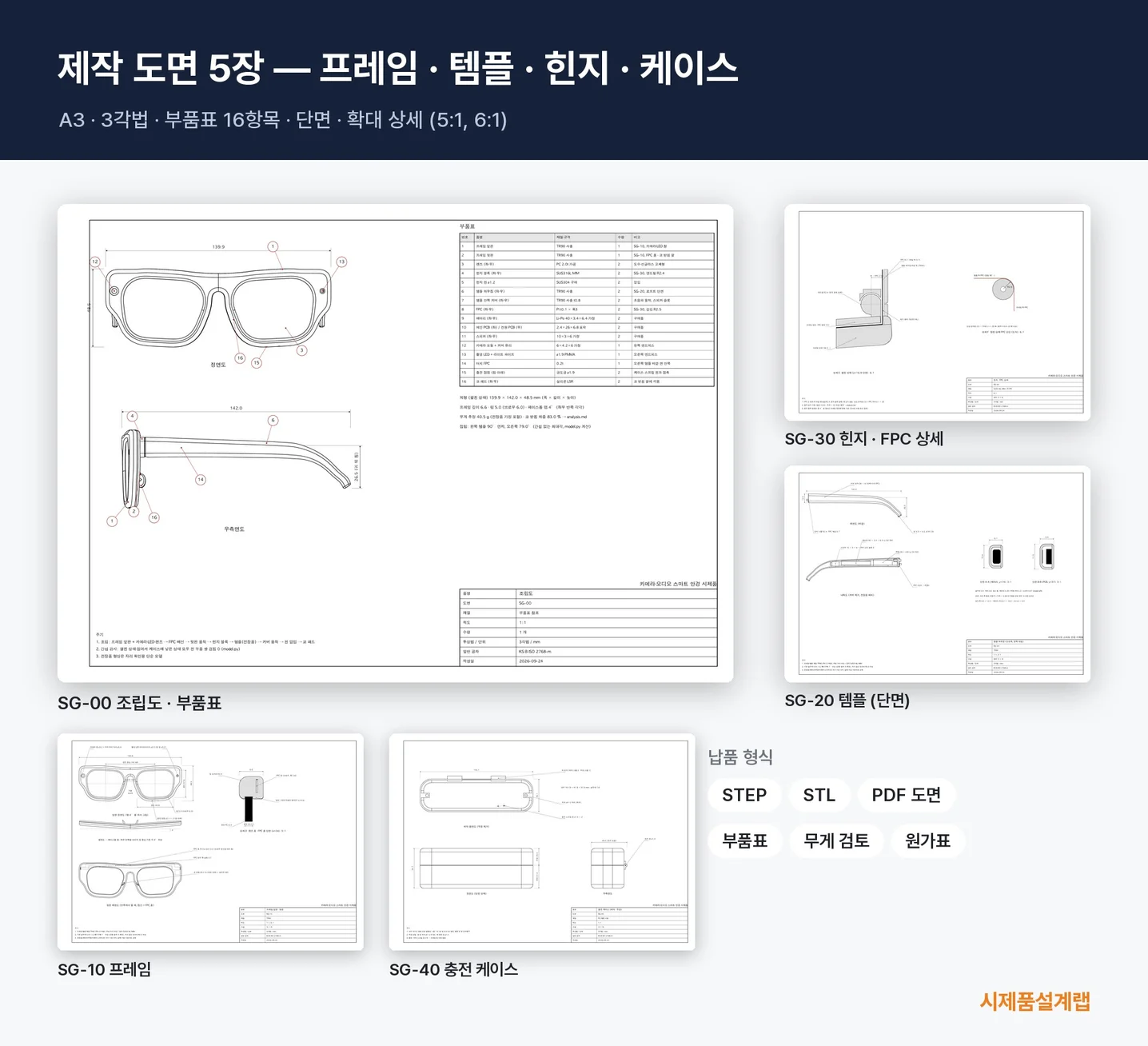

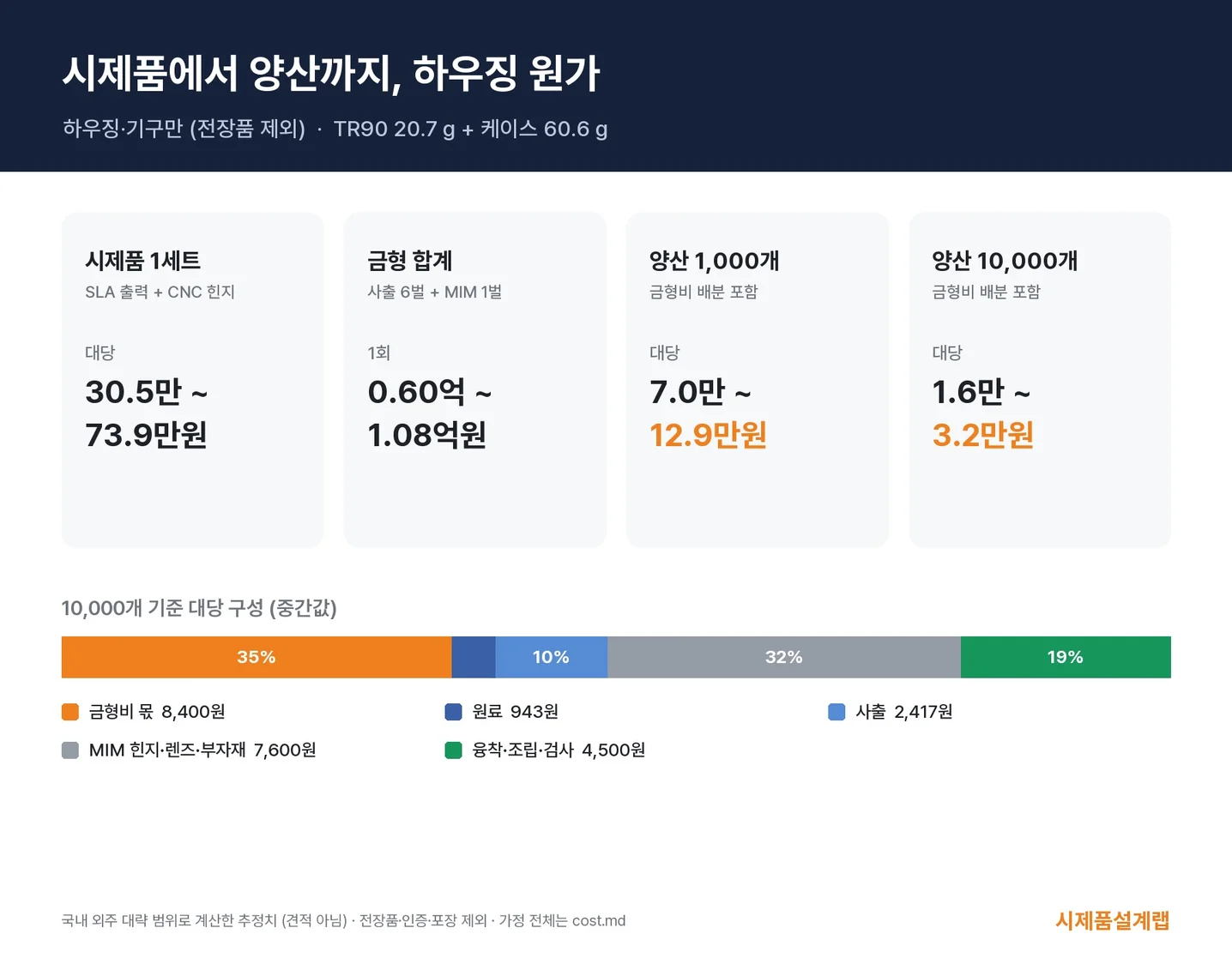

- 제작 도면 5장 사출 원가 추정 (가정 범위)
- 전장품은 치수 더미이며 회로·광학 설계는 범위 밖입니다
납품 형식: PDF 도면 STEP·STL 계산서 렌더 이미지
자체 기획 작업입니다.
AI 보조 도구 활용 작업물
