프로젝트 설명
ㄱ자 판금 브라켓을 위한 생산라인 용접·검사 지그를 설계한 작업입니다. 중소 제조업체의 반복 생산을 가정했습니다.

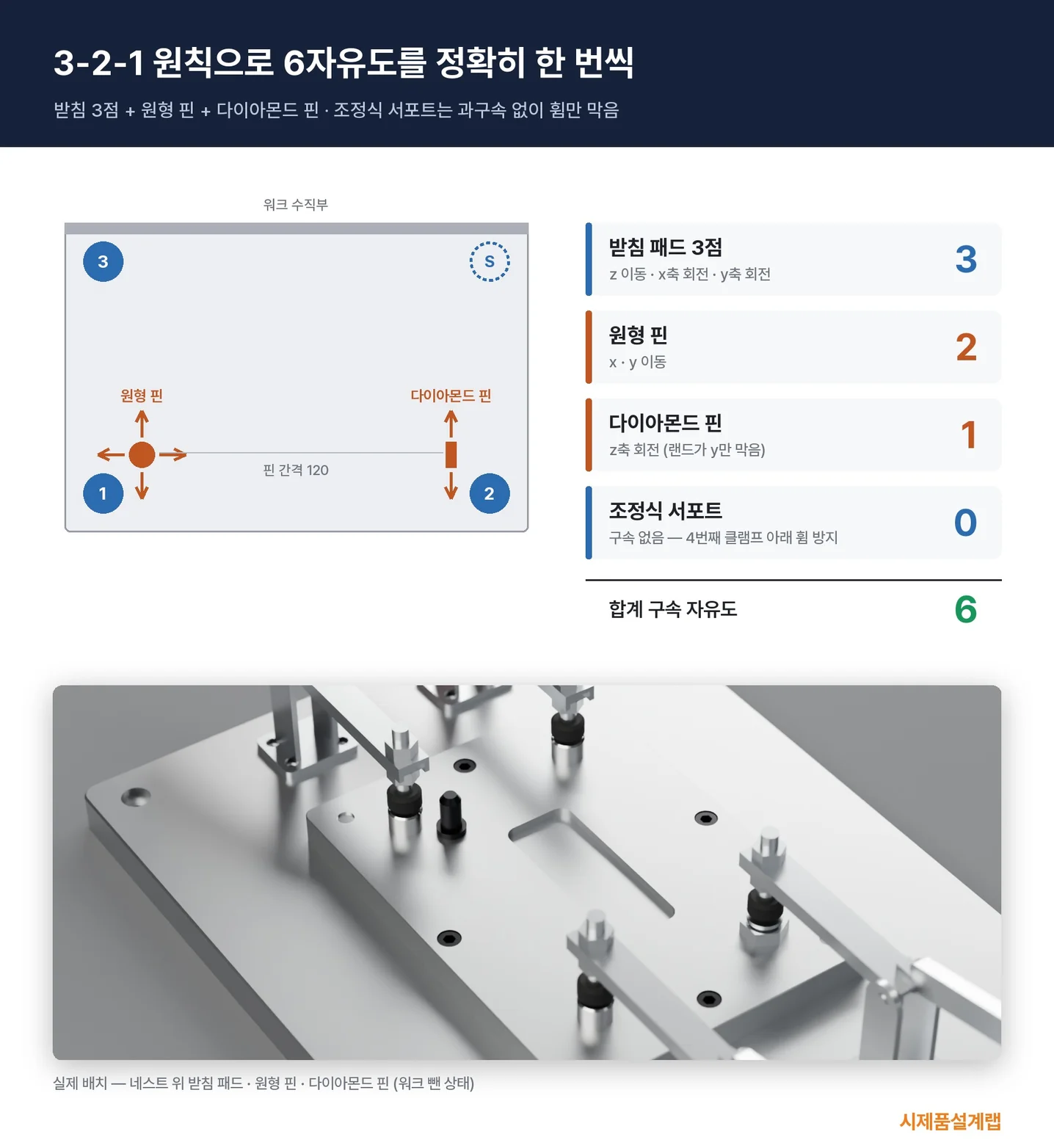

- 3-2-1 위치결정: 받침 패드 3점 + 원형 핀 + 다이아몬드 핀 조정식 서포트로 과구속 없이 휨 방지

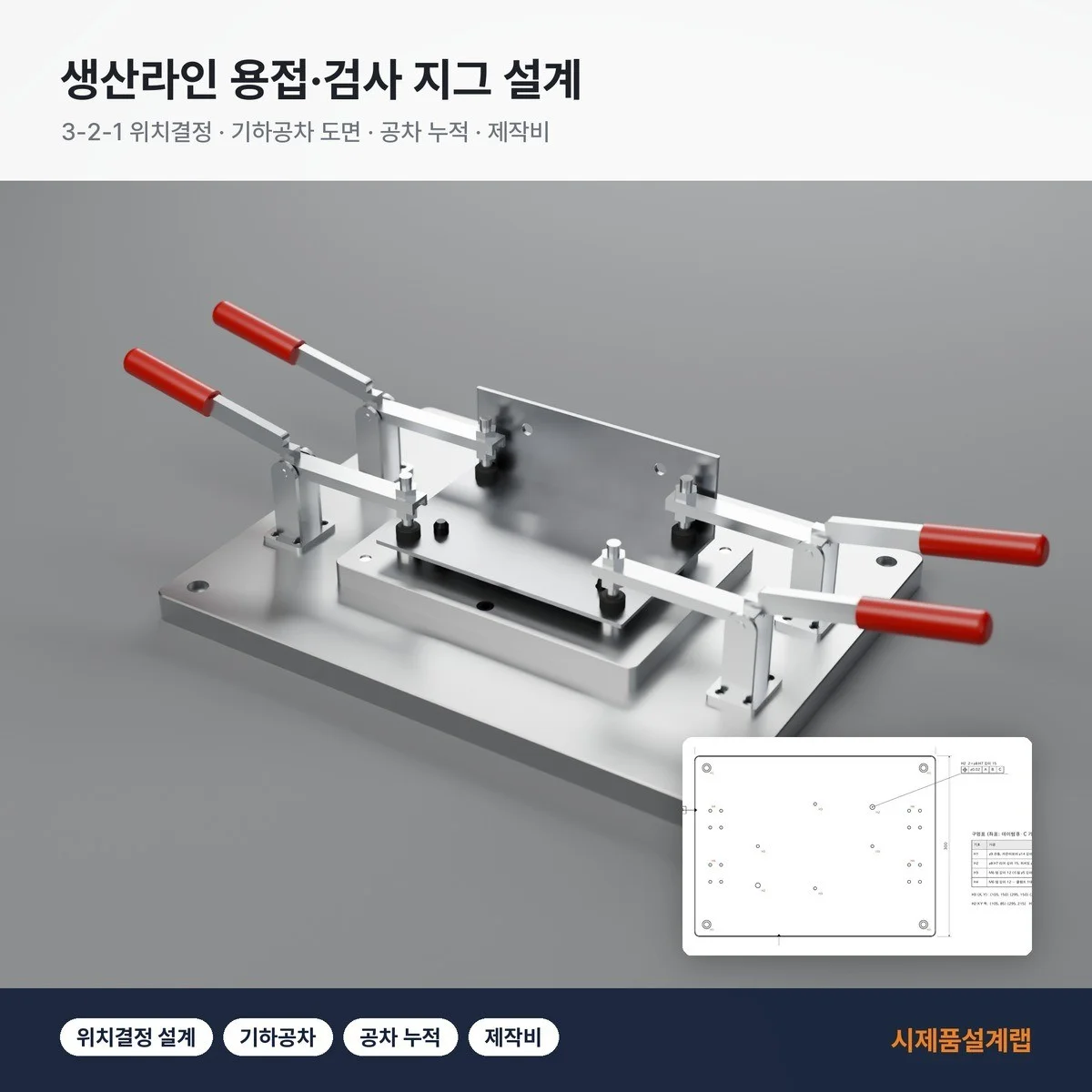

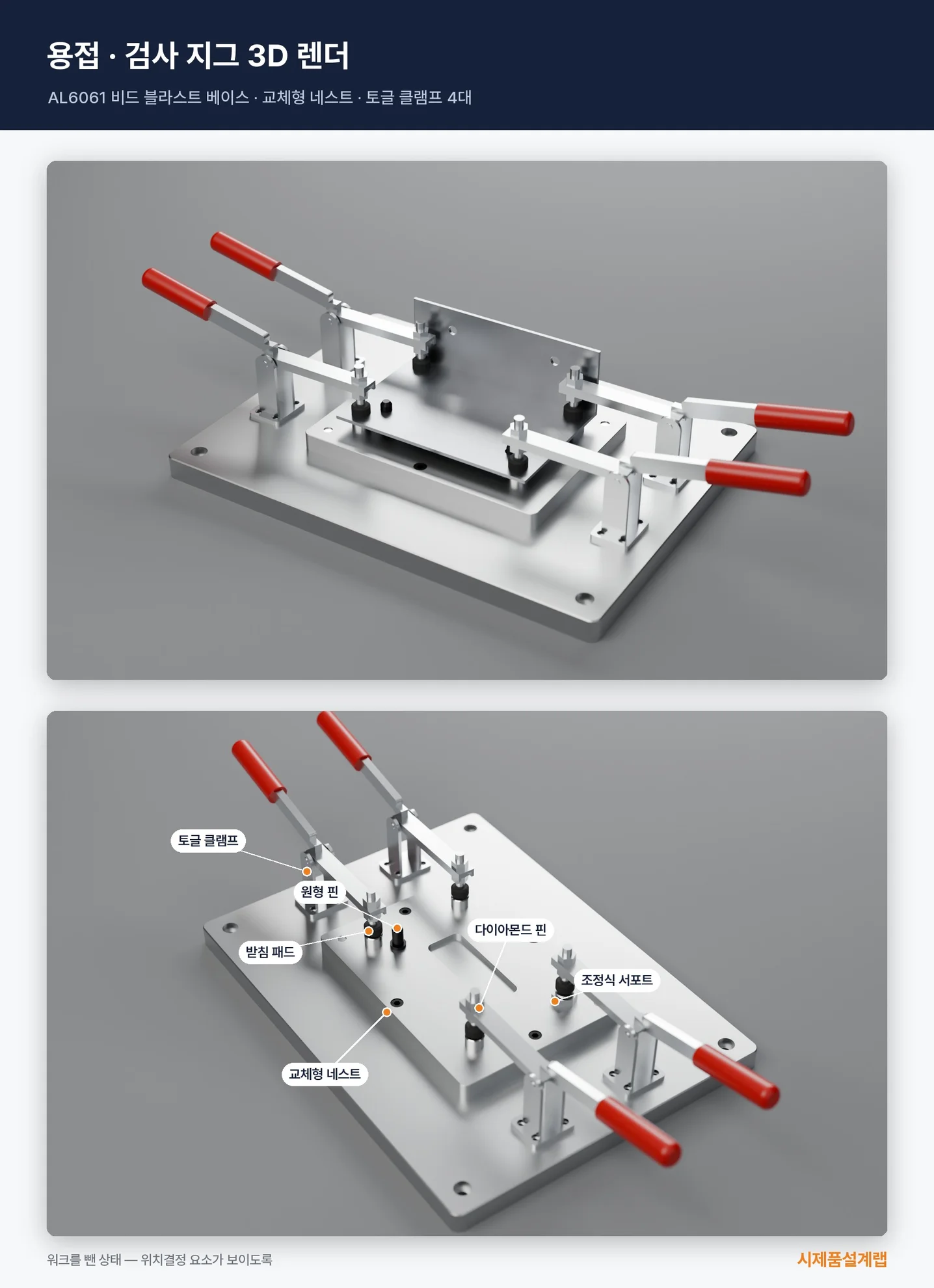

- 3D 모델: 알루미늄 베이스판 교체형 받침 블록 경화 강 핀 2종 토글 클램프 4개 간섭 없음

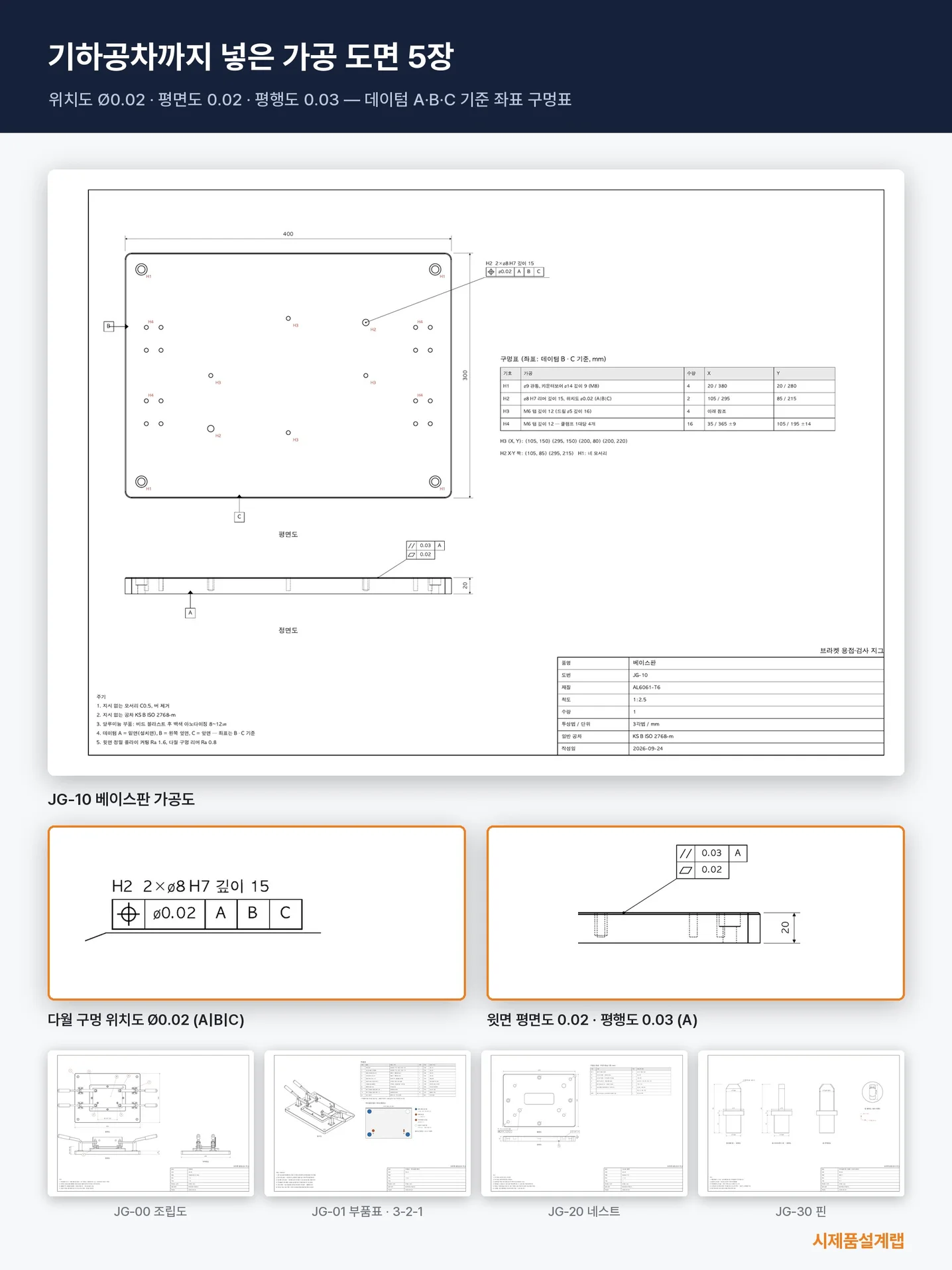

- 제작 도면 5장: 기하공차(위치도 Ø0.02 평면도 평행도) 데이텀 구멍 표

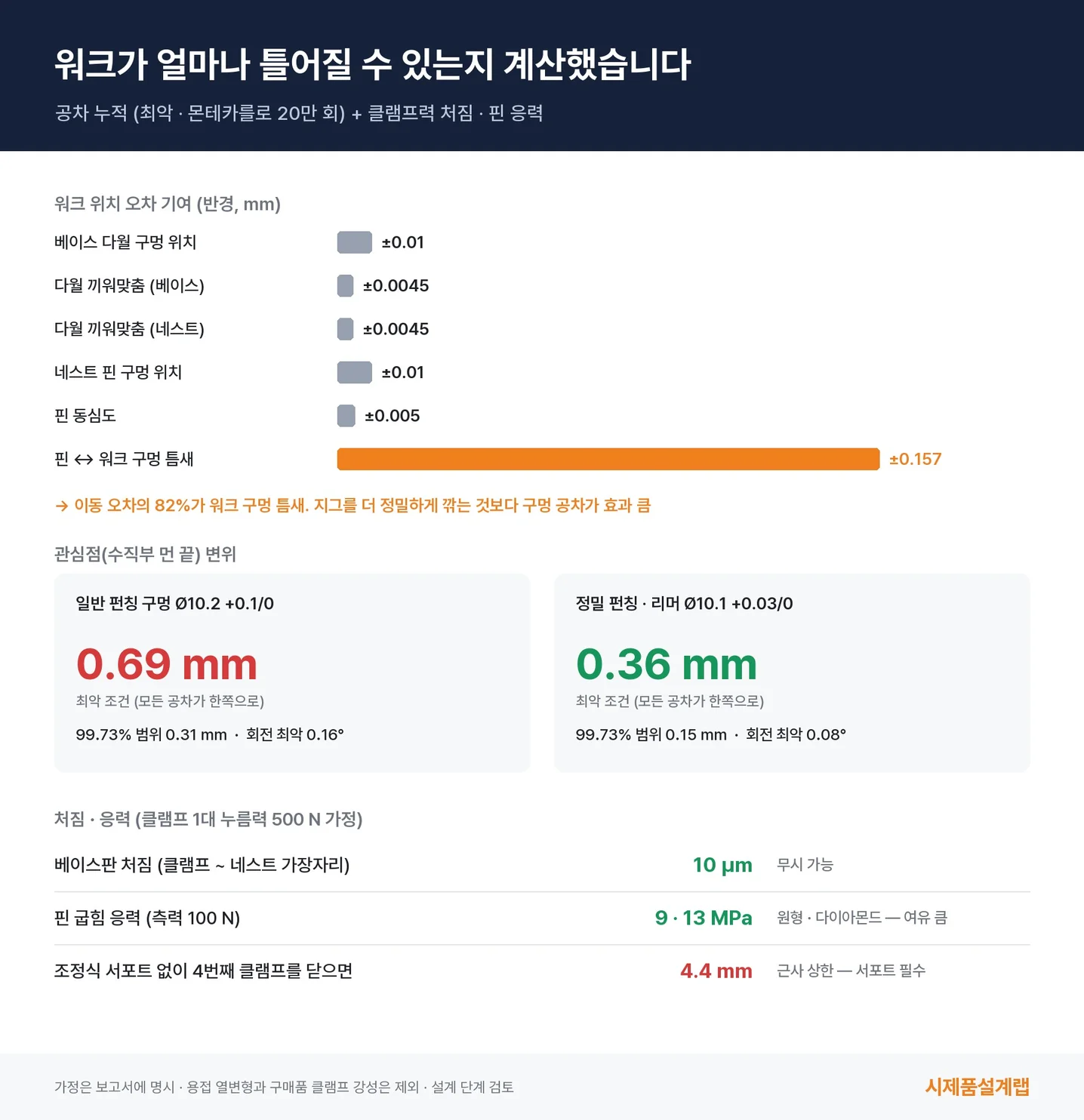

- 공차 누적: 최악 조건과 통계(몬테카를로) 계산 오차 원인 분석과 개선안
- 처짐·응력: 클램프력에 의한 베이스판 처짐 핀 굽힘 응력

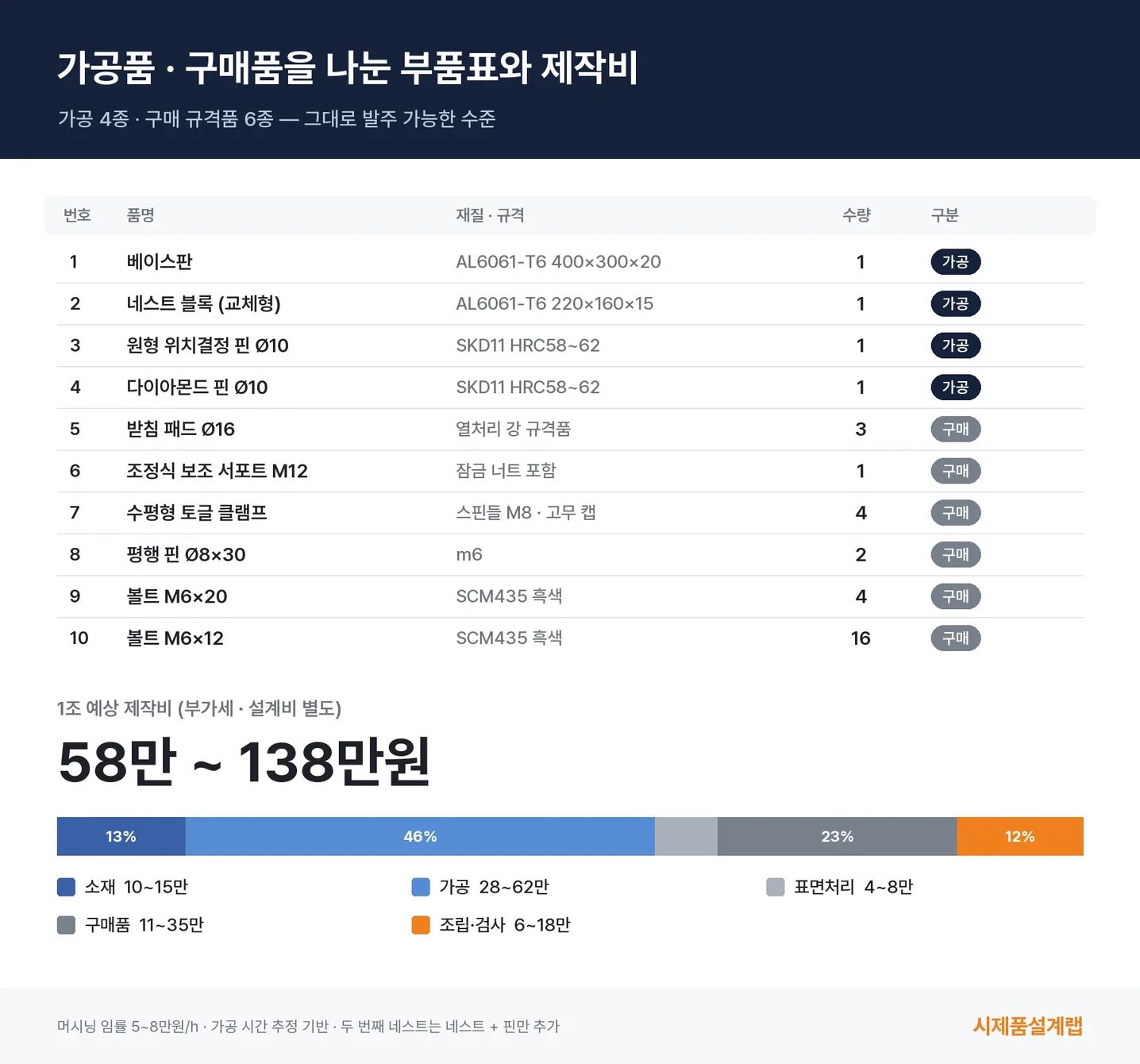

- 제작비: 가공 시간 추정 + 구매품 단가 (가정 범위)
납품 형식: PDF 도면 STEP 부품표 계산서
자체 기획 작업입니다.
AI 보조 도구 활용 작업물
