프로젝트 설명

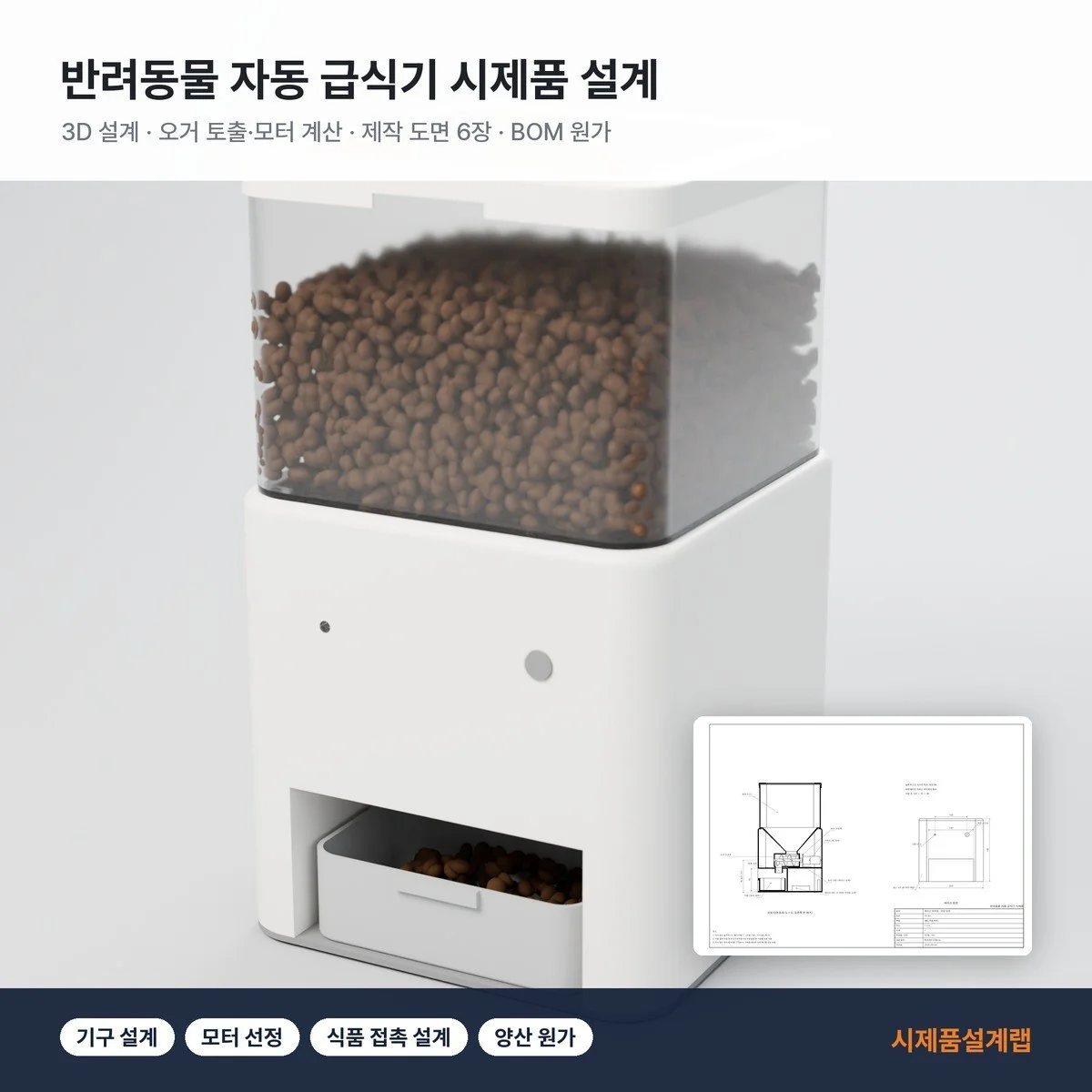

반려동물 자동 급식기를 3D 설계부터 모터 선정 계산 제작 도면 부품 원가까지 설계한 작업입니다. 반려동물·소형가전 창업자의 시제품 개발을 가정했습니다.

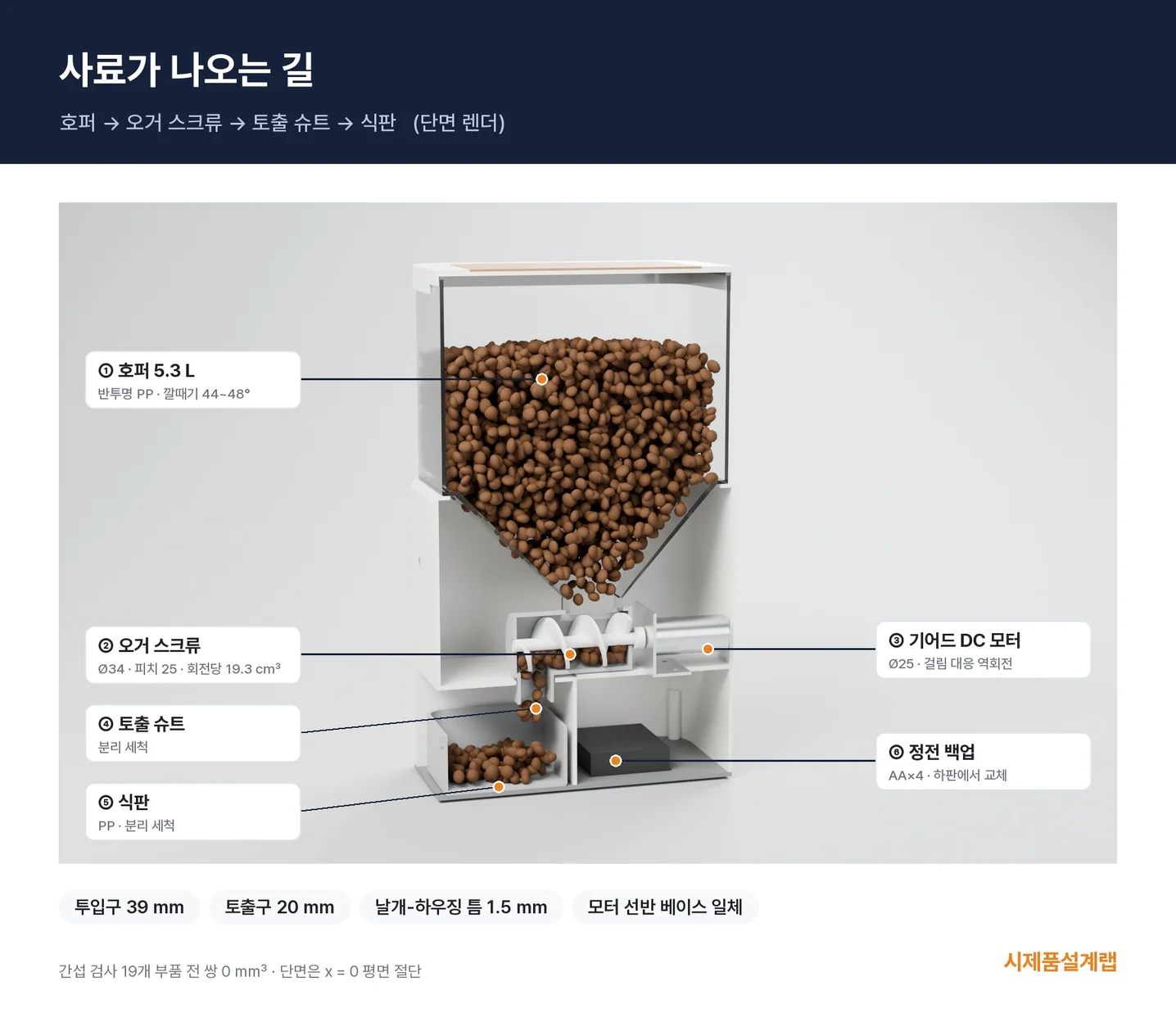

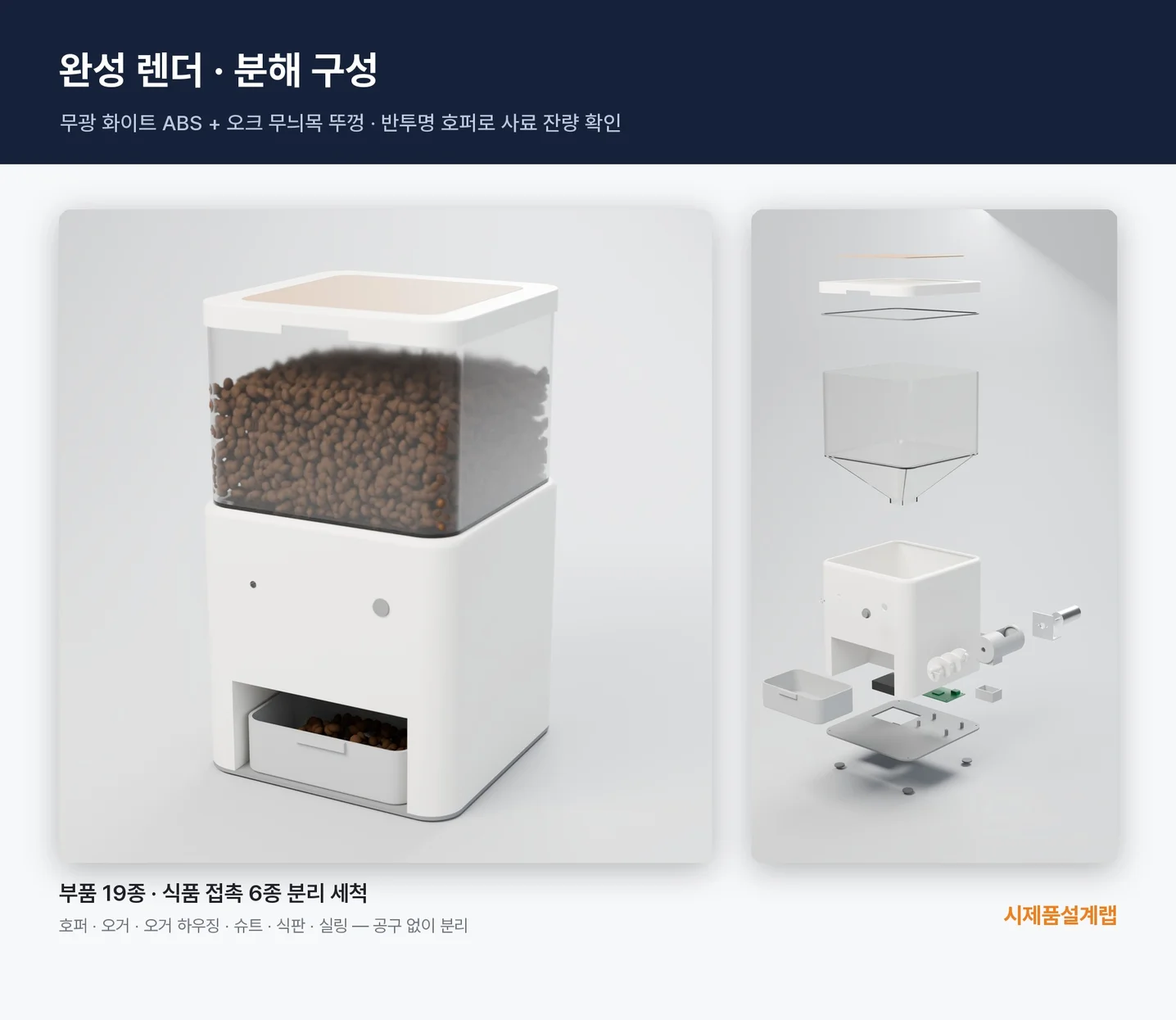

- 3D 모델: 부품 19개 (호퍼 5.3 L 오거 스크류 기어드 DC 모터 토출 슈트 분리 세척 식판) 전 쌍 간섭 0건

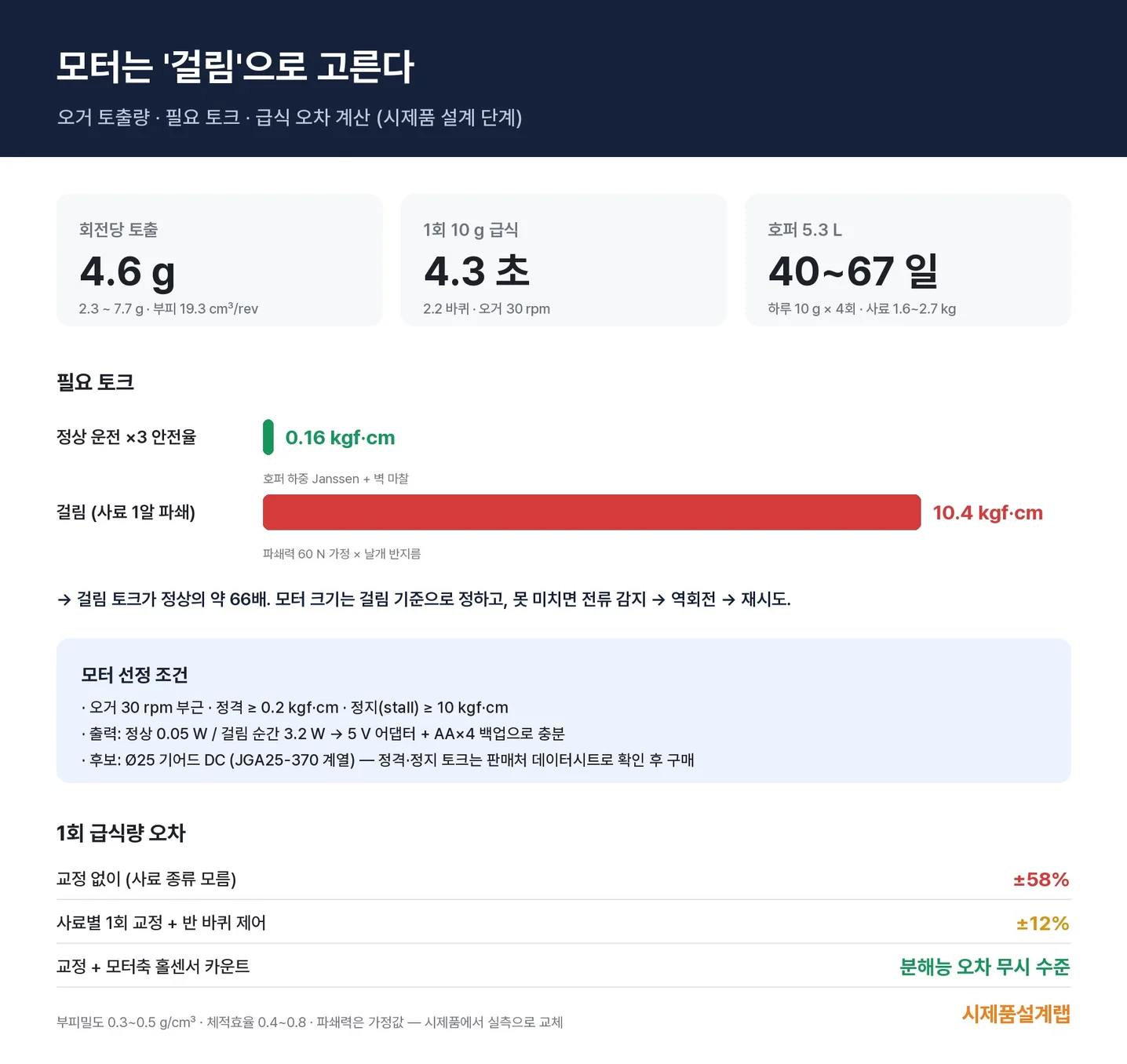

- 모터 선정: 회전당 토출량 정상·사료 끼임 시 필요 토크 계산 → 끼임 기준으로 모터 선정
- 1회 급식량 오차 추정 및 사료별 교정 방법

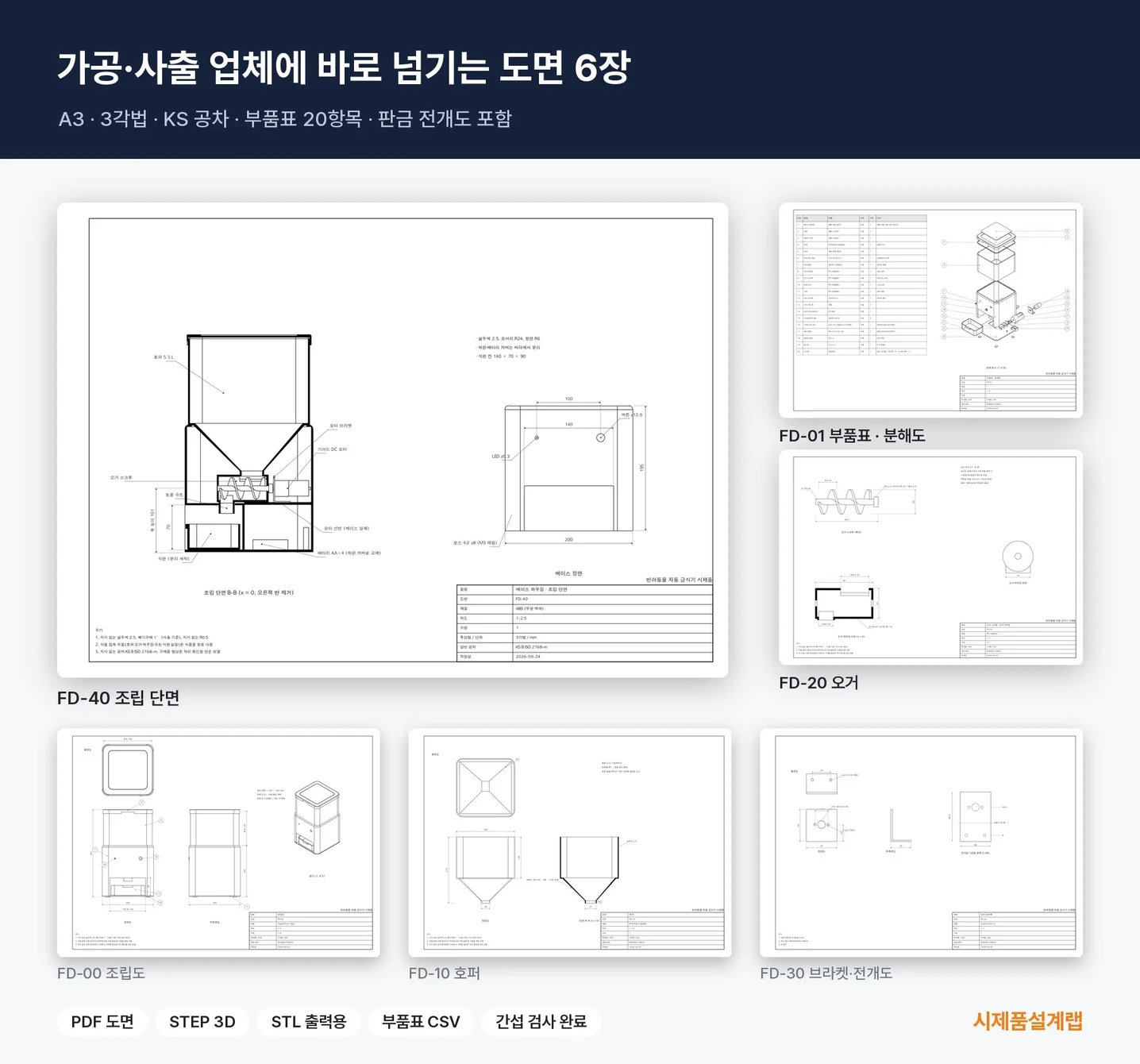

- 제작 도면 6장: 조립도 부품표·분해도 호퍼 오거 모터 브라켓 조립 단면

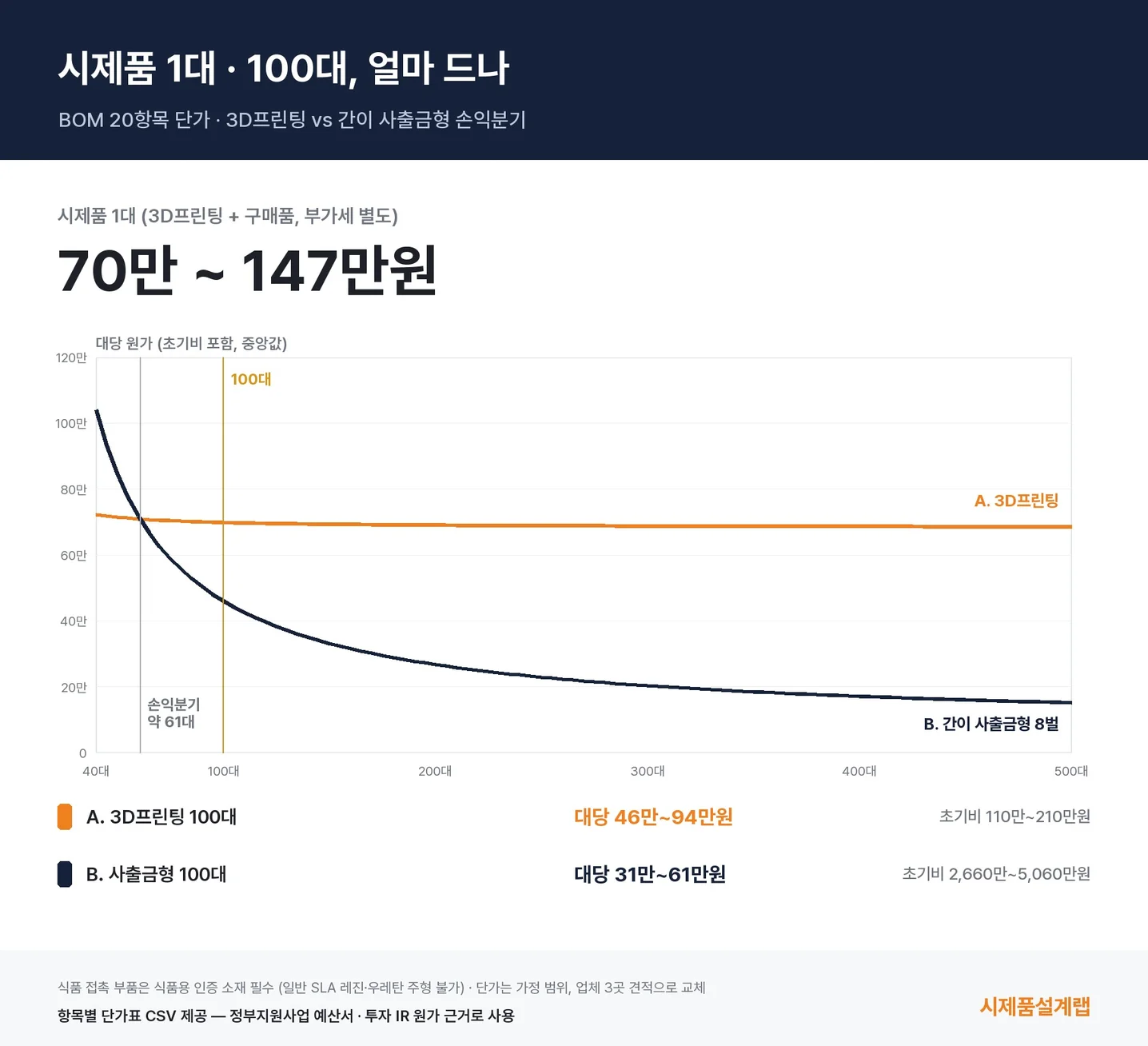

- 원가: 시제품 1대 100대 기준 3D프린팅 vs 간이 사출금형 대당 비교 (가정 범위)
- 식품 접촉 부품 소재 주의사항 명시
납품 형식: PDF 도면 STEP·STL 부품표 CSV 계산서
자체 기획 작업입니다.
AI 보조 도구 활용 작업물
