프로젝트 설명

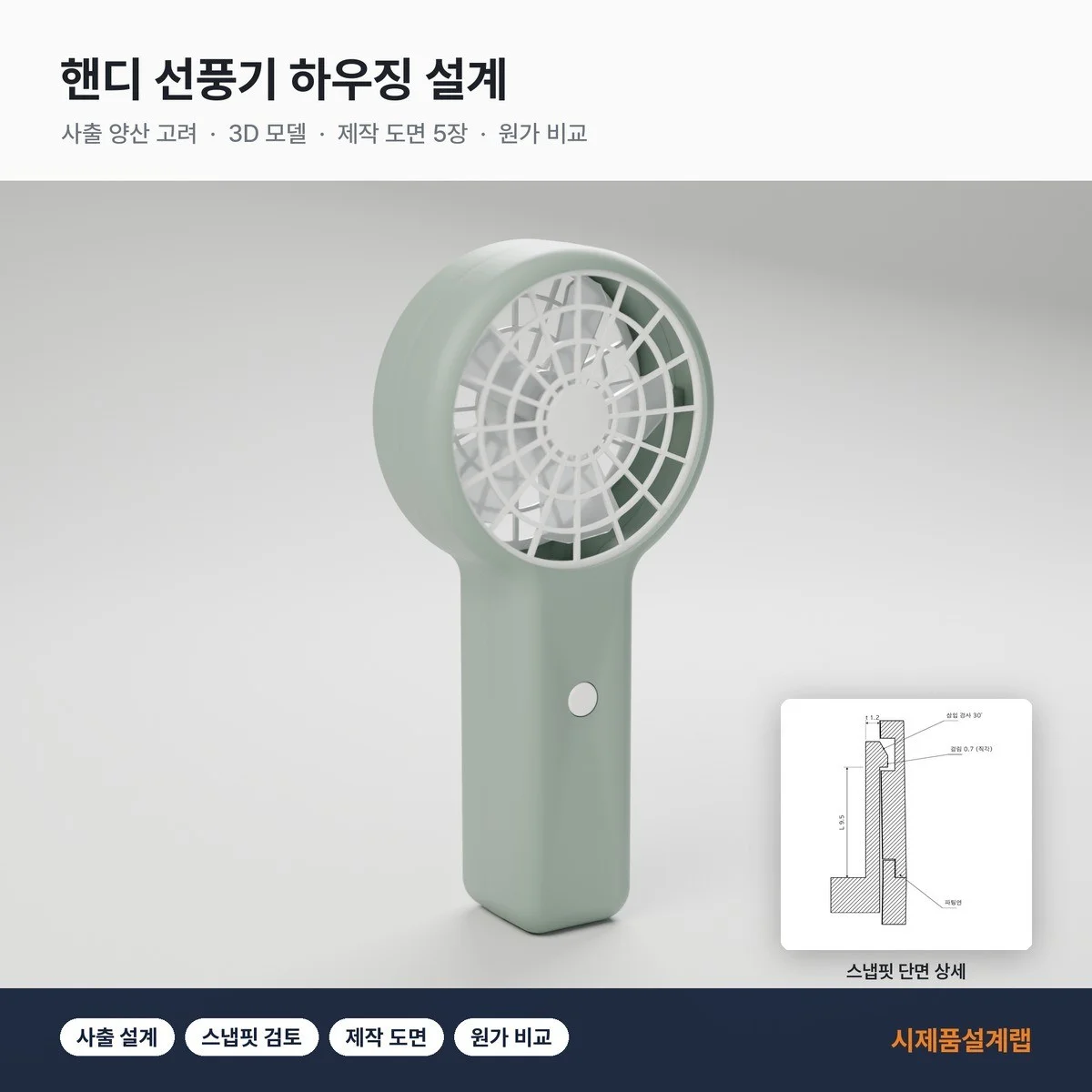

휴대용 핸디 선풍기 하우징을 사출 양산을 전제로 설계한 작업입니다. 예비창업자·소형가전 스타트업의 시제품 개발을 가정했습니다.

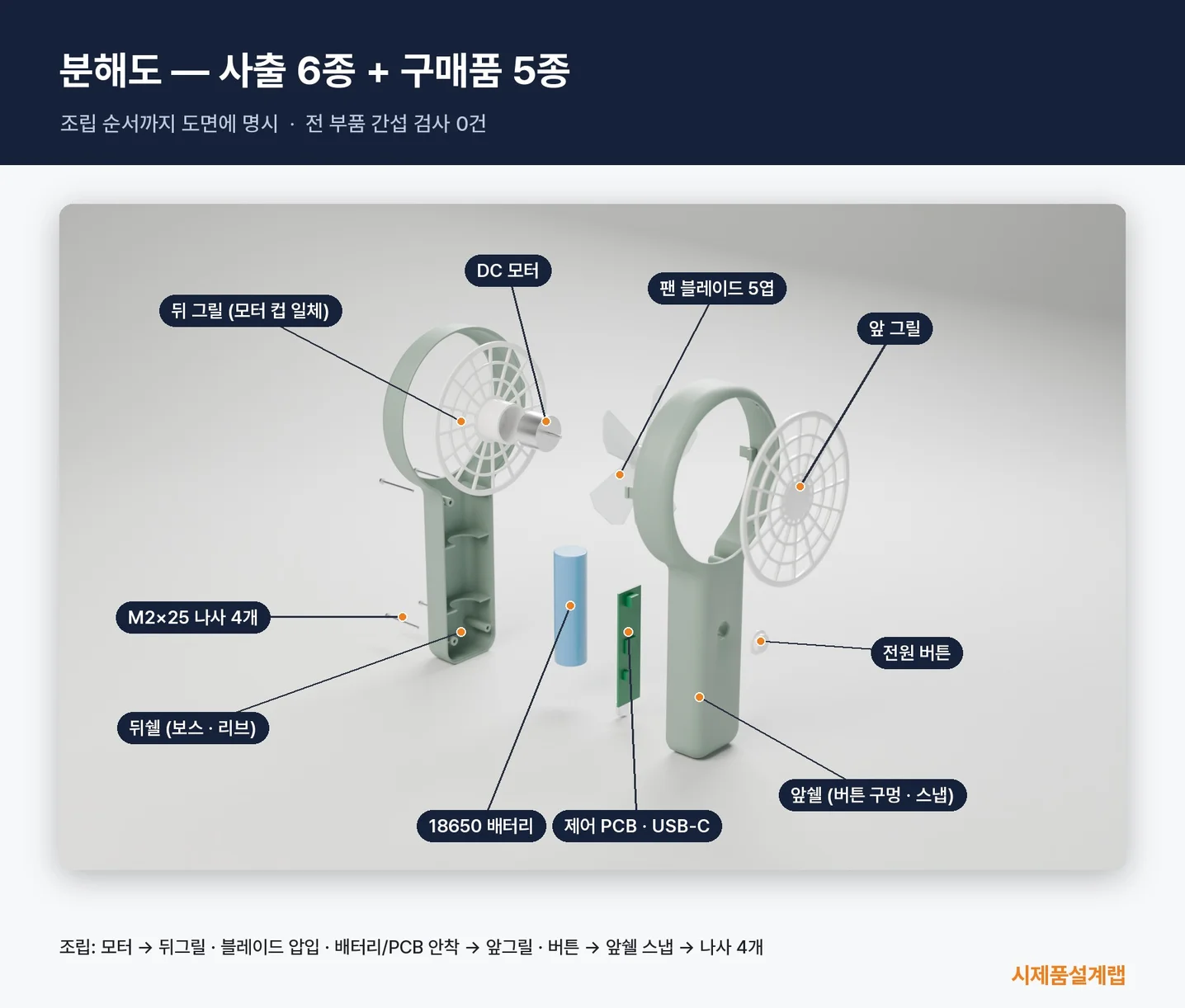

- 3D 모델: 앞·뒤 쉘 앞·뒤 그릴 팬 블레이드 버튼 (사출 6종) + 모터·18650 배터리·PCB·나사 (구매품 5종) 간섭 0건

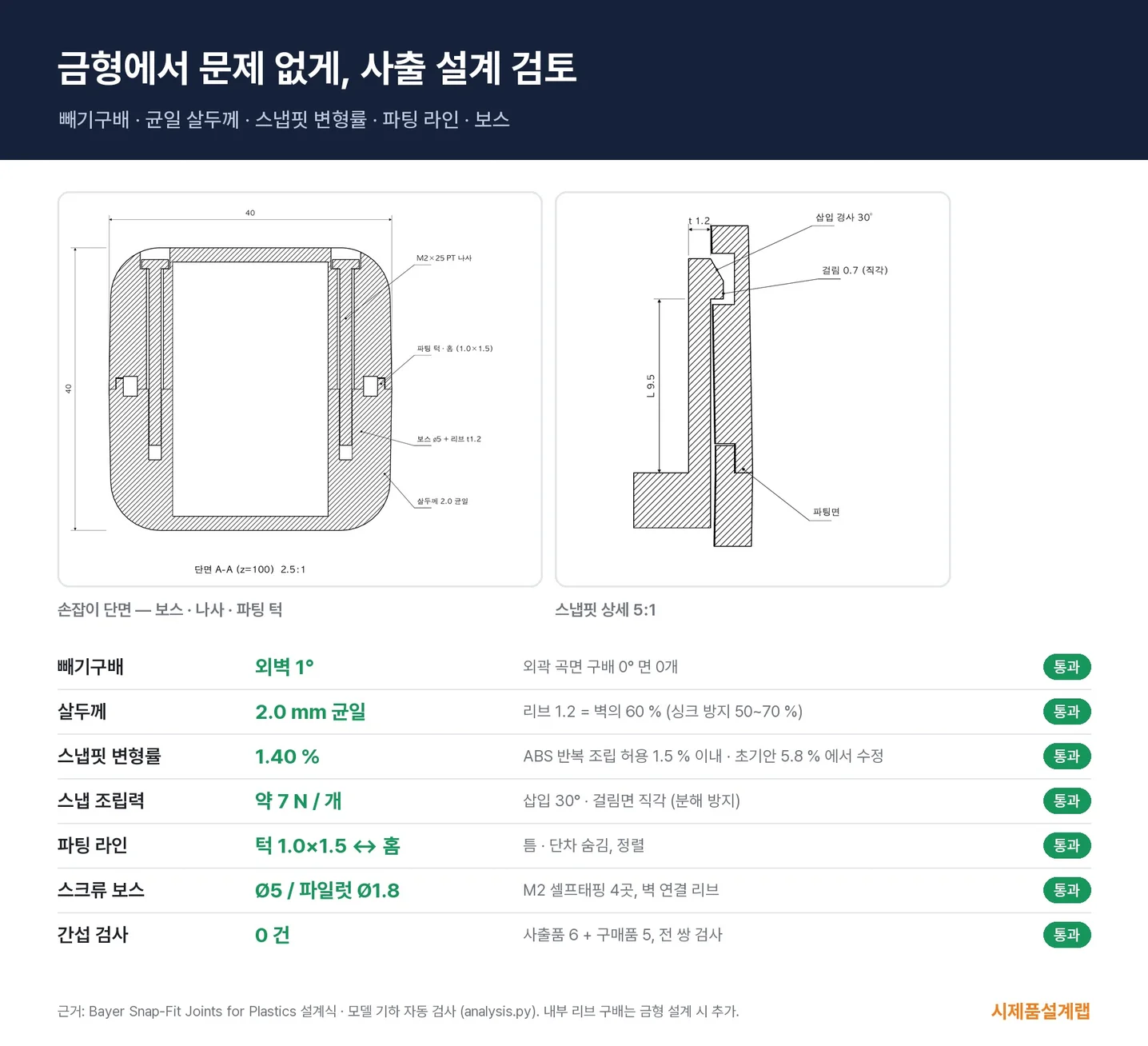

- 사출 설계: 살두께 2.0 균일 외벽 빼기구배 1° 리브 60 분할면
- 스냅핏 최대 변형률 1.40 (ABS 반복 조립 허용 약 1.5 이내) 조립력 약 7 N

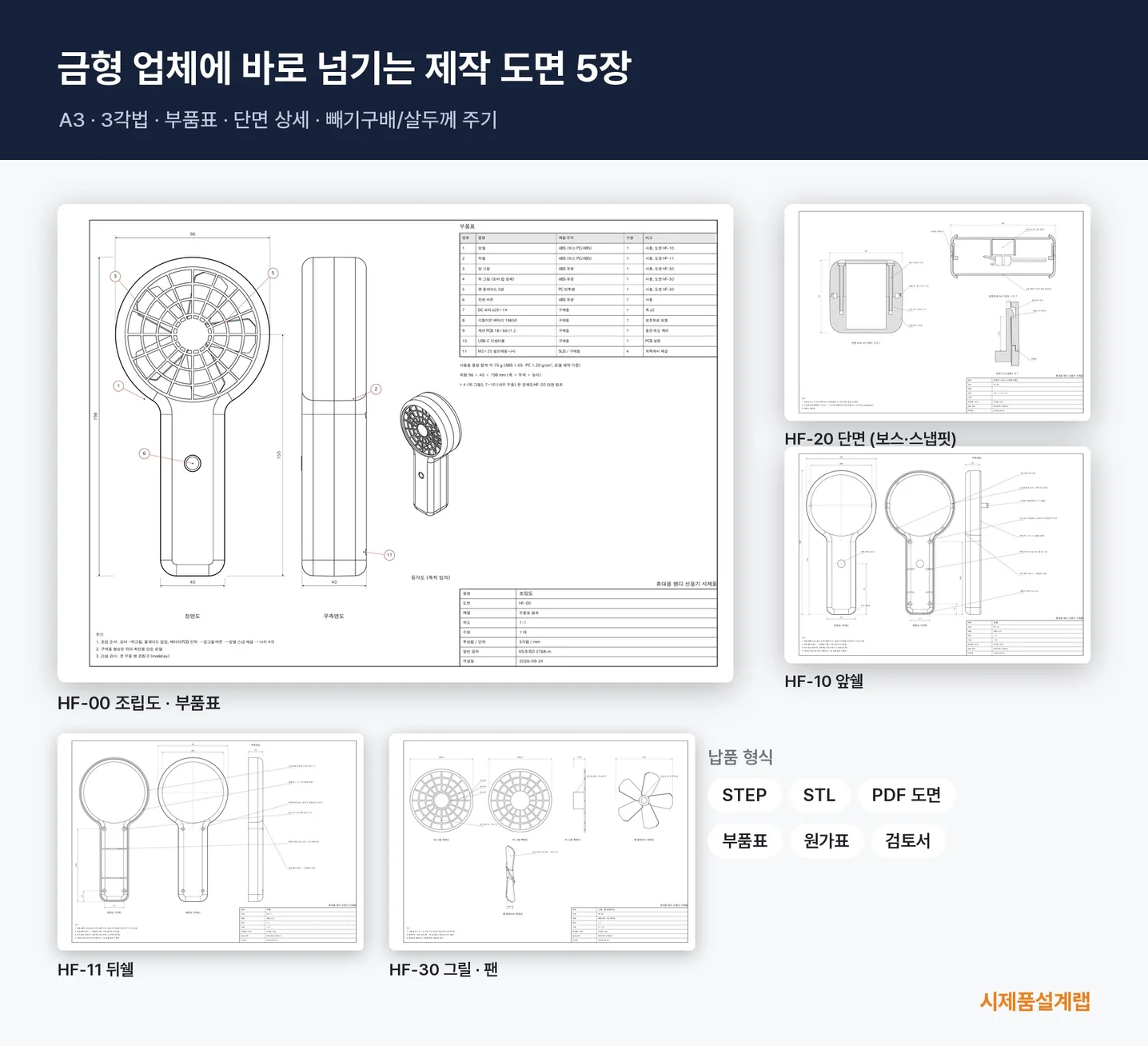

- 제작 도면 5장 (조립 순서 포함)

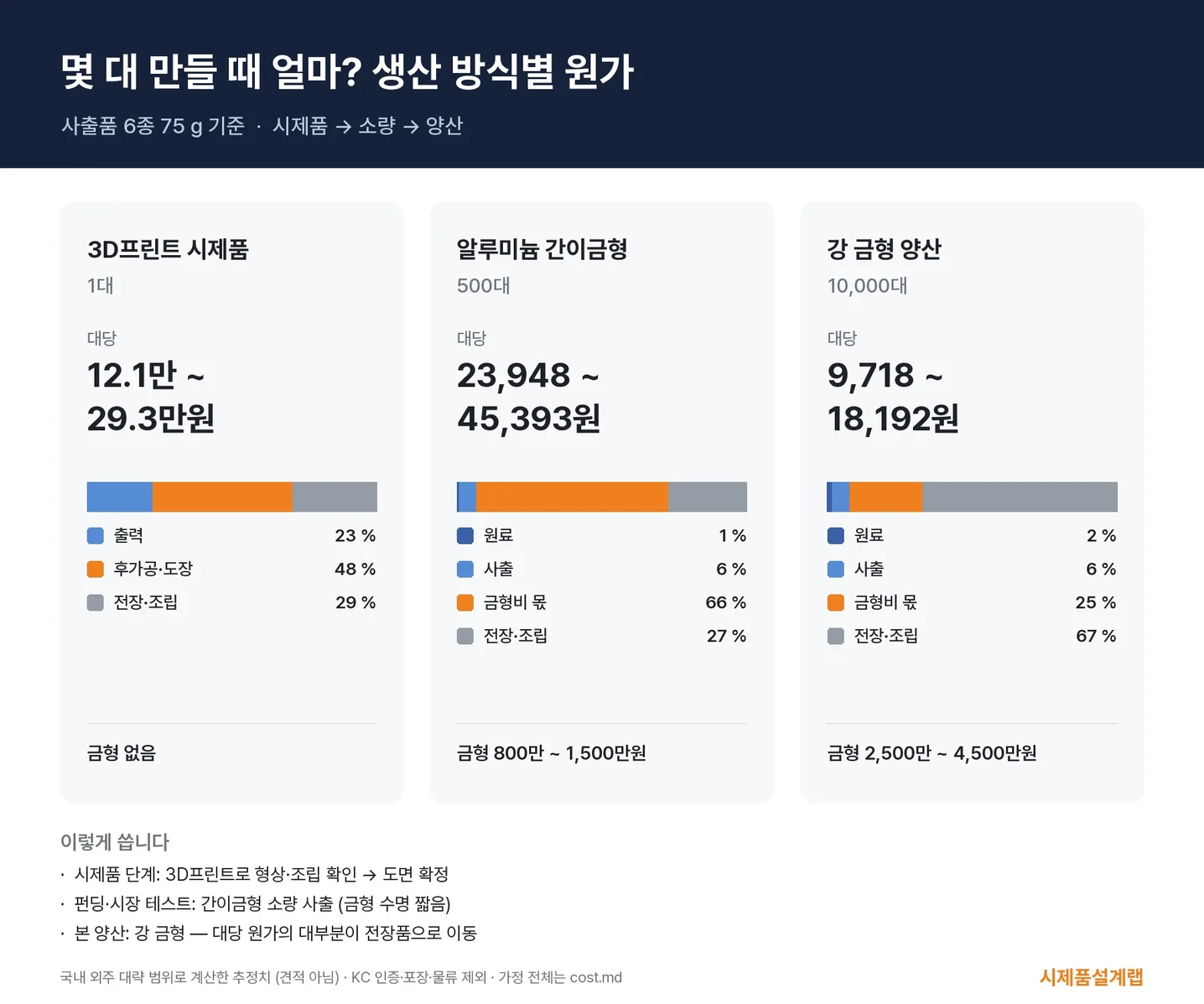

- 원가 비교: 3D프린트 시제품 / 알루미늄 간이금형 500개 / 양산 금형 1만 개 개당 단가 (가정 범위)

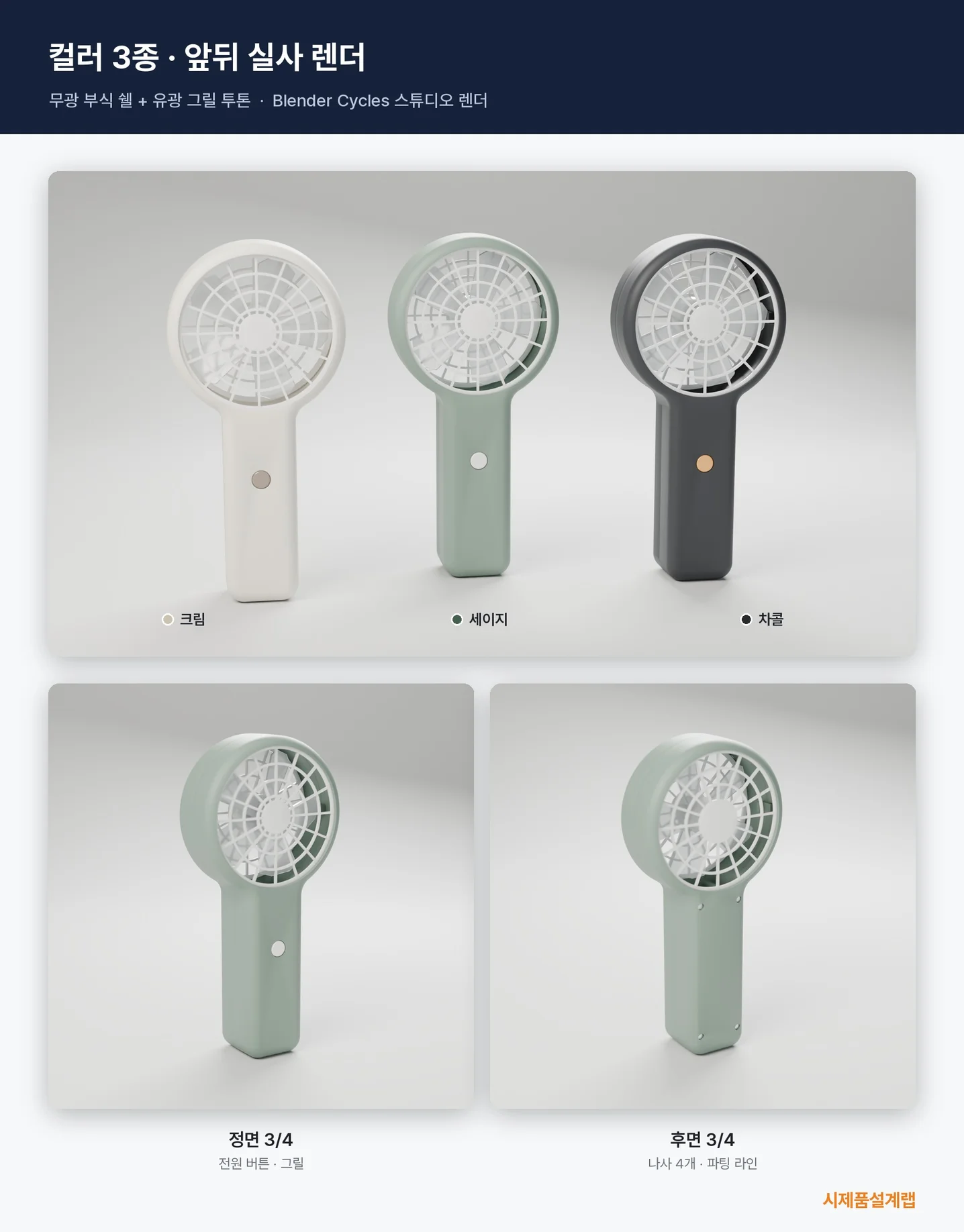

납품 형식: PDF 도면 STEP·STL 부품표 렌더 이미지
자체 기획 작업입니다.
AI 보조 도구 활용 작업물
