프로젝트 설명
알루미늄 프로파일(4040/4080) 조립식 작업대 1200×700×850을 설계하고 그대로 주문할 수 있는 컷 리스트와 부품 수량표까지 만든 작업입니다.

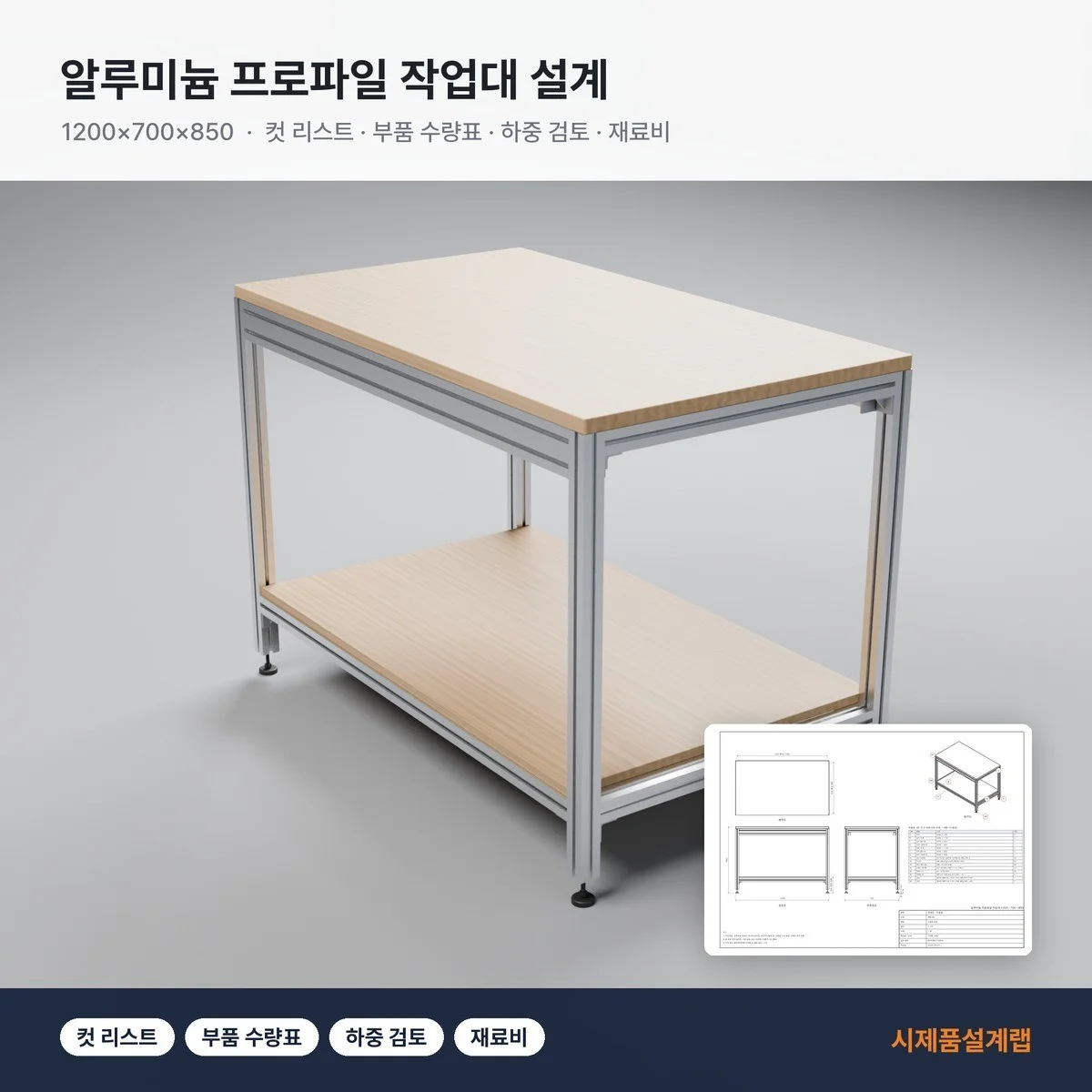

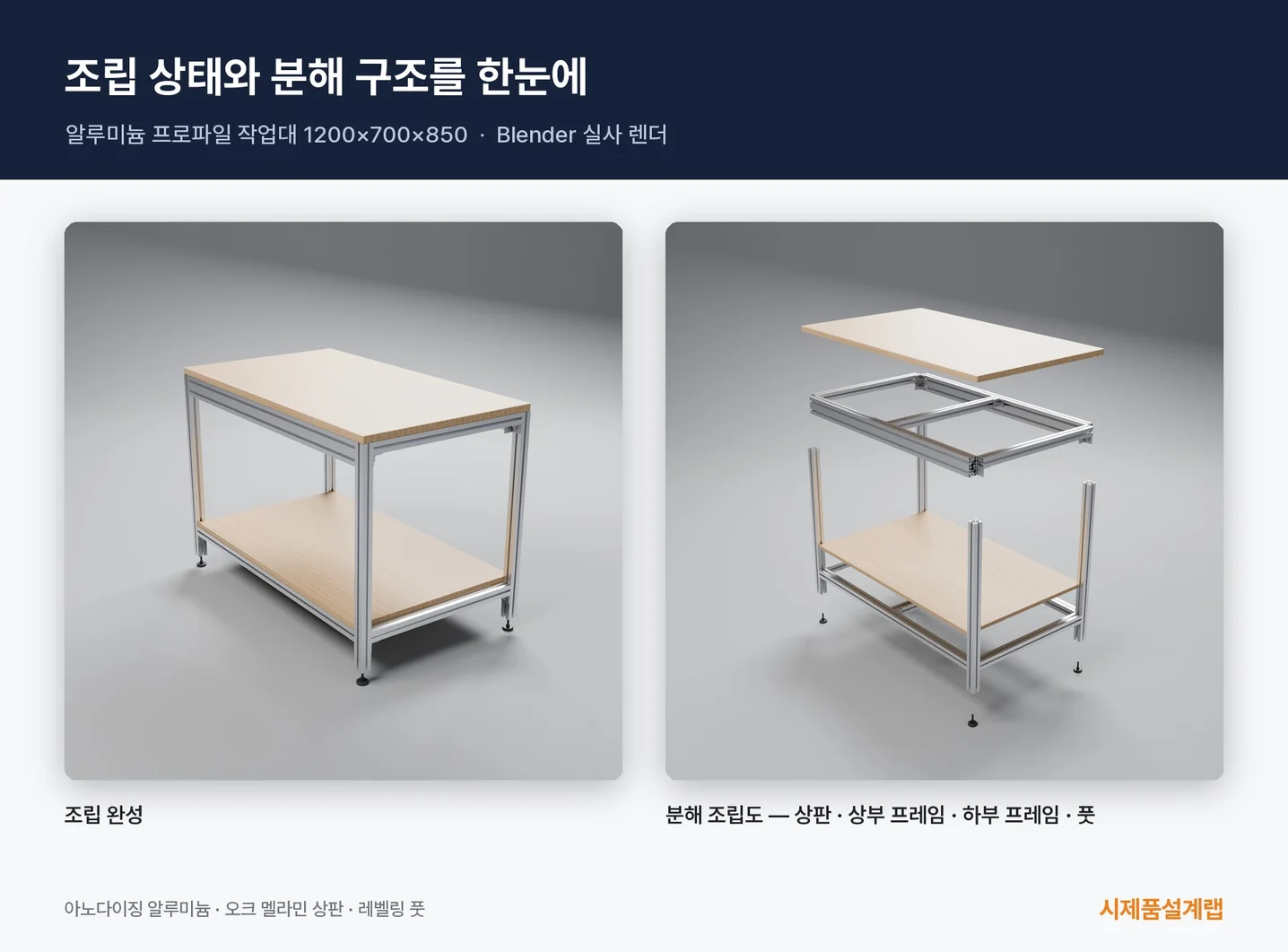

- 3D 모델: 프로파일 14개 코너 브라켓 24개 멜라민 상판·선반 레벨링 풋 (간섭 없음)

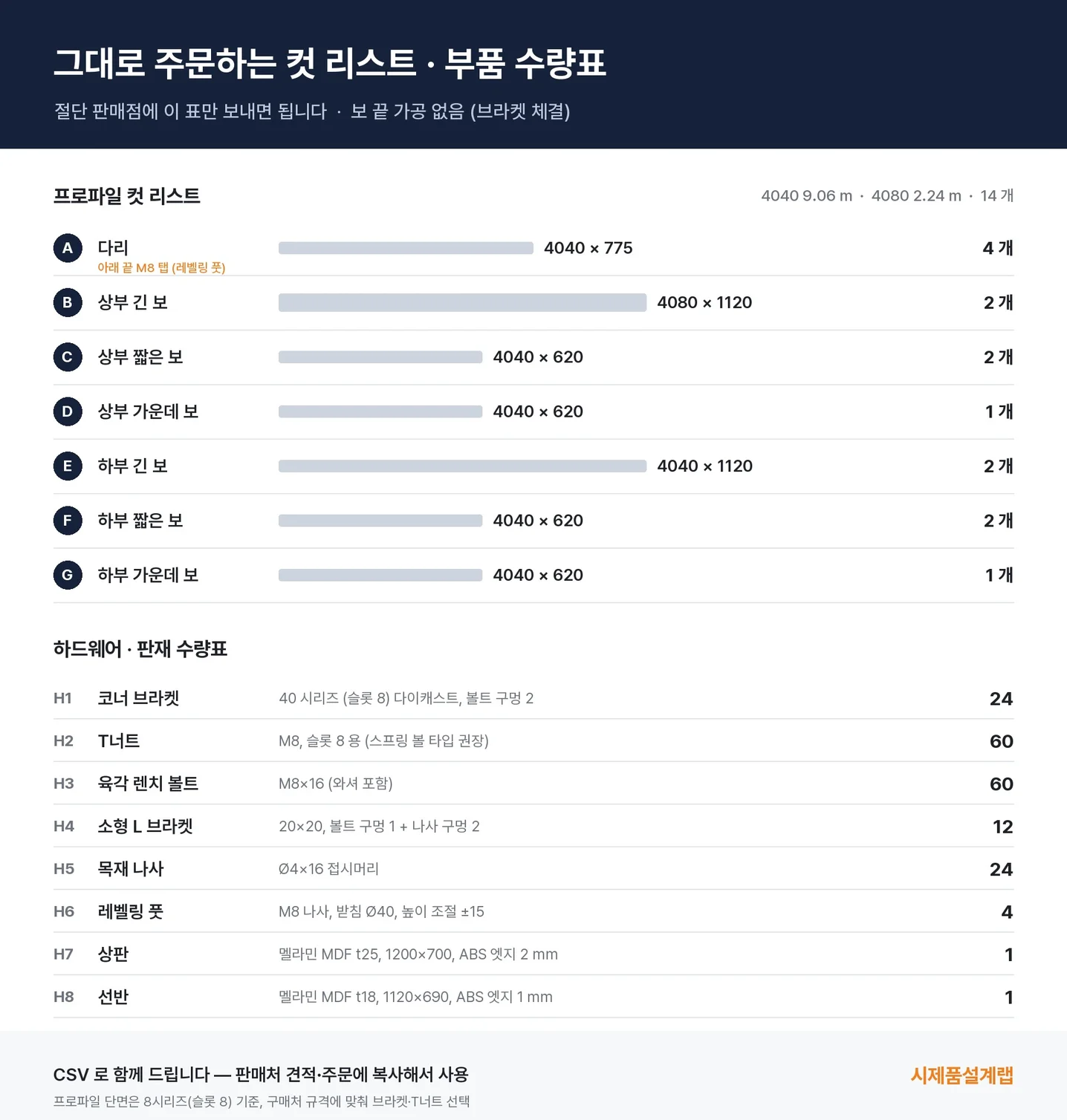

- 컷 리스트: 부재별 길이·수량·탭 가공 4040 9.06 m / 4080 2.24 m
- 하드웨어 수량표: 브라켓 T너트 볼트 판재까지 모델에서 자동 집계

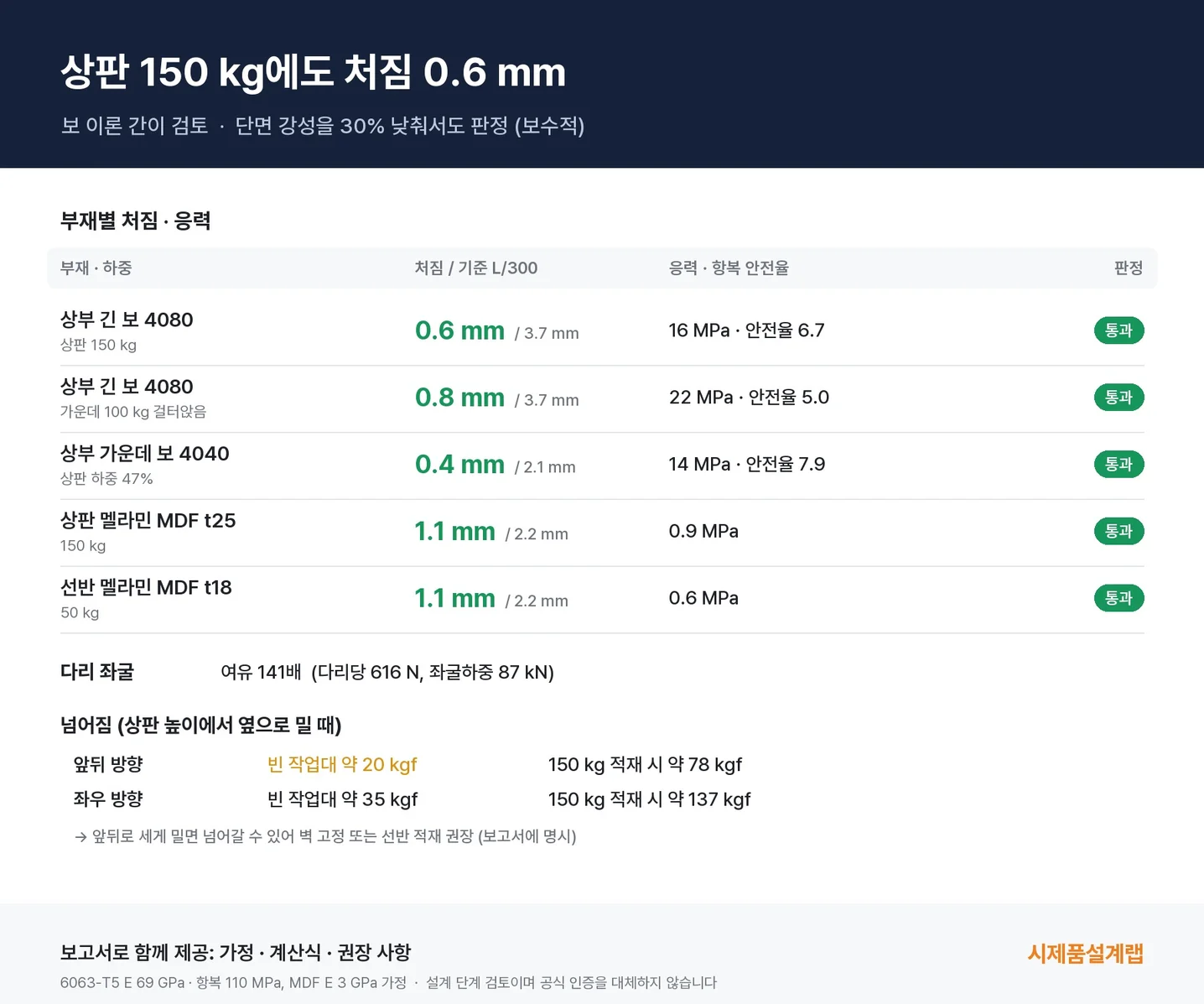

- 하중 검토: 상판 150 kg에서 처짐 0.6 mm (허용 3.7 mm) 다리 좌굴 여유 전도 검토

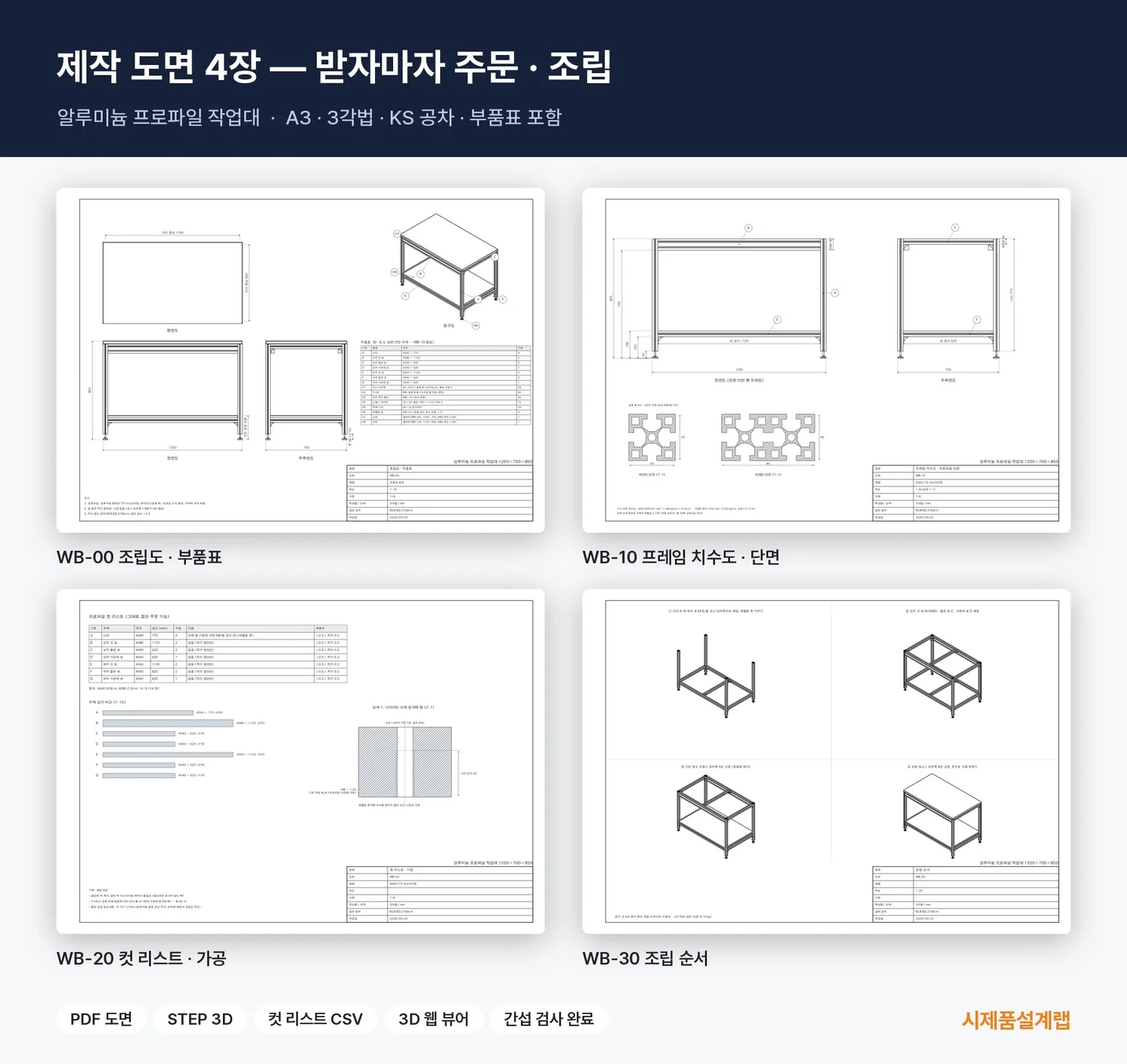

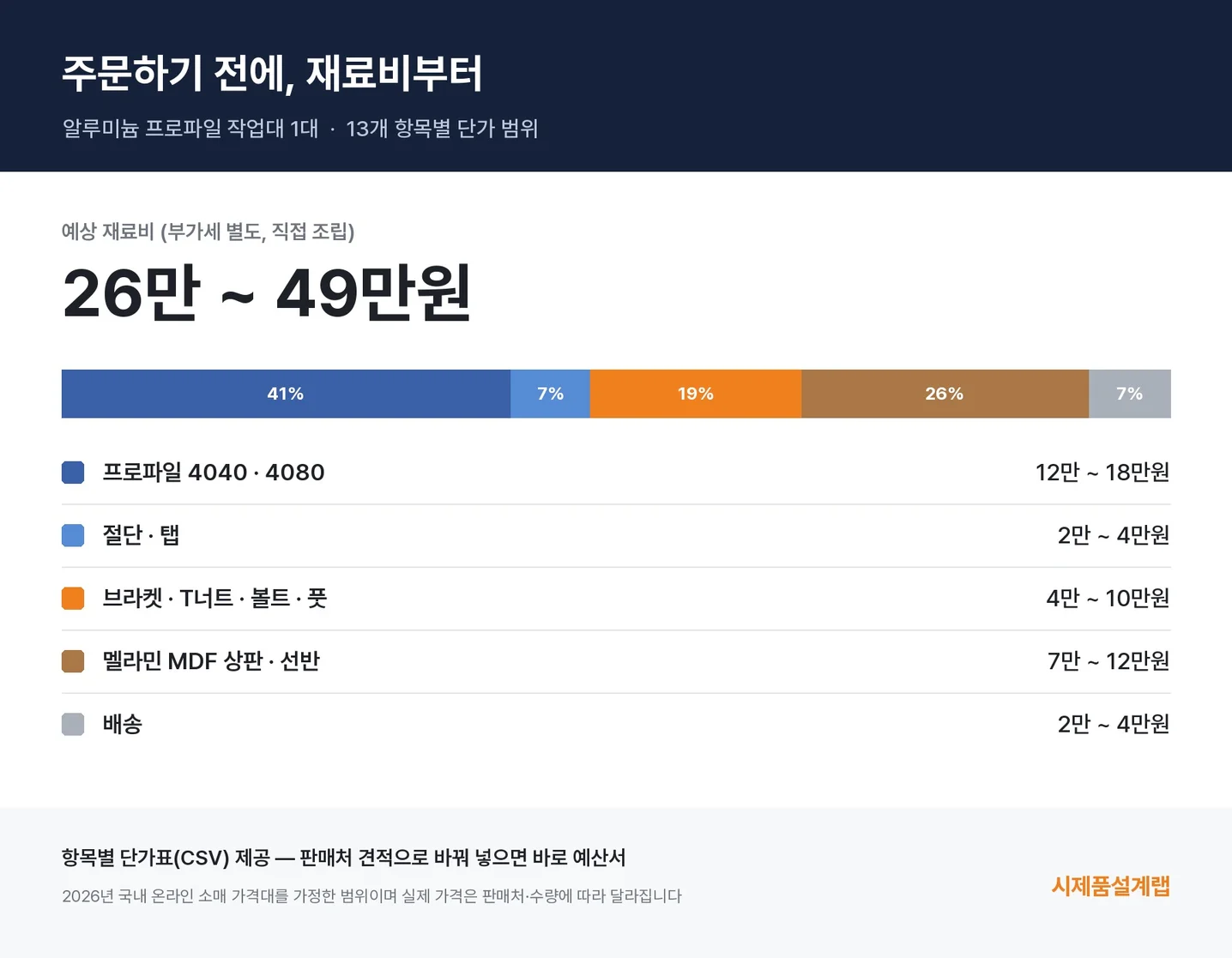

- 제작 도면 4장 재료비 26만49만원 (부가세 별도 가정 단가)
납품 형식: PDF 도면 STEP 컷 리스트·BOM CSV 3D 웹 뷰어
자체 기획 작업입니다.
AI 보조 도구 활용 작업물
