프로젝트 설명

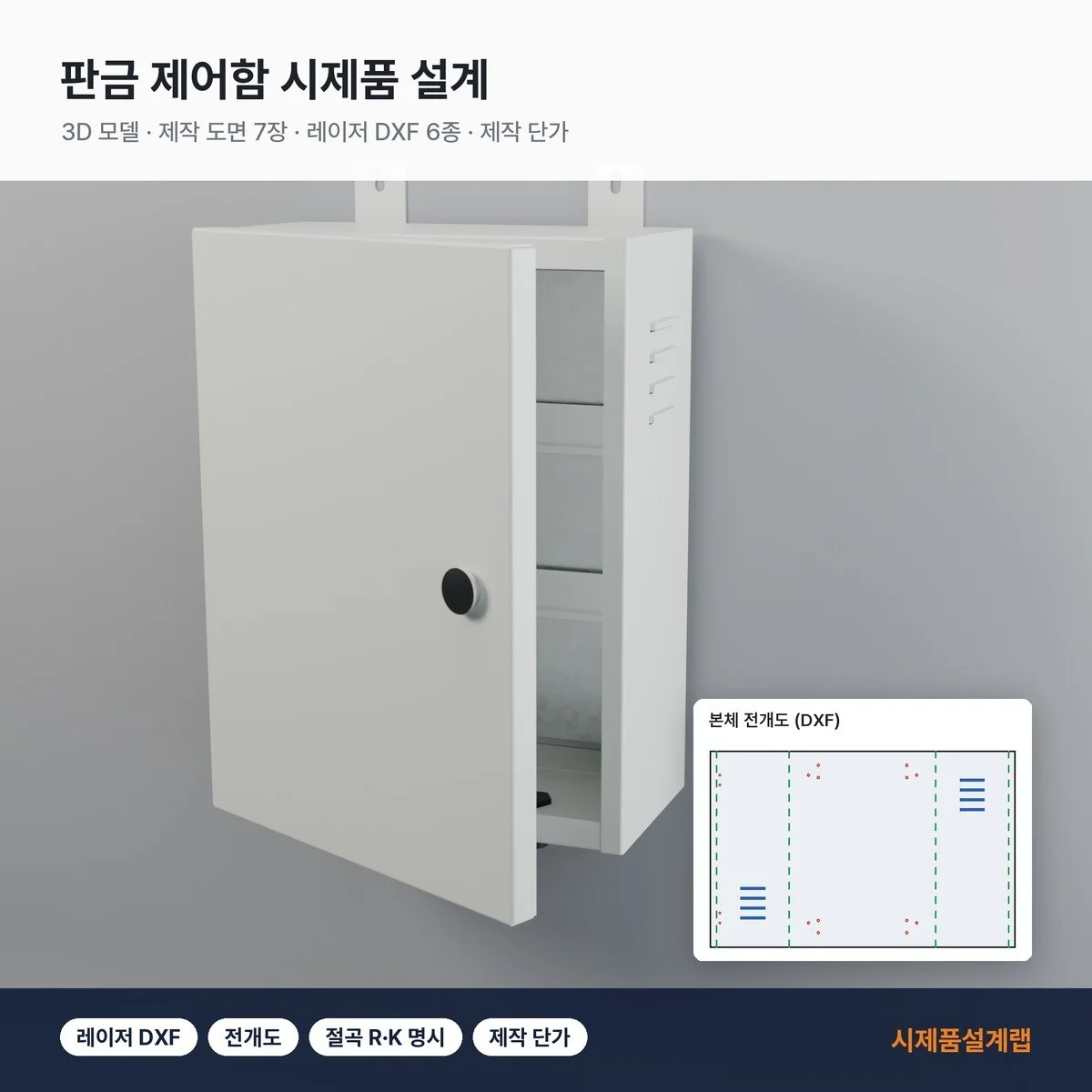

소형 설비용 판금 제어함을 3D 모델부터 레이저 절단용 전개도(DXF) 제작 도면 수량별 단가까지 설계한 작업입니다.

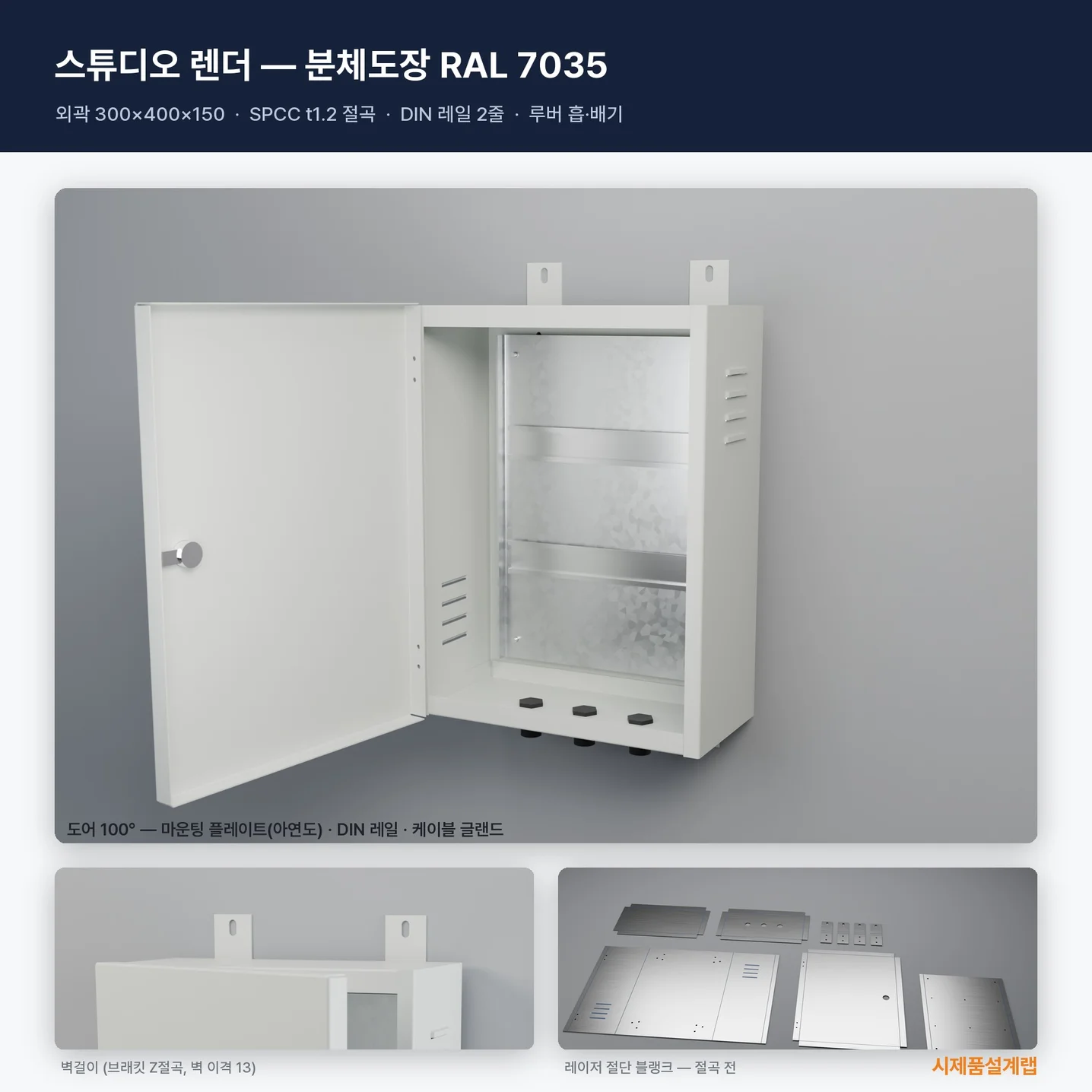

- 3D 모델: SPCC t1.2 본체(ㄷ절곡 루버) 상·하판 도어(힌지·캠락) 마운팅 플레이트+DIN 레일 벽걸이 브래킷
- 간섭 검사 0건
- 레이저 DXF 6종: 외곽·구멍·절곡선·루버 레이어 분리 가공업체 CAD에서 바로 사용

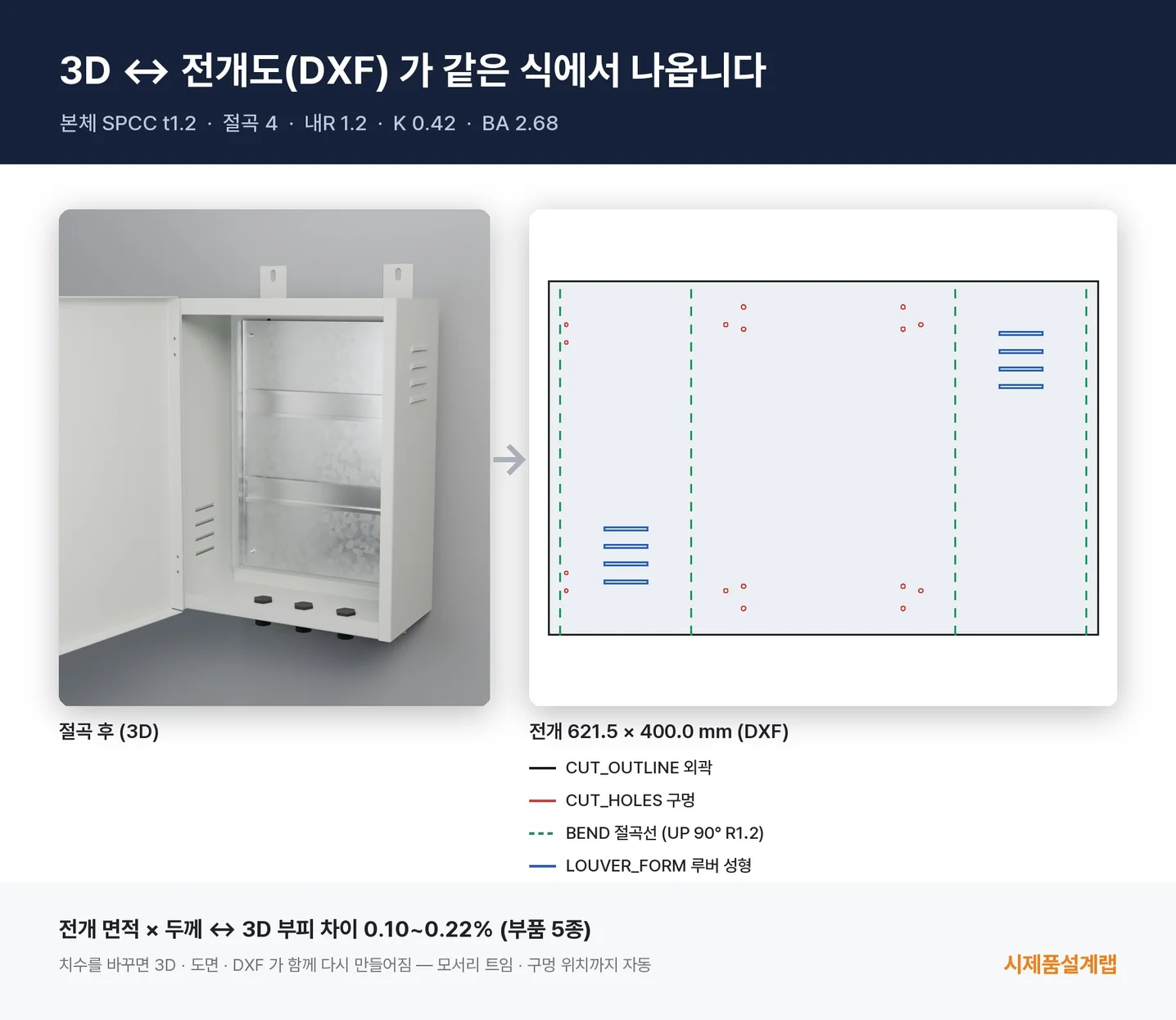

- 전개도: 절곡 R·K팩터·방향 명시 3D와 전개 부피 차이 0.10.2

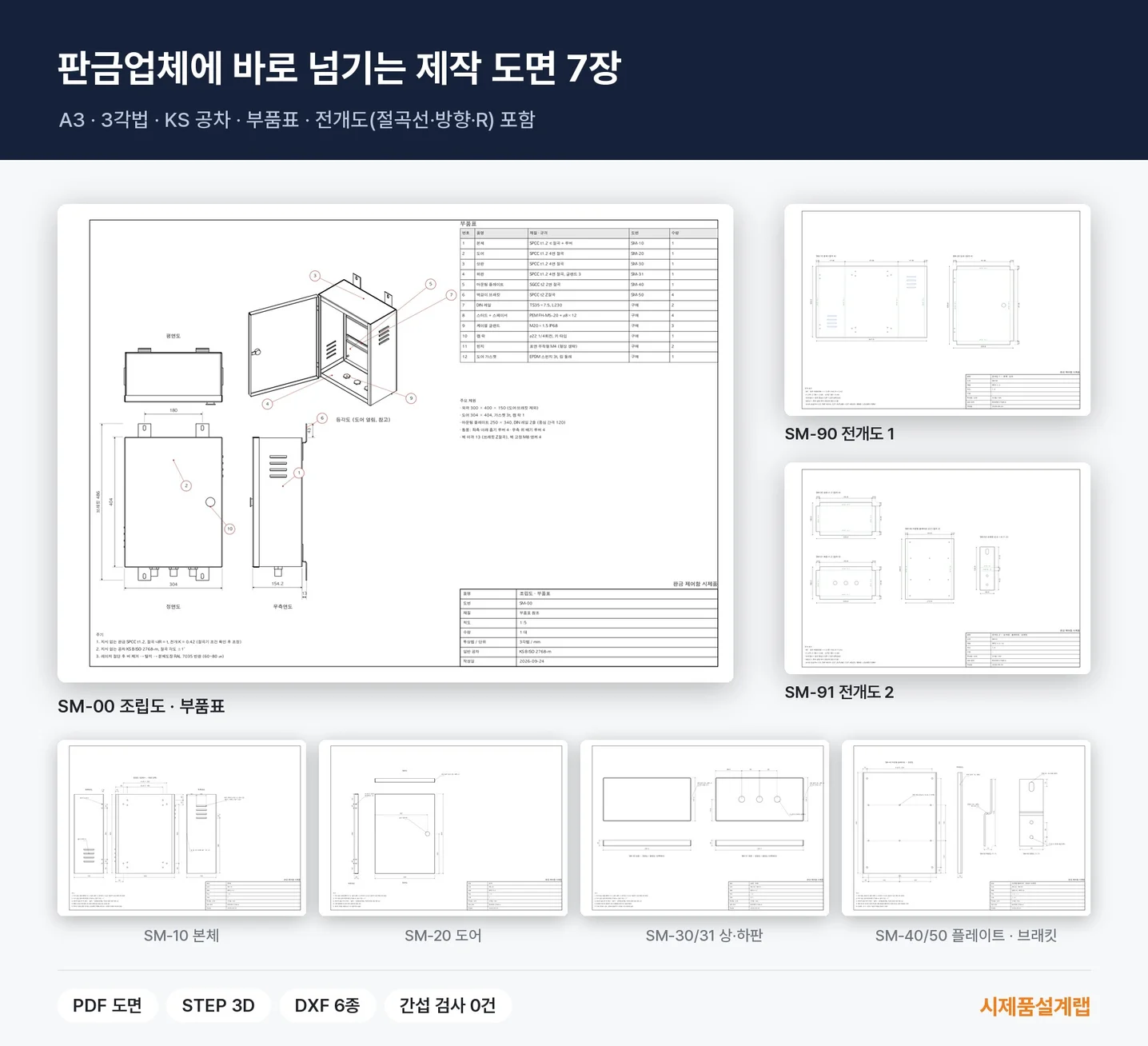

- 제작 도면 7장: 조립도·부품표 부품도 전개도 2장

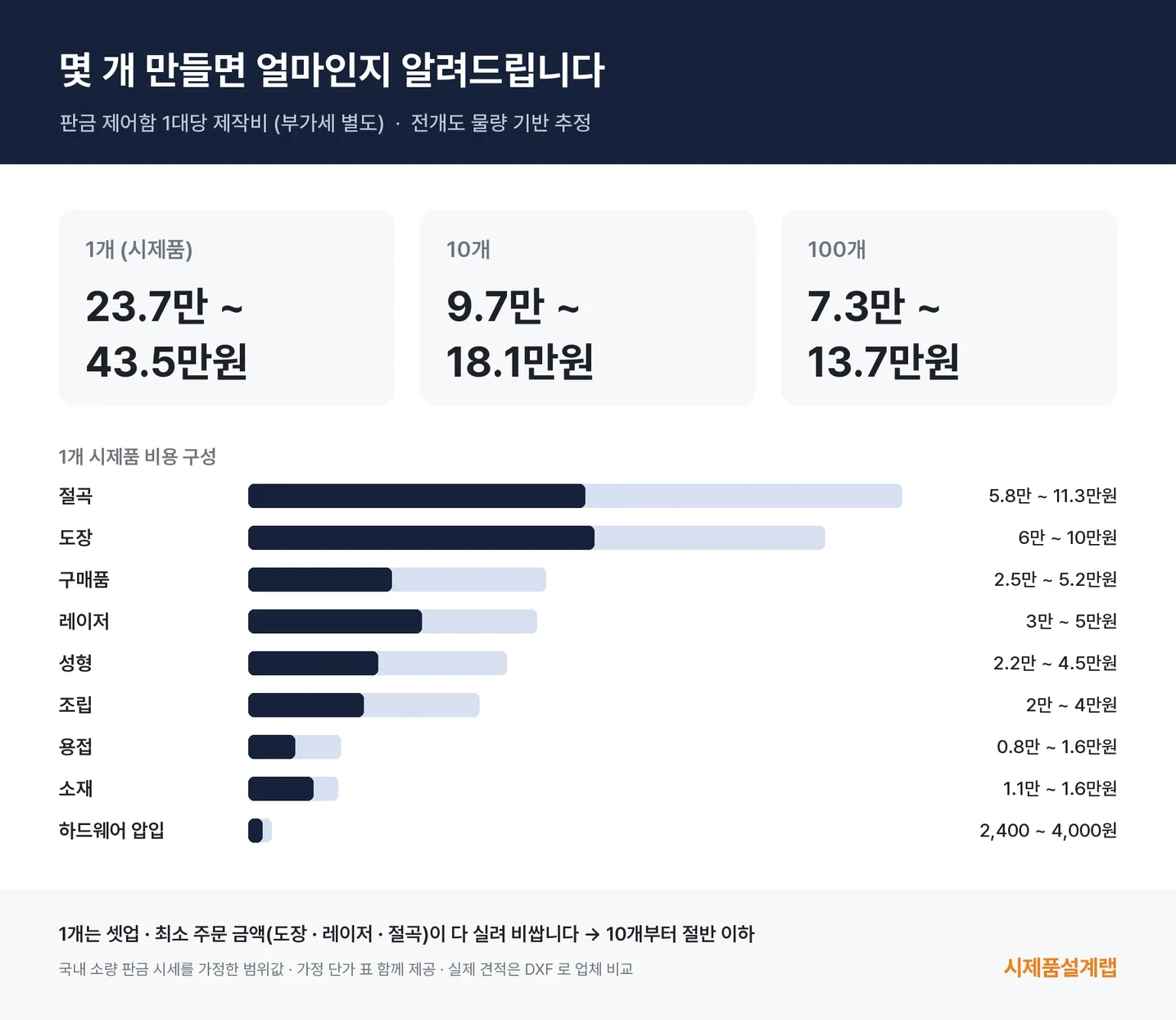

- 단가: 1개 / 10개 / 100개 수량별 1대당 금액 (가정 범위 명시)
납품 형식: DXF PDF 도면 STEP 단가표
자체 기획 작업입니다.
AI 보조 도구 활용 작업물
