프로젝트 설명

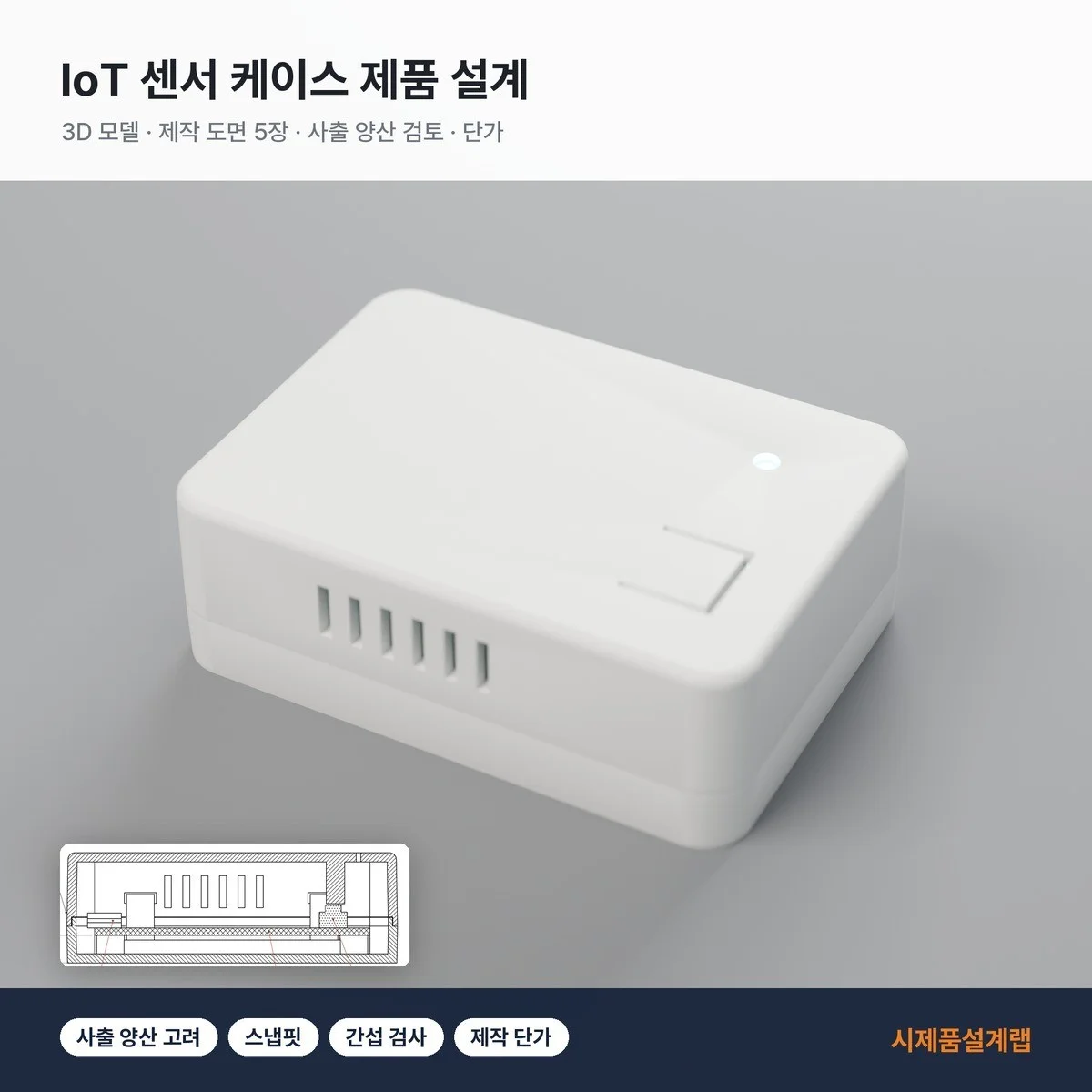

벽부착형 IoT 온습도 센서 케이스를 3D프린팅 시제품부터 사출 양산까지 고려해 설계한 작업입니다.

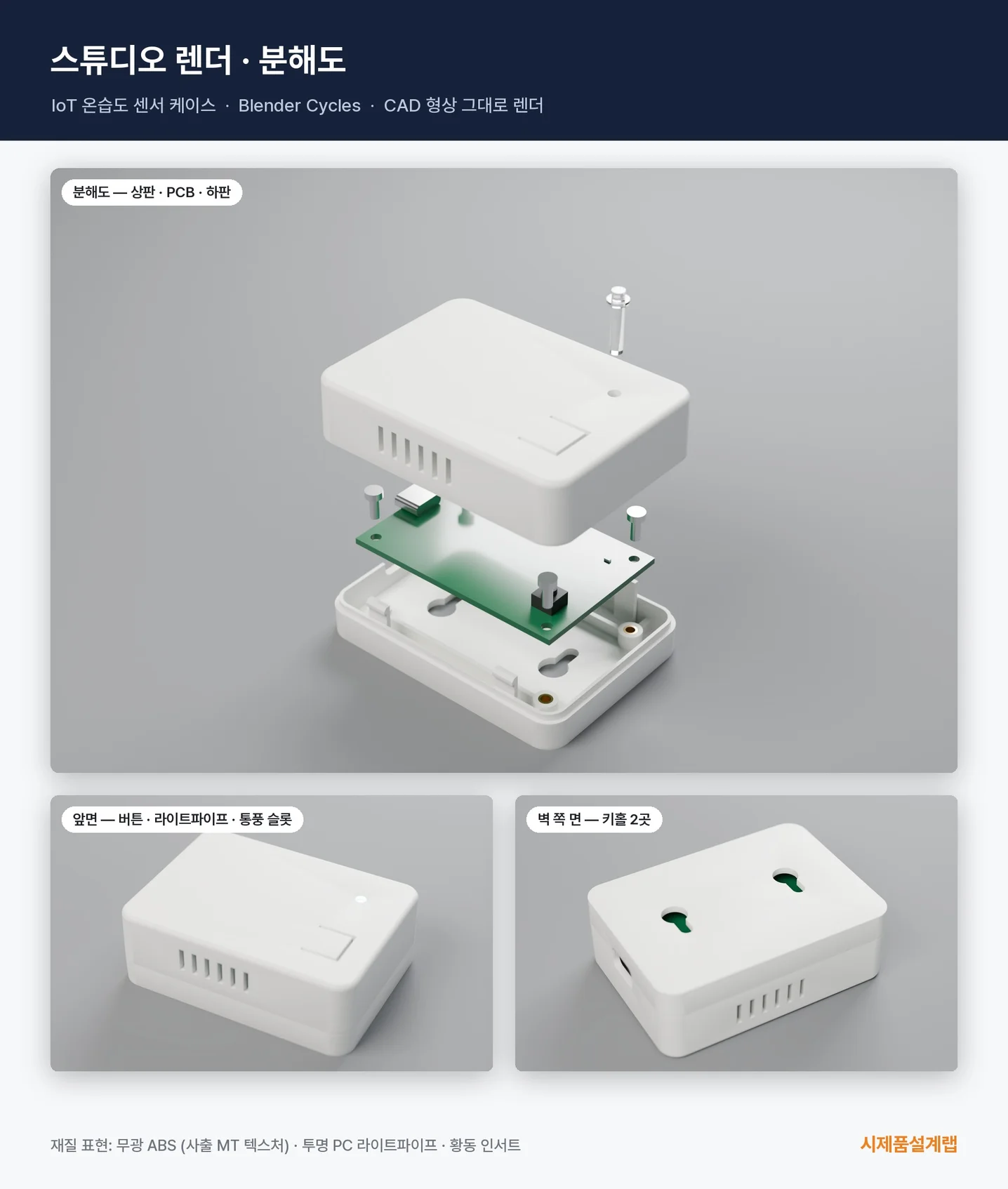

- 3D 모델: 상판·하판 2피스 PCB 고정 보스 4개(인서트) 스냅핏 4곳 USB-C·통풍 슬롯·벽걸이 키홀·라이트파이프
- 간섭 검사: 부품 10개 전 조합 0건

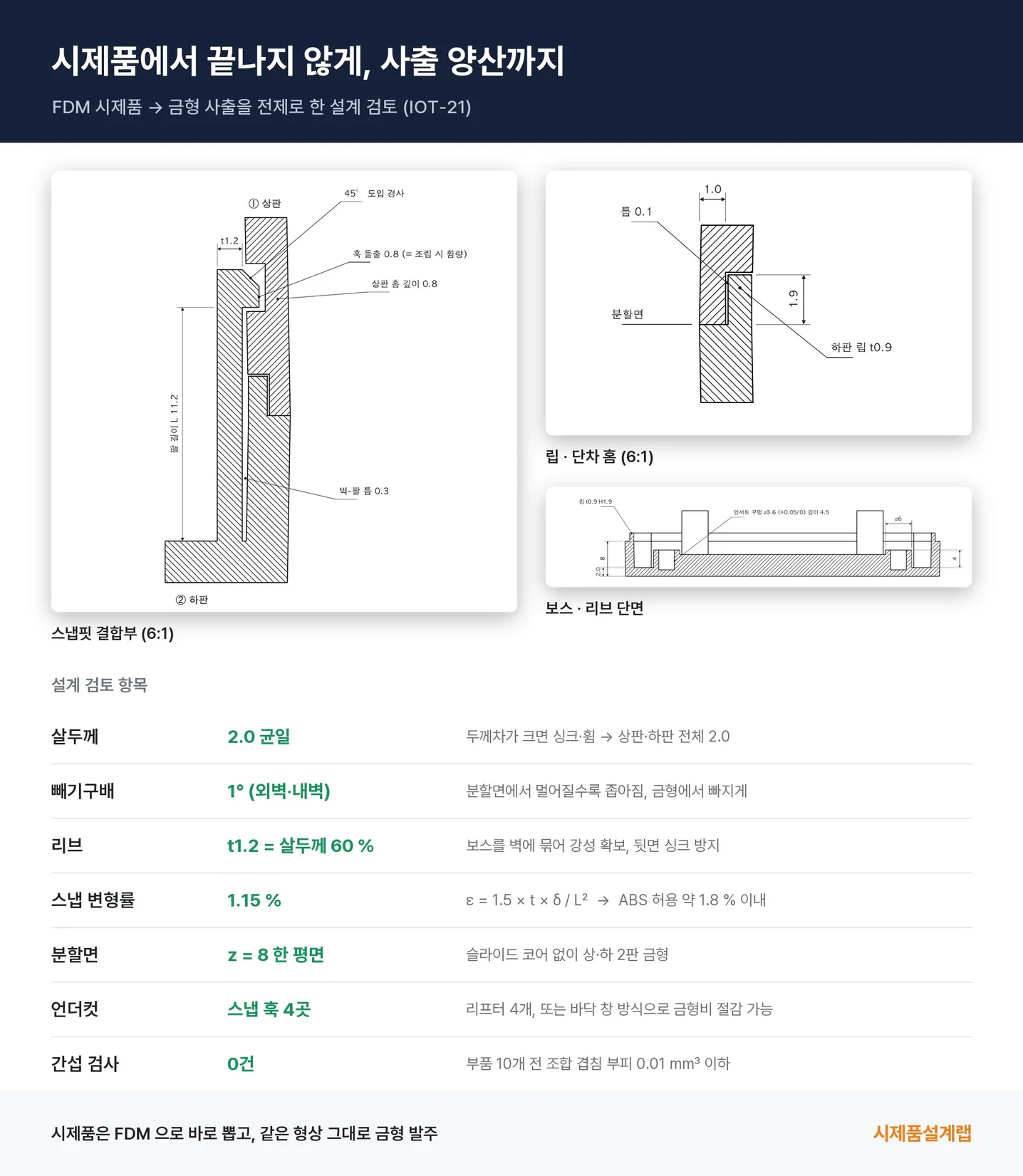

- 사출 설계 검토: 살두께 2.0 균일 빼기구배 1° 리브 분할면 언더컷 스냅 변형률 1.15 (ABS 허용 약 1.8 이내)

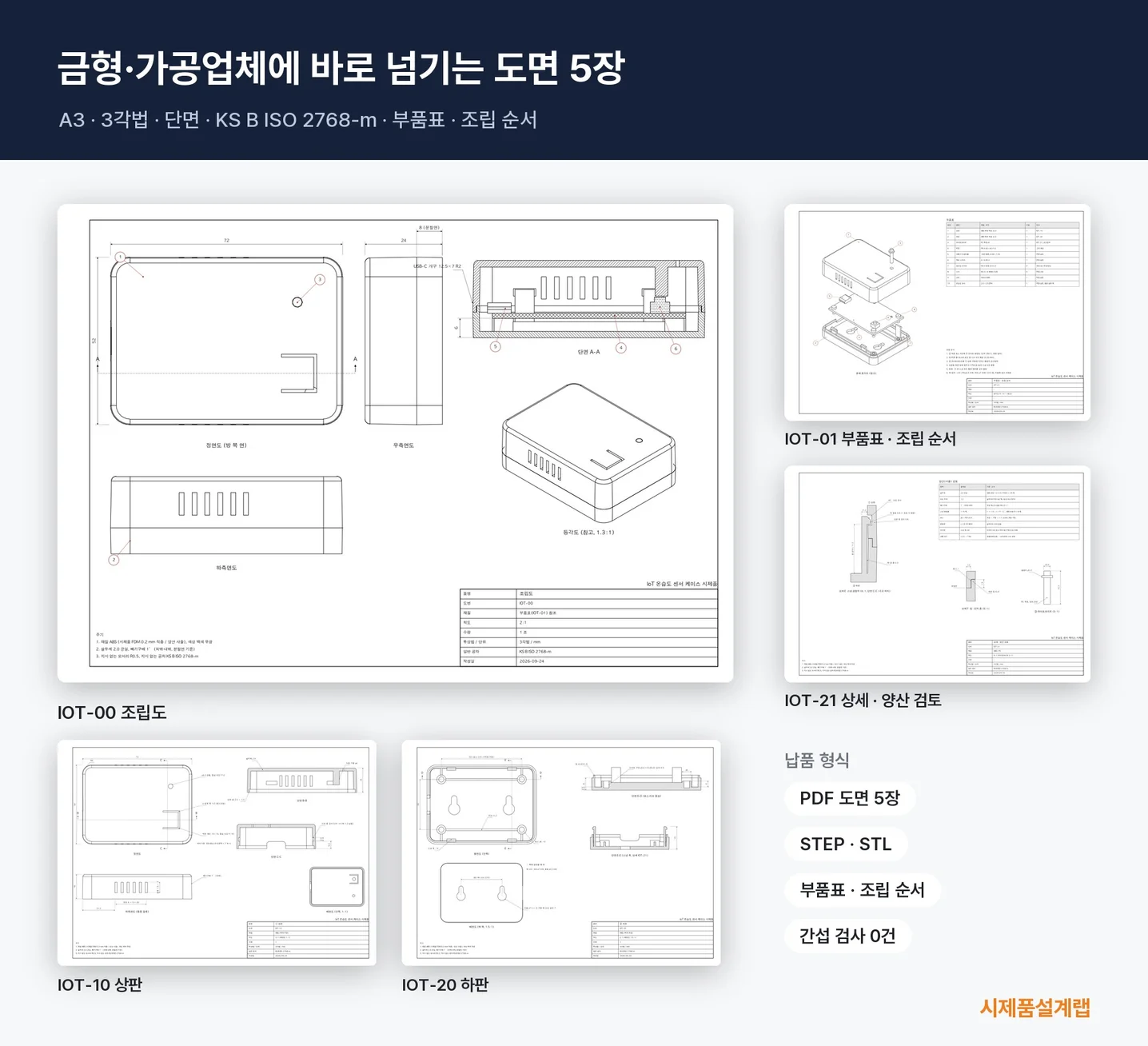

- 제작 도면 5장: 조립도 부품표·조립 순서 상판 하판 상세도(스냅핏·립)

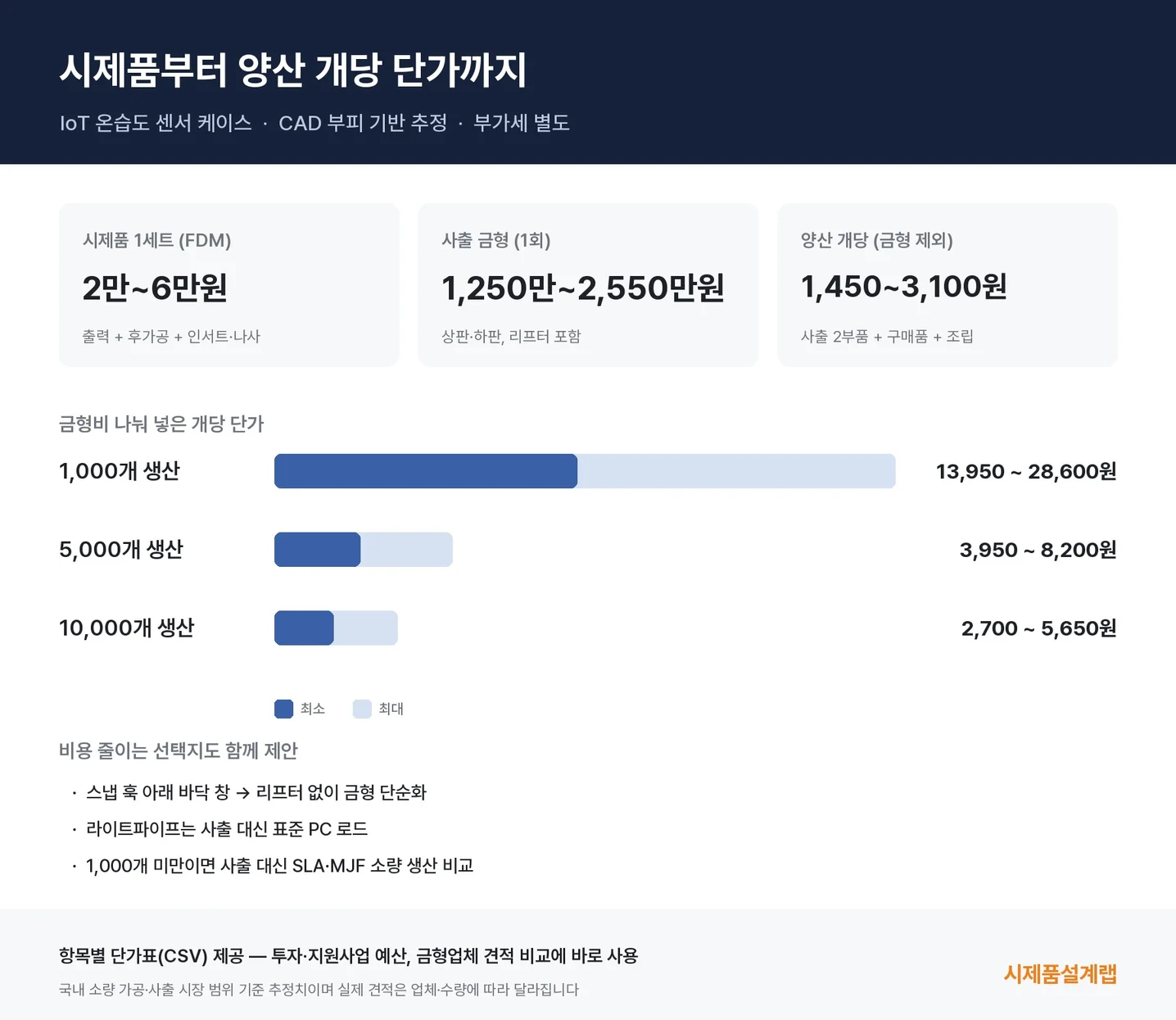

- 단가: 3D프린팅 시제품 금형비 수량별 개당 단가 비교
납품 형식: PDF 도면 STEP·STL 부품표 렌더 이미지
자체 기획 작업입니다.
AI 보조 도구 활용 작업물
