프로젝트 설명

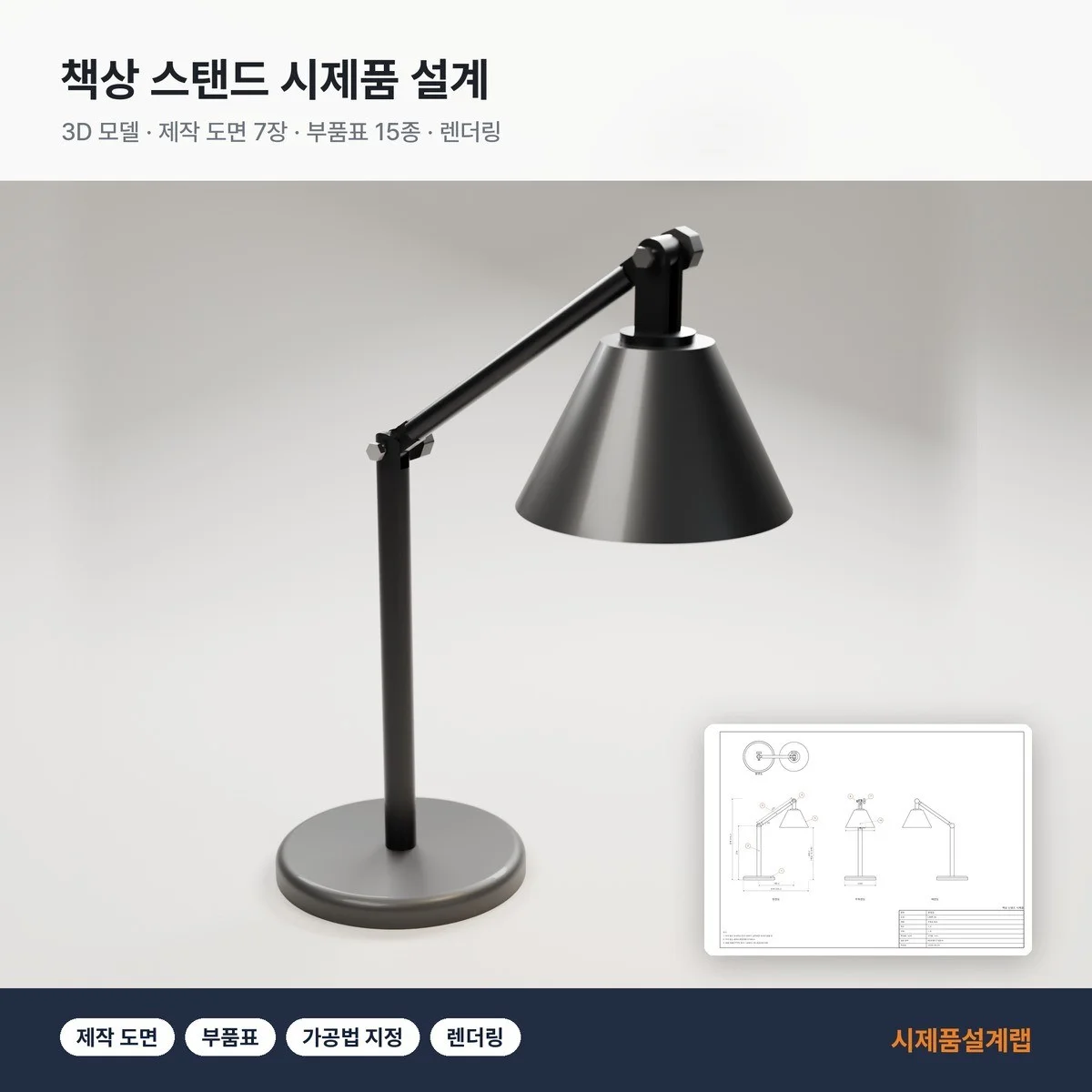

관절형 책상 스탠드 시제품을 3D 모델부터 제작 도면 부품표 렌더링까지 설계한 작업입니다.
- 3D 모델: 부품 15종 (가공 부품 5종 구매품 10종) 간섭 검사 완료

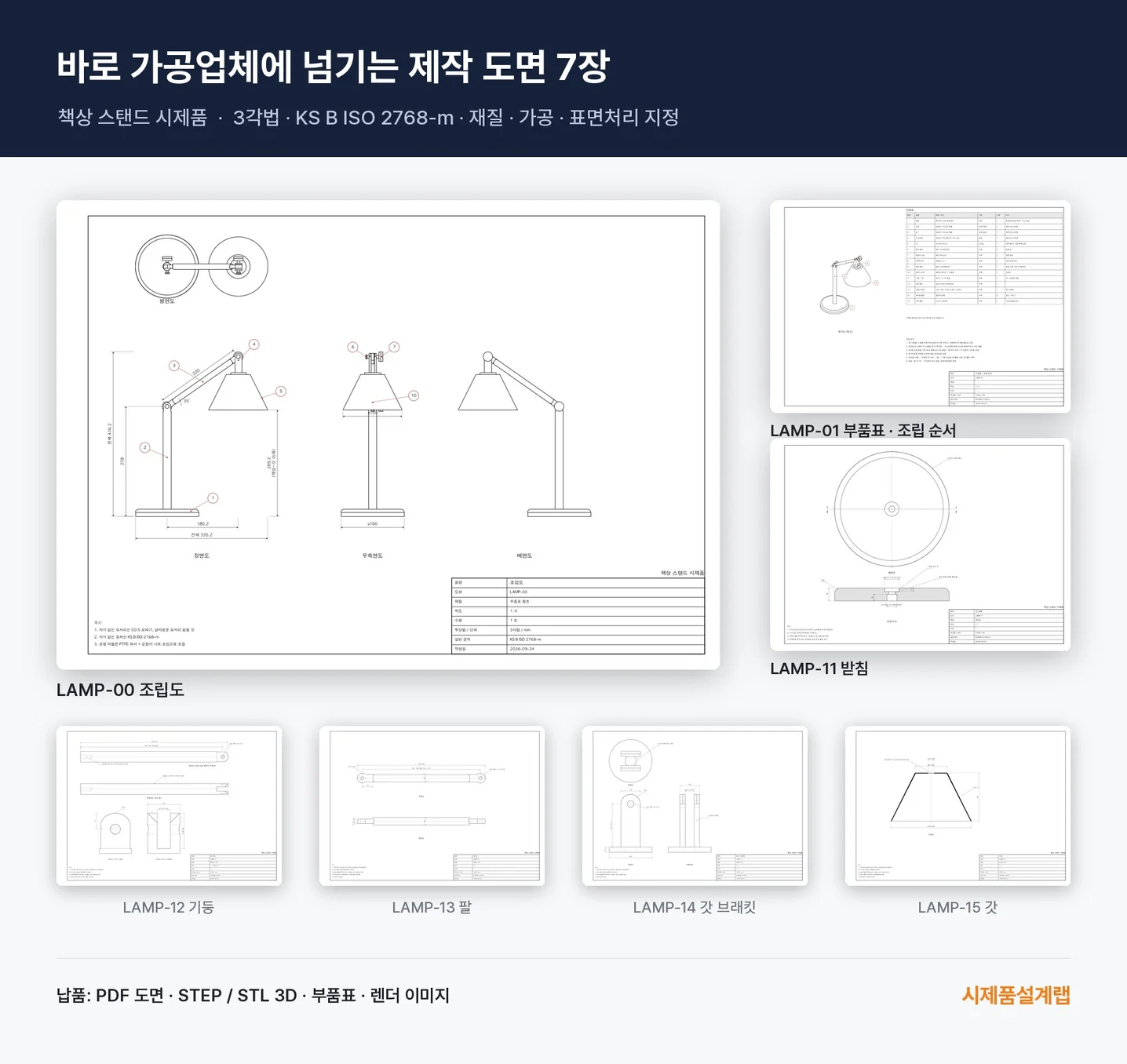

- 제작 도면 7장: 조립도 조립 순서 부품도 5장 (받침 기둥 팔 갓 브래킷 갓)

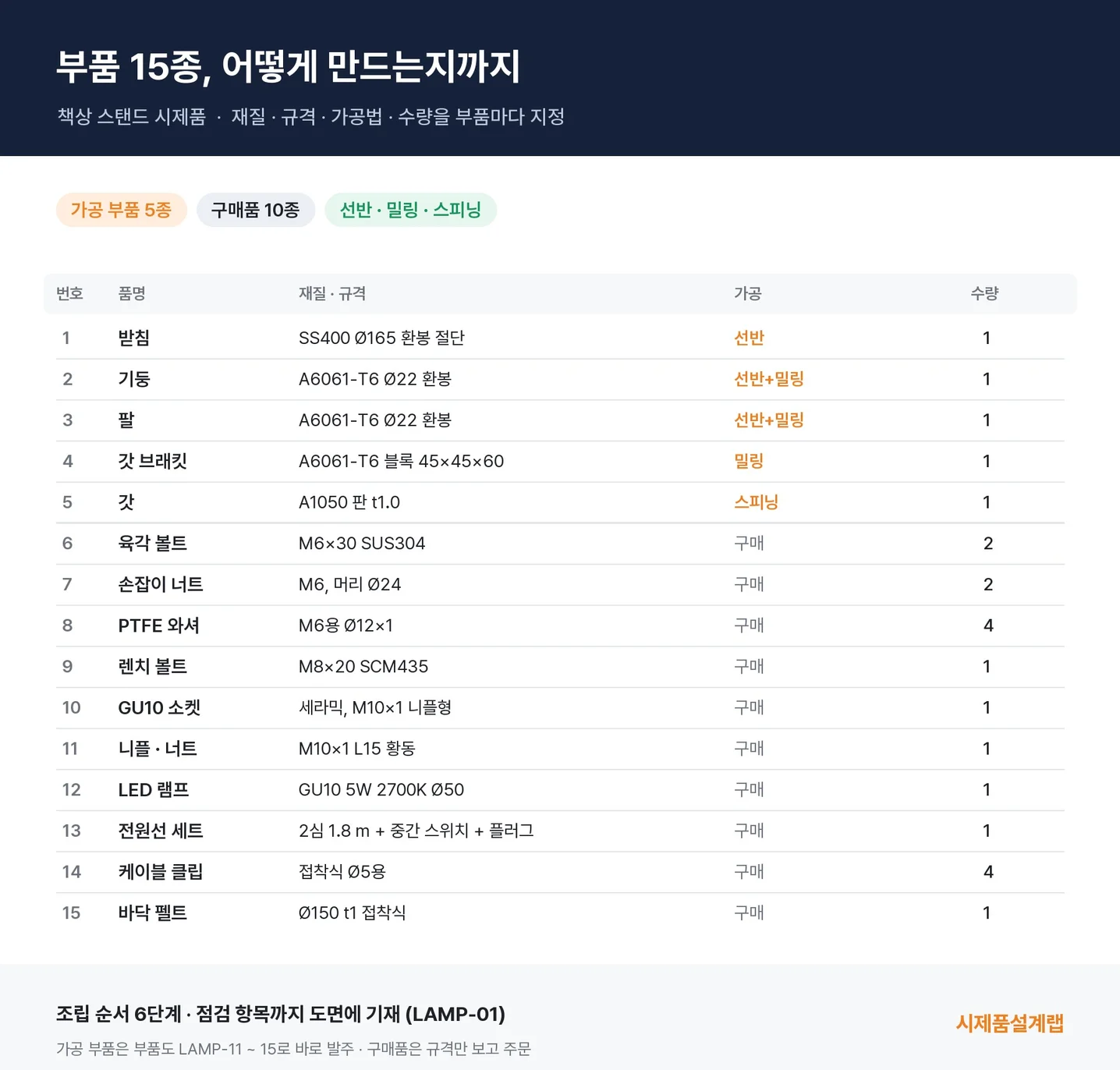

- 부품마다 재질·규격·가공법(선반 밀링 스피닝)·수량 지정
- 구매품은 규격만 보고 바로 주문 가능 (GU10 소켓 LED 램프 볼트류 등)

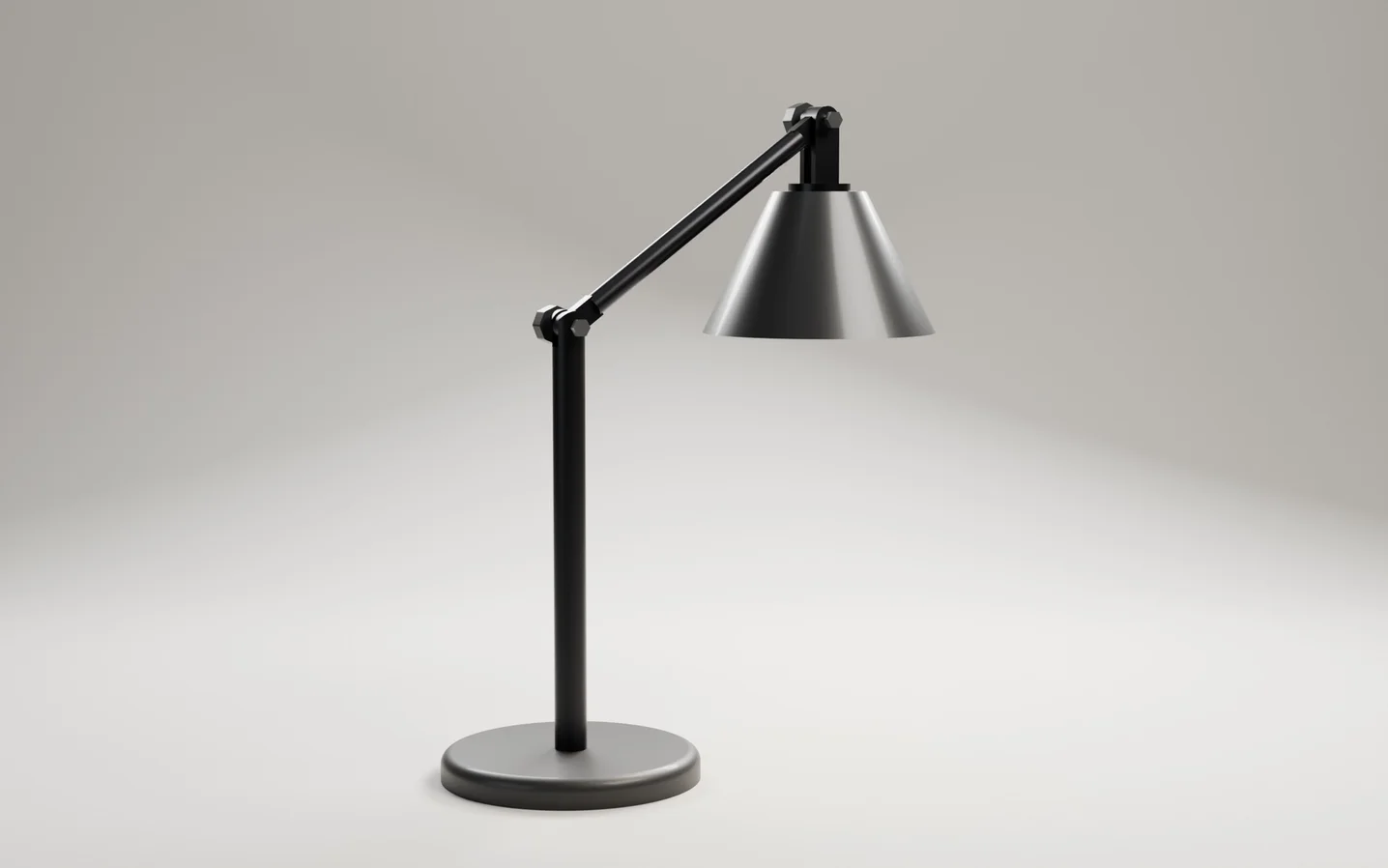

- 스튜디오 실사 렌더링
납품 형식: PDF 도면 STEP 3D 부품표 렌더 이미지
자체 기획 작업입니다.
AI 보조 도구 활용 작업물
