프로젝트 설명

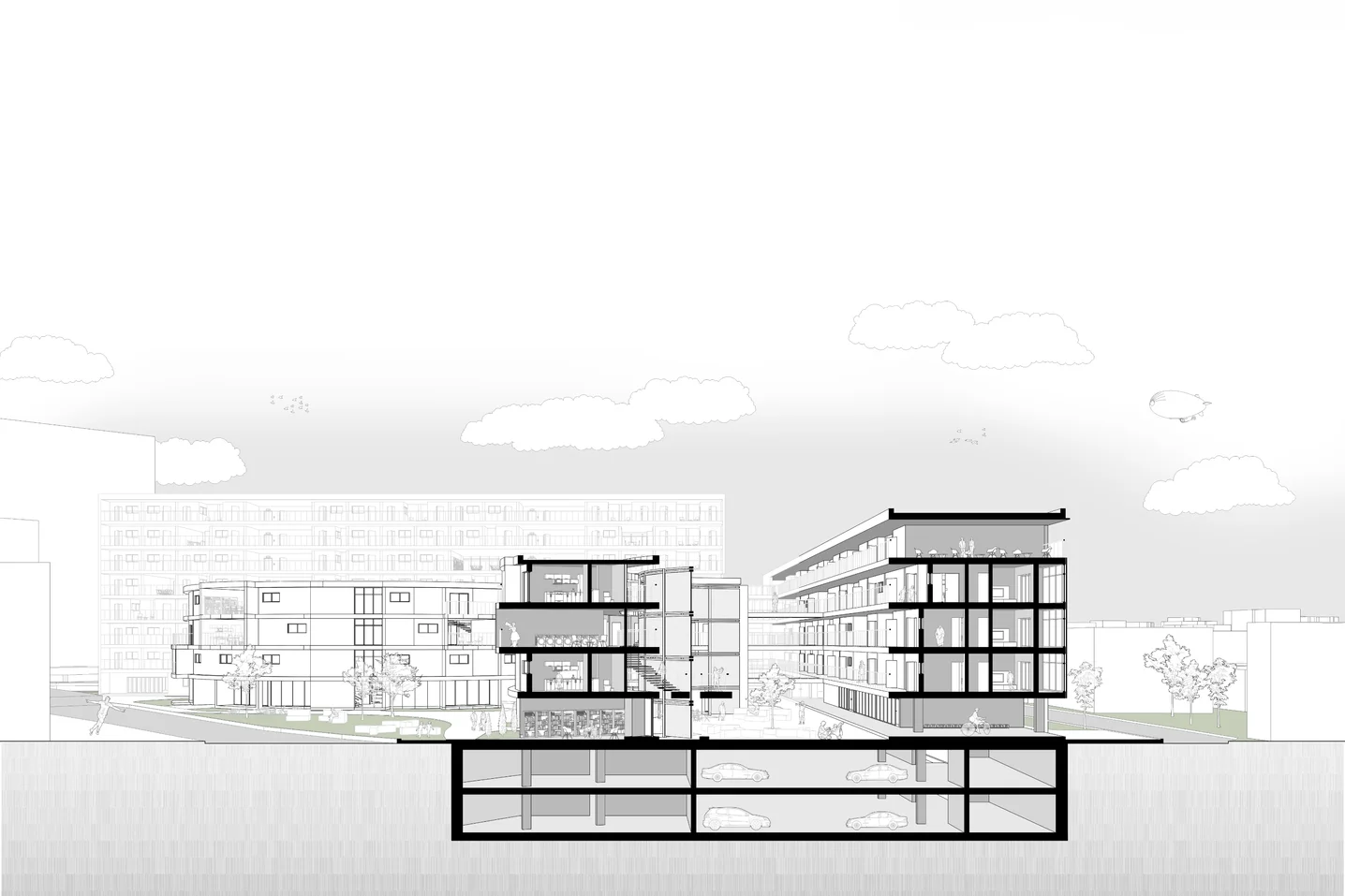

단면투시도
주거와 공용 프로그램이 층별로 어떻게 쌓이는지 지상 마당과 지하 주차가 어떻게 이어지는지를 한 장으로 설명하기 위한 단면투시도입니다. 평면·단면 도면을 바탕으로 모델을 구성하고 절단면을 굵게 강조한 뒤 가구와 인물을 배치해 각 공간의 쓰임이 읽히도록 했습니다. 주변 건물은 선으로만 단순화해 대상 건물에 시선이 모이게 했습니다. 설계 발표·검토 자료용으로 제작한 자체 작업물입니다.

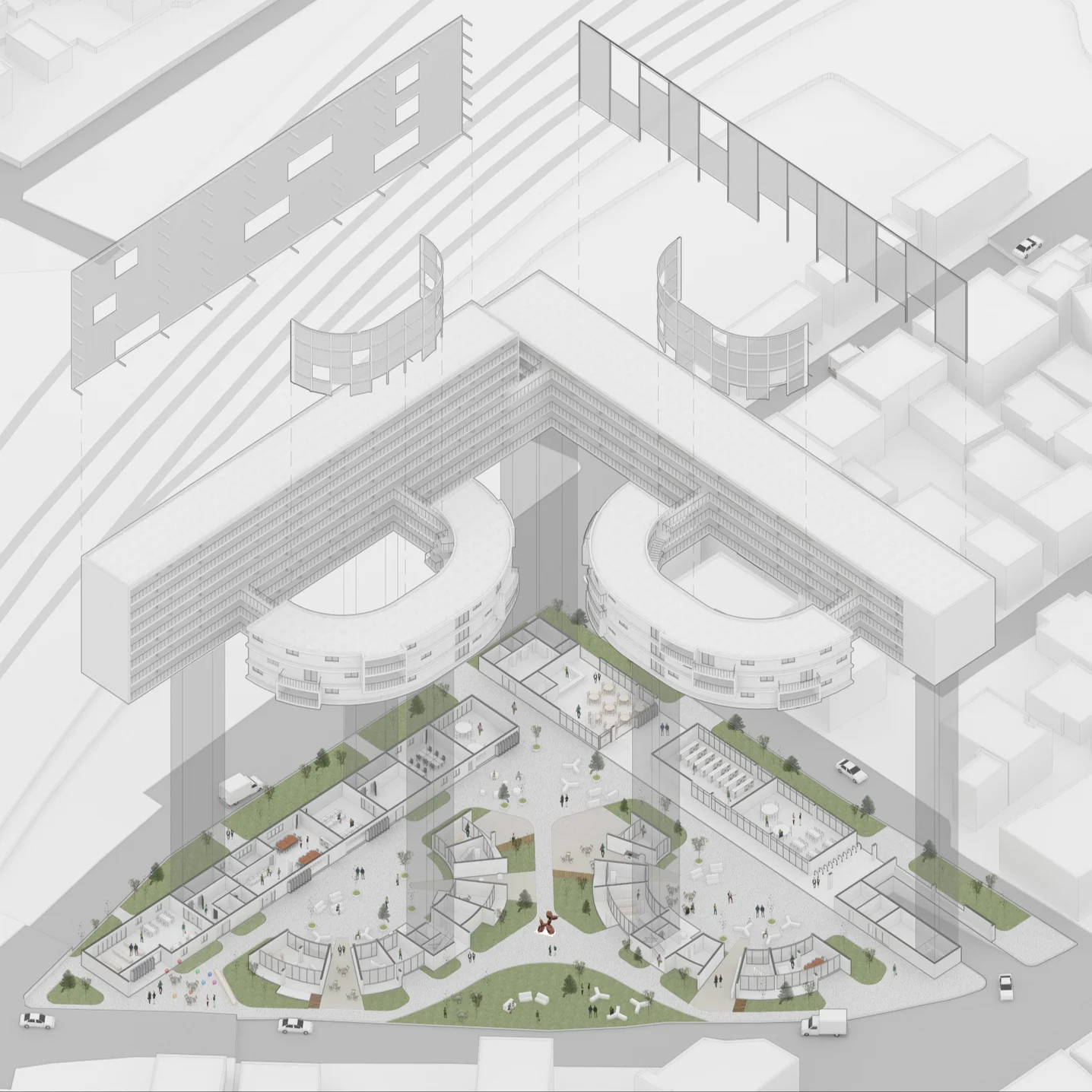

분해 아이소메트릭
저층부 공용 프로그램 상부 주거동 입면 패널을 분리해 건물의 구성 논리를 보여주는 분해 아이소메트릭입니다. 주변 도시는 흰 매스로 단순화하고 상부 매스를 들어 올려 저층 평면을 드러냈습니다. 입면 패널은 떼어 띄우고 점선으로 원래 위치를 표시해 외피 구성을 한눈에 볼 수 있게 했습니다. 설계 발표·검토 자료용으로 제작한 자체 작업물입니다.
