프로젝트 설명

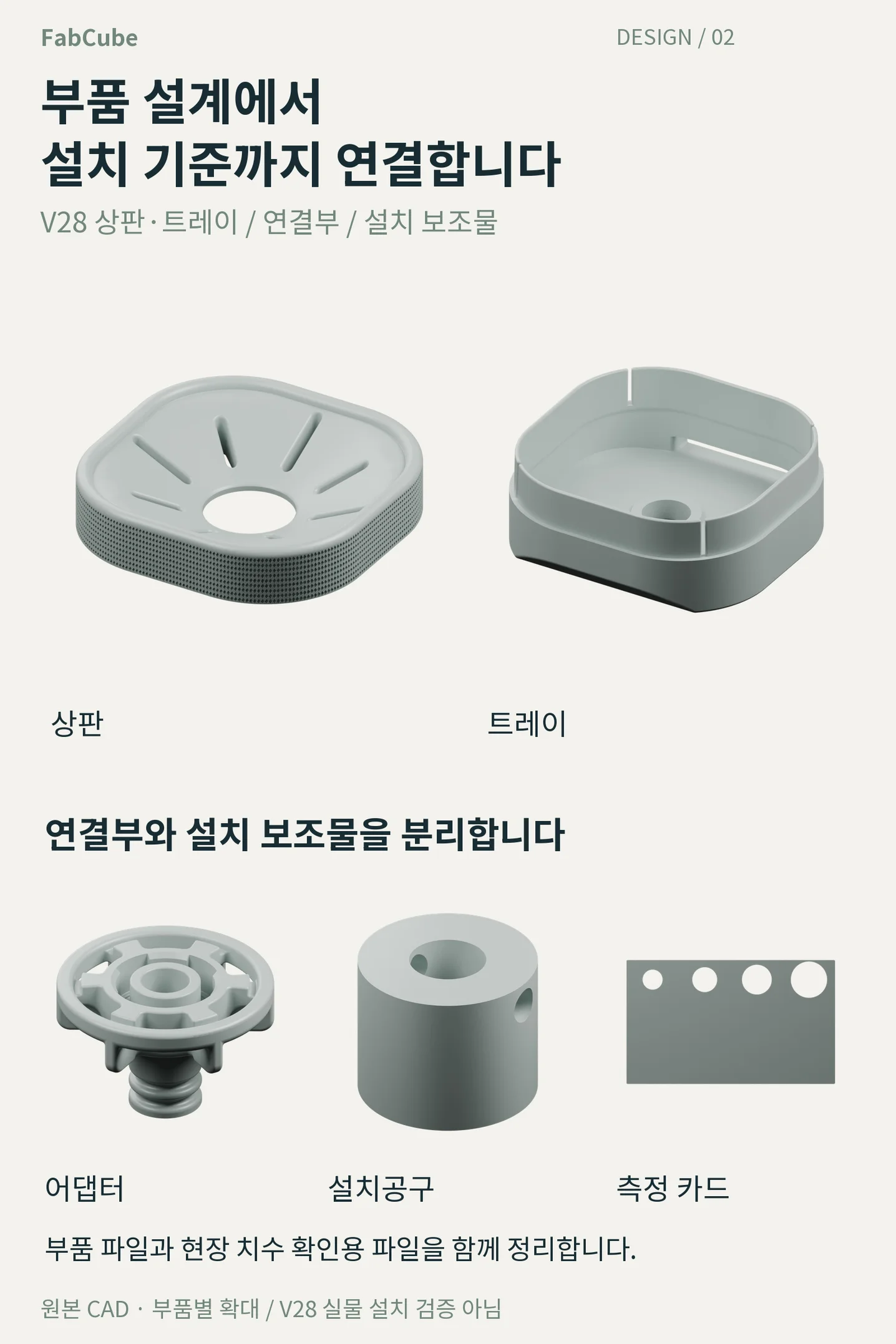

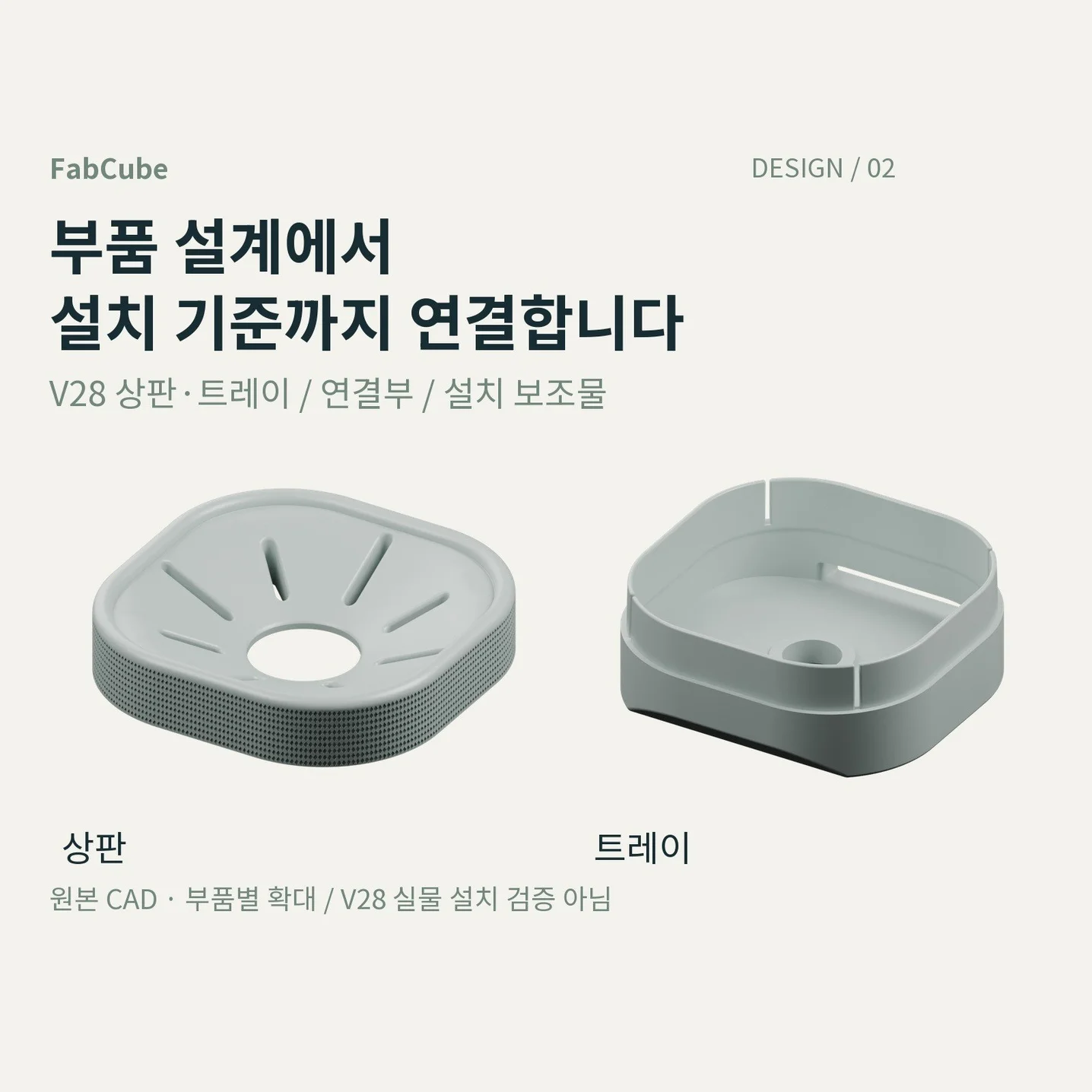

제품 설계는 본체와 연결 부품 설치 기준을 함께 다뤄야 합니다. 컵세척기 V28 사례는 상판과 베이스 트레이 연결 어댑터를 구분하고 부품의 역할에 맞춰 형상을 구성했습니다.
본체 설계와 함께 현장 치수를 확인할 측정 카드와 체결용 소켓 공구도 모델로 정리했습니다. 제품과 설치 환경 사이에서 필요한 확인·작업 수단을 함께 준비하기 위해서입니다.
상판·트레이·연결부의 개별 STL과 설치 보조물 자료를 묶으면 다음 제작자가 부품의 역할과 확인 지점을 이해할 수 있습니다. 원본 CAD를 기준으로 한 설계 자료 사례입니다.
