프로젝트 설명

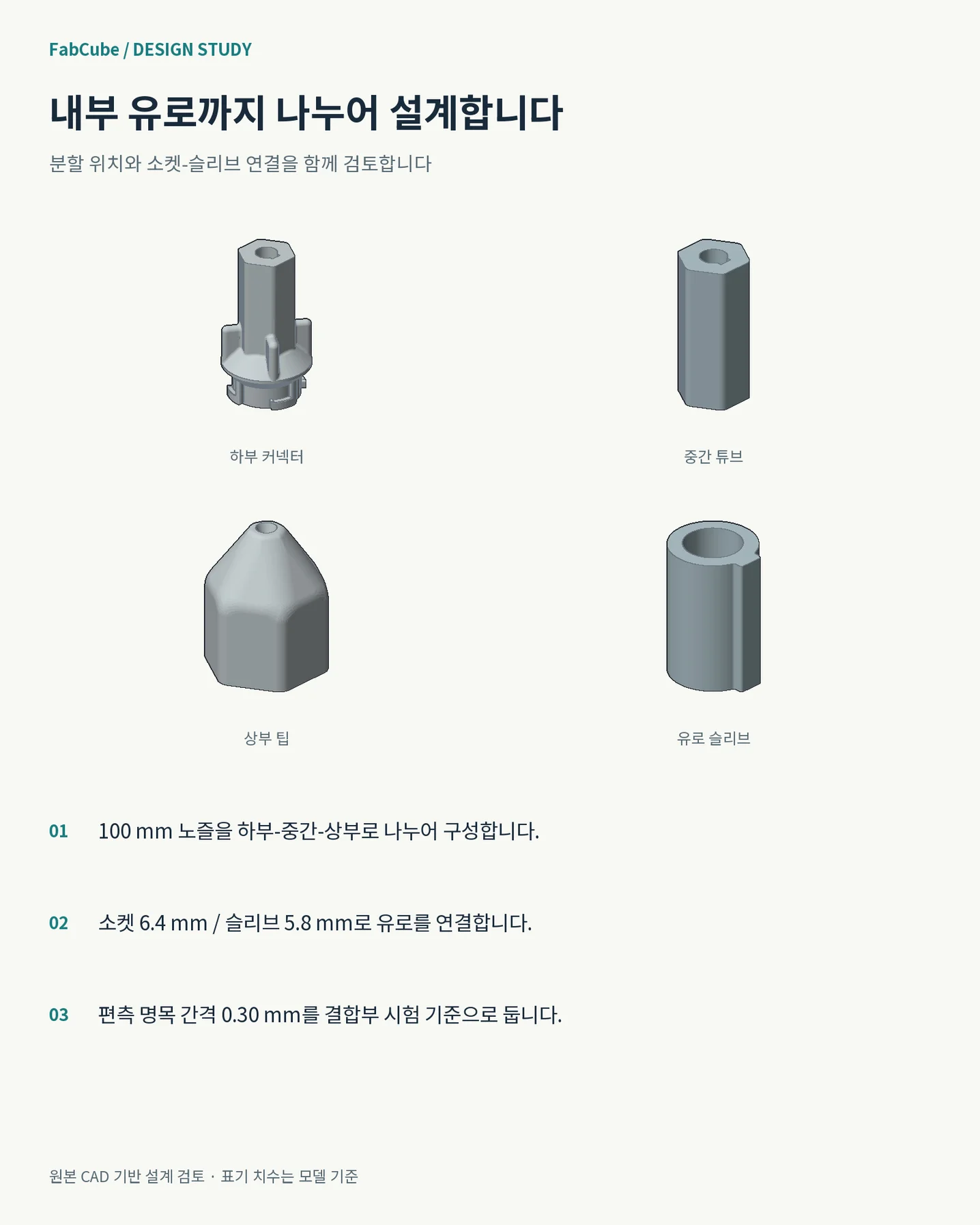

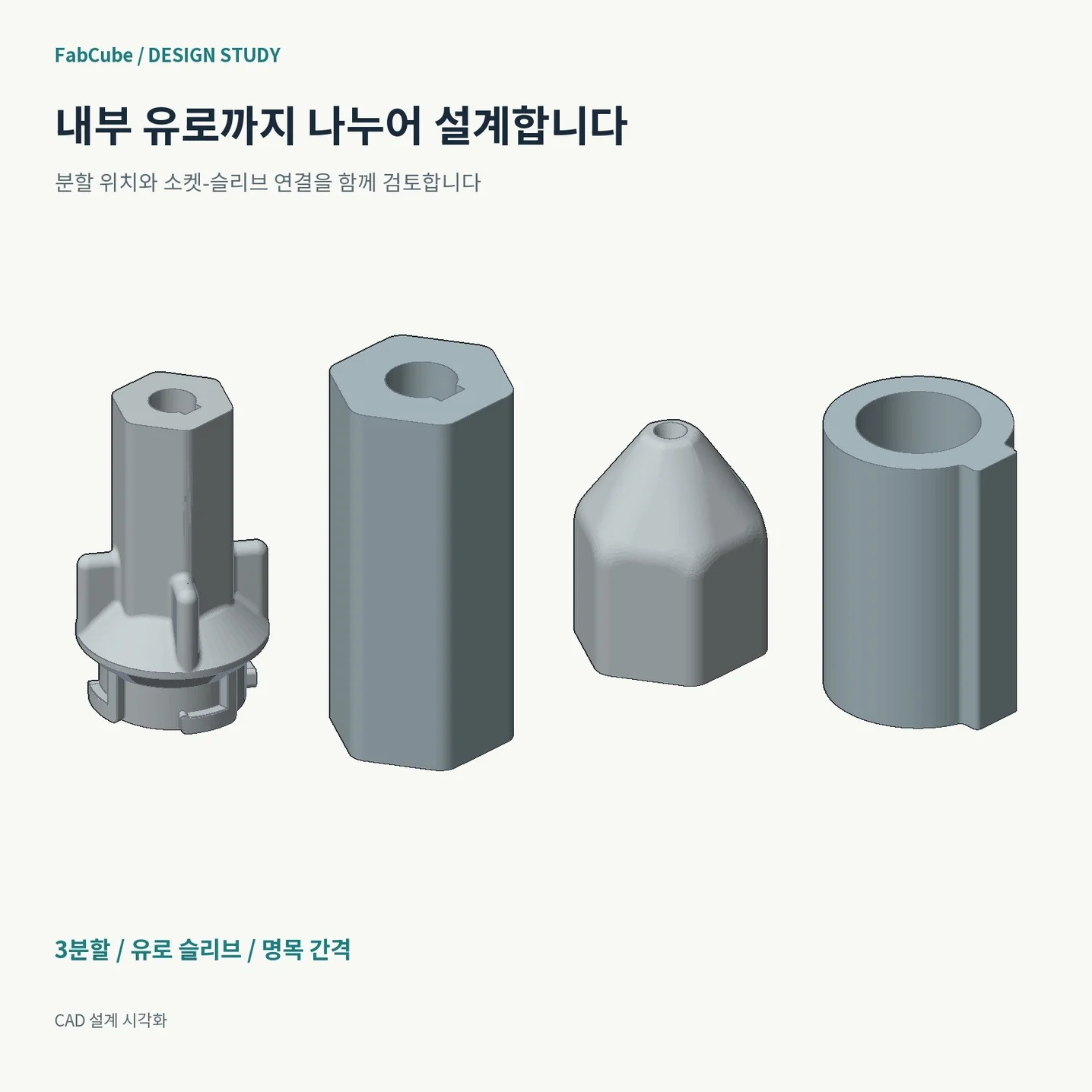

내부 통로가 있는 노즐은 외형과 유로를 부품의 제작·연결 방식과 함께 설계해야 합니다. 이 사례에서는 길이 100mm의 노즐을 하부 연결부·중간 튜브·상부 팁으로 나누고 연결 구간에 유로 슬리브를 배치했습니다.
소켓 지름 6.4mm와 슬리브 외경 5.8mm로 편측 0.30mm의 명목 간격을 구성했습니다. 분할 위치와 삽입 구조를 함께 정해 각 부품의 역할과 연결 방식을 명확히 한 것입니다.
분할 부품과 슬리브 STL로 시험 제작 범위를 구체화합니다. V28 모델 기준 설계 사례이며 사용 조건에 맞춘 결합·누수 확인 범위는 제작 단계에서 정합니다.
