프로젝트 설명

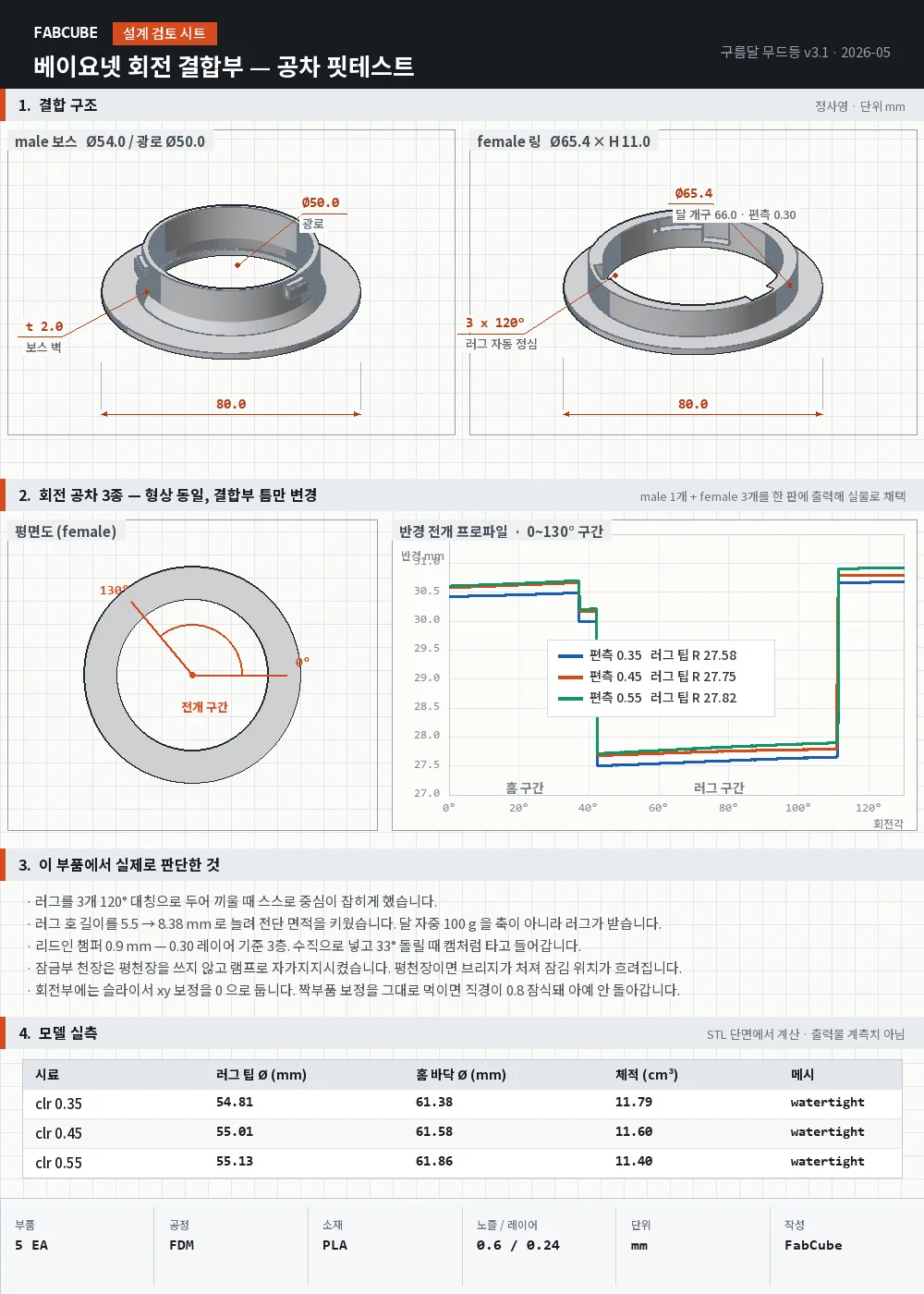

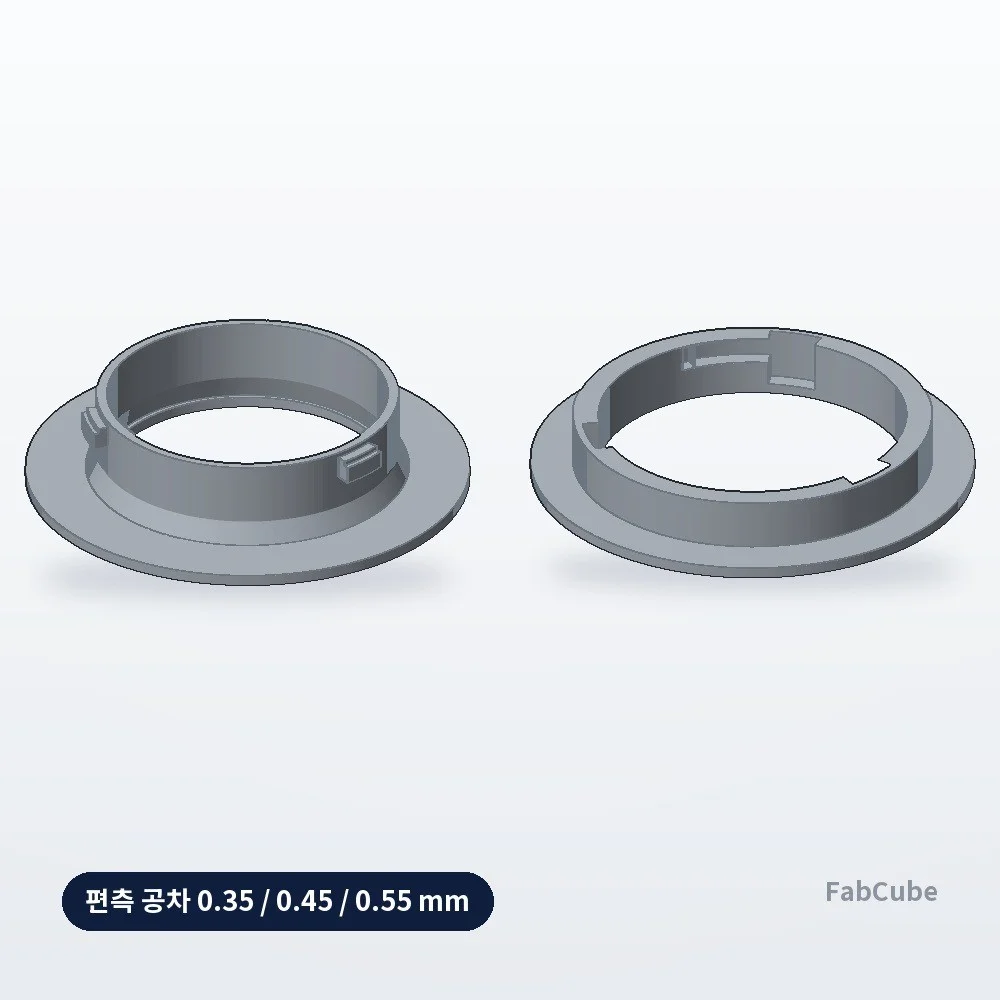

돌려서 잠기는 결합부는 도면상 치수가 맞아도 실물에서 안 돌아가는 일이 흔합니다. 그래서 형상은 그대로 두고 회전 공차만 편측 0.35 / 0.45 / 0.55 로 세 벌 만들어 한 판에 출력하고 손으로 돌려보고 채택했습니다.
러그는 3개를 120도 대칭으로 두어 끼울 때 스스로 중심이 잡히게 했고 러그 호 길이를 5.5 에서 8.38 mm 로 늘려 전단 면적을 키웠습니다. 리드인 챔퍼는 0.9 mm 0.30 레이어 기준 3층입니다.
잠금부 천장은 평천장 대신 램프로 자가지지시켰습니다. 평천장이면 브리지가 처져 잠김 위치가 흐려집니다.
회전부에는 슬라이서 xy 보정을 0 으로 둡니다. 짝부품 보정을 그대로 먹이면 직경이 0.8 잠식돼 아예 안 돌아갑니다.
