프로젝트 설명
일반적으로 양면설계시 제일 중요한 체크 포인트가 GND 처리 와 POWER 의 처리입이다.

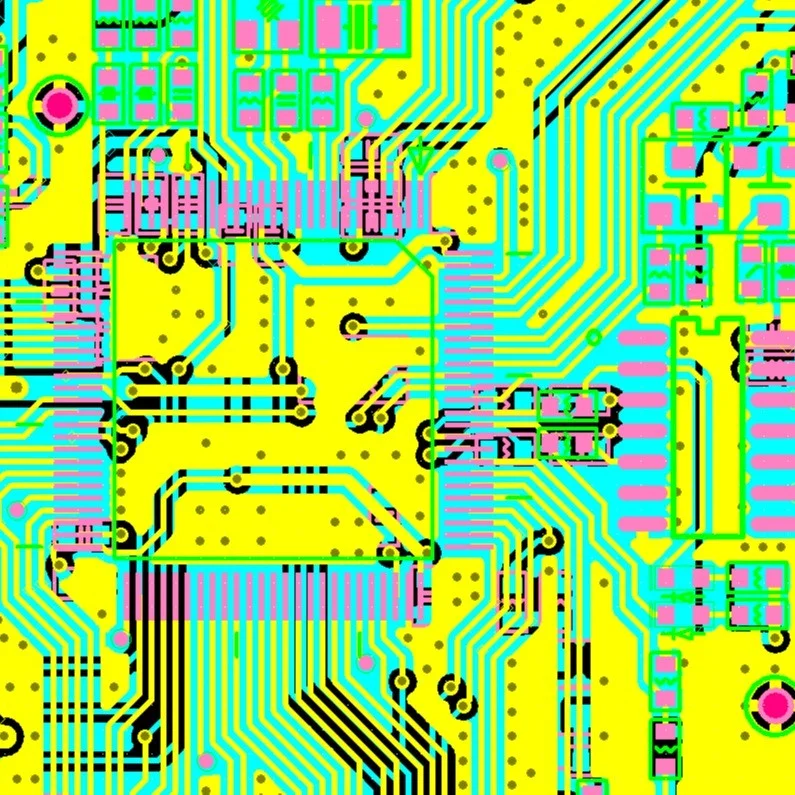

메인 QFP자재의 GND 핀들이 그냥 얇은 배선으로만 처리되어 시간이 지나면 열이나서 보드 자체가 죽는경우가 많습니다.

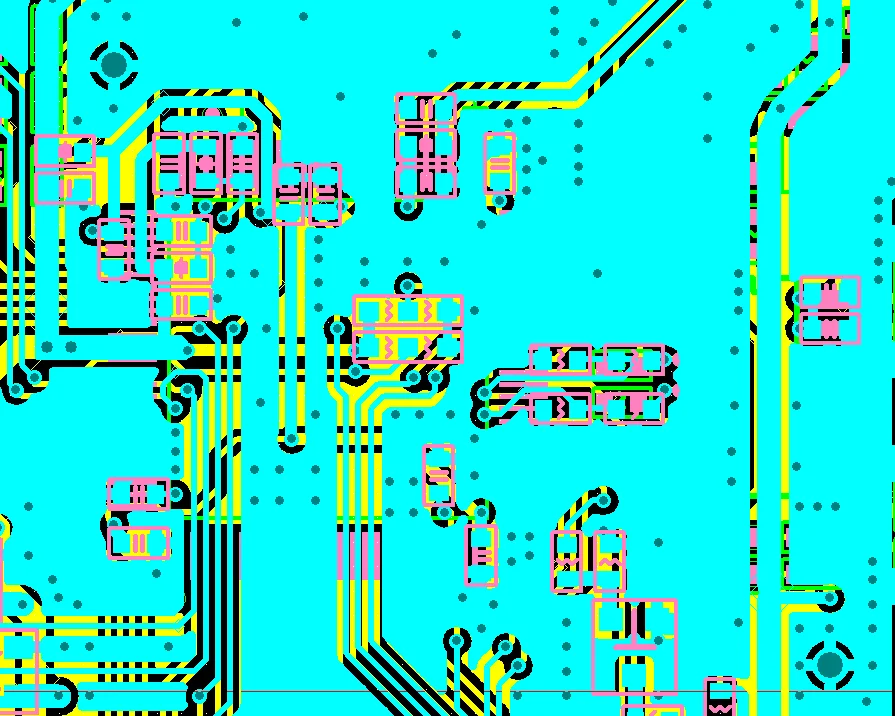

그래서 QFP 에 연결된 GND PIN 들을 최대한 넓고 크게 만들기 위해서 시그널 배선된 상태를 이리저리 옮겨서 GND 가 넓게 빠져나갈수 있게 배선을 하는게 매우 중요합니다.

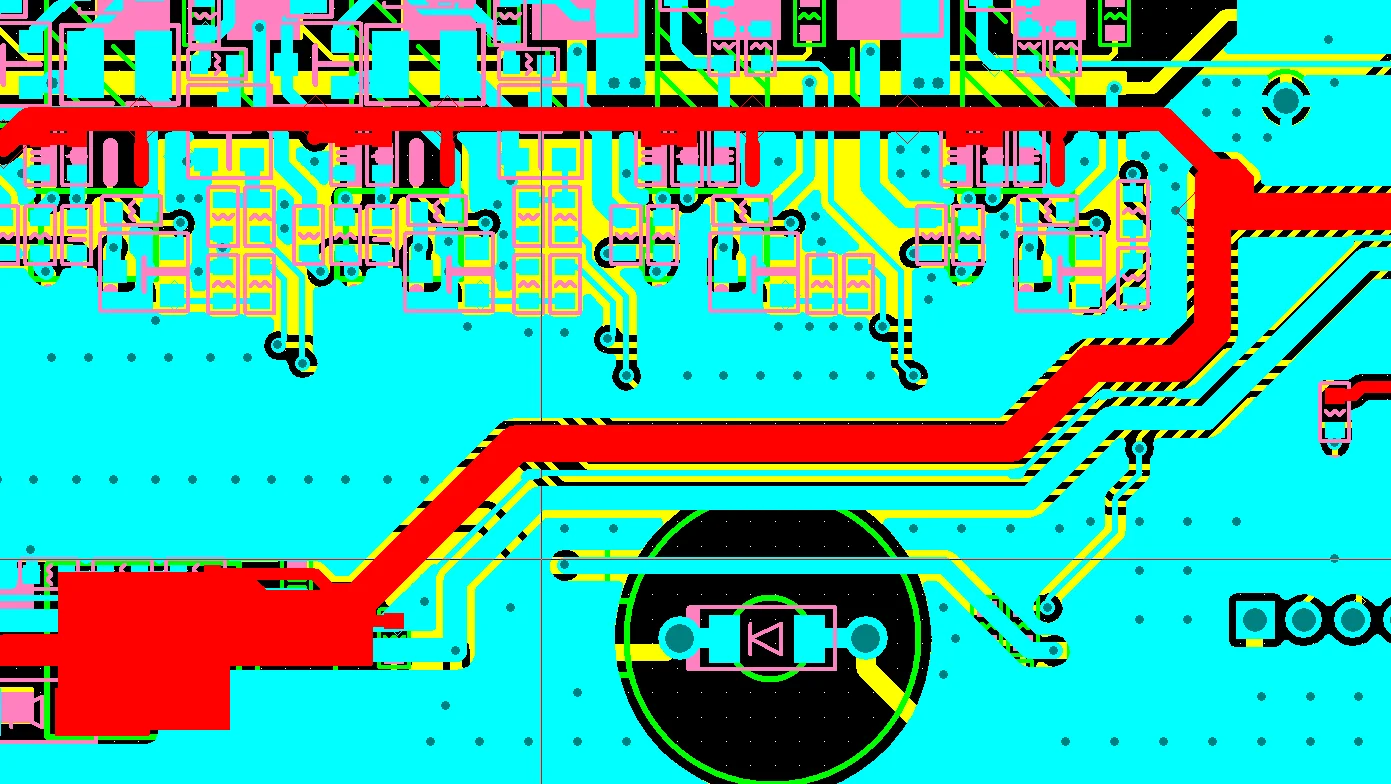

POWER 처리는 COPPER 로 따로 처리해서 1 AMP 에 2개정도 삽입하여 전원이 부족하지 않게 처리하는게 보드의 매우 중요 합니다.
이리 설계치 않으면 보드가 뜨거워 지고 열이나서 죽는 경우가 많습니다.
