기계도면2D, 3D 야무지게 작성 해드립니다

기계 부품은 태생적으로 주변의 다른 부품과 유기적으로 기능합니다.

부품의 기능과 제작의 경제성에 대한 이해가 없이 설계된 도면은 제품의 질을 떨어뜨리는 것은 물론 향후 잠재적인 비용 손실을 일으킬 수 밖에 없습니다.

따라서 제품 도면은 전문가의 영역입니다.

도면은 의사소통의 수단입니다.

16년 이상의 경력으로 제작의도가 명확하고 이해가 쉬운 품질의 도면을 작성하여 드립니다.

제공하는 서비스는 다음과 같습니다.

아래 내용이 너무 길어서 읽기 싫으시면 연락하셔서 직접 문의하셔도 됩니다.

1. 도면 전산화

1) 종이 도면이 있지만 CAD파일이 없는 경우.

종이 출력본 또는 스캔본을 제공하면 CAD파일로 변환

기본 작업은 2D 도면으로 합니다.

2) 도면 양식

기본 2D 도면(dwg, dxf)로 제공

3D도면 대응 가능(step, iges)

2. 실제 제품 제작을 위한 도면

1) 제조사와 협의를 위한 도면

- 미리 알려드립니다, 현장에서는 아직도 2D 도면을 사용합니다.

3D이 필요하시면 작업은 가능합니다.

2) 부품도

- 도면 1장 당 부품 1개 기준

- 재관 및 용접 구조물은 조립도로 분류합니다.

3) 조립도

- 부품도의 조립된 형태를 제공

조립에 필요한 부품 정보(BOM)포함

- 제작 부품의 수가 10개 이하인 경우에 해당.

- 부품 30개 이상의 조합은 장비나 시스템이므로 별도 협의합니다.

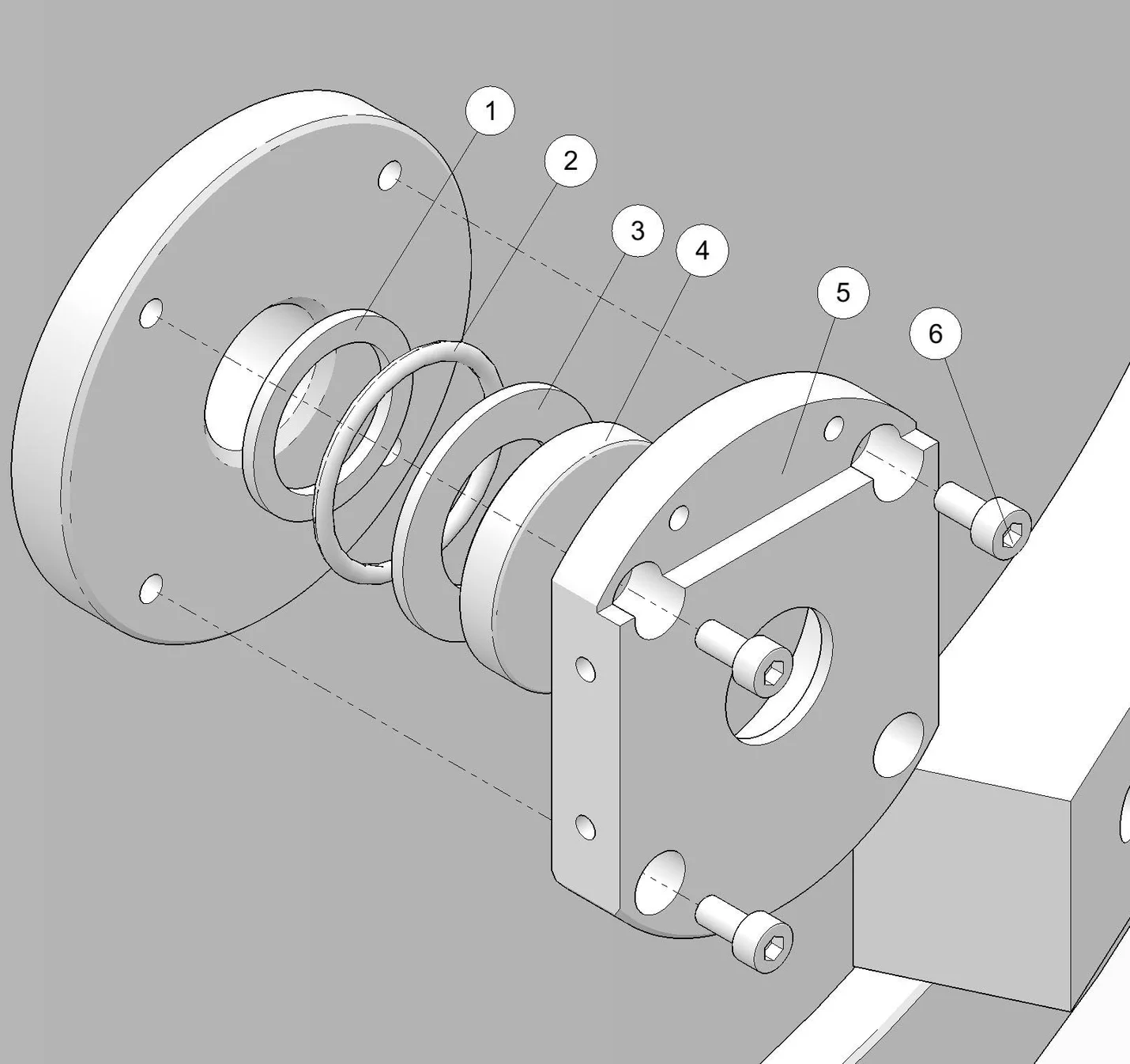

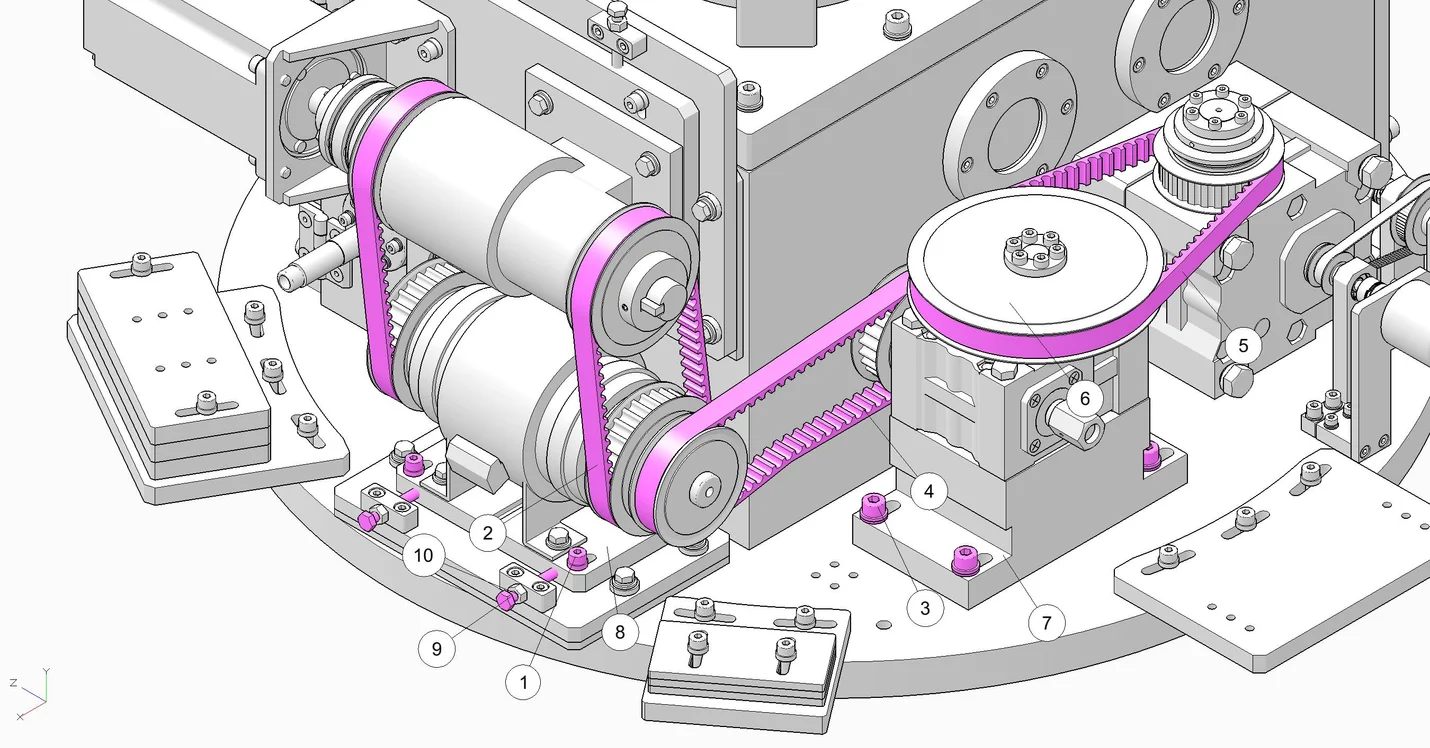

3. 메뉴얼 삽입용 제품 일러스트 파일 제작

- 제품 설명 및 유지 보수용 메뉴얼용 테크니컬 일러스트 작업

꼭 필요하신 분만 문의바랍니다.

4. 제공 파일 형태

- 2D 원본(상부 내용 참조)

dwg, dxf파일(pdf파일은 별도 요청바람)

- 3D로 작업하여 호환 가능한 파일로 제공(세부 내용 상부 설명 참조)

5. 제작물의 저작권

1) 제작물(도면)에 대한 권한은 제작물의 인계시점부터 의뢰인에게 귀속됩니다.

2) 비밀유지계약 체결 가능

- 도면 출력본의 CAD파일 작업 시.

- 테크니컬 일러스트 작업을 위해 중립형 파일을 전달하는 경우.

6. 보유 라이센스 고지

1) 도면 작업에 사용하는 폰트 및 이미지

- 무료 폰트 사용

- 사용 이미지 사용하지 않음.

- 필요한 경우 제가 직접 제작합니다.

2) 상기 이유로 인해 제작물의 상업적 이용에 아무런 하자가 없음을 고지하여 드립니다.

3) 의뢰인이 라이센스가 있는 폰트 또는 이미지의 사용을 요청할 경우 작업 진행 불가합니다.

7. 책임 한계

1) 기술적 의견 제공의 한계

- 제작 상의 문제로 제품에 하자가 발생한 사항에 대해서는 책임지지 않습니다.

- 도면 작업 시 검토해드리는 사항은 범용 설비 또는 부품에 대한 일반적인 기술적 한계를 넘지 않습니다. 그 이상을 요구하실 경우 결과에 대한 책임을 지지 않습니다.

2) 제공 도면 및 자료의 법적 한계

- 의뢰인이 제공하는 자료가 타인이나 타업체 소유의 것임을 미리 공지하셔야 합니다.

 - 본인 소유의 것이 아닌 자료의 의뢰는 받지 않습니다.

- 상기 내용의 자료를 미리 공지 하지 않고 작업을 의뢰하시는 경우 지적재산권 침해로 인해 발생하는 모든 사항은 의뢰인에게 귀속됩니다.

8. 결과물의 활용

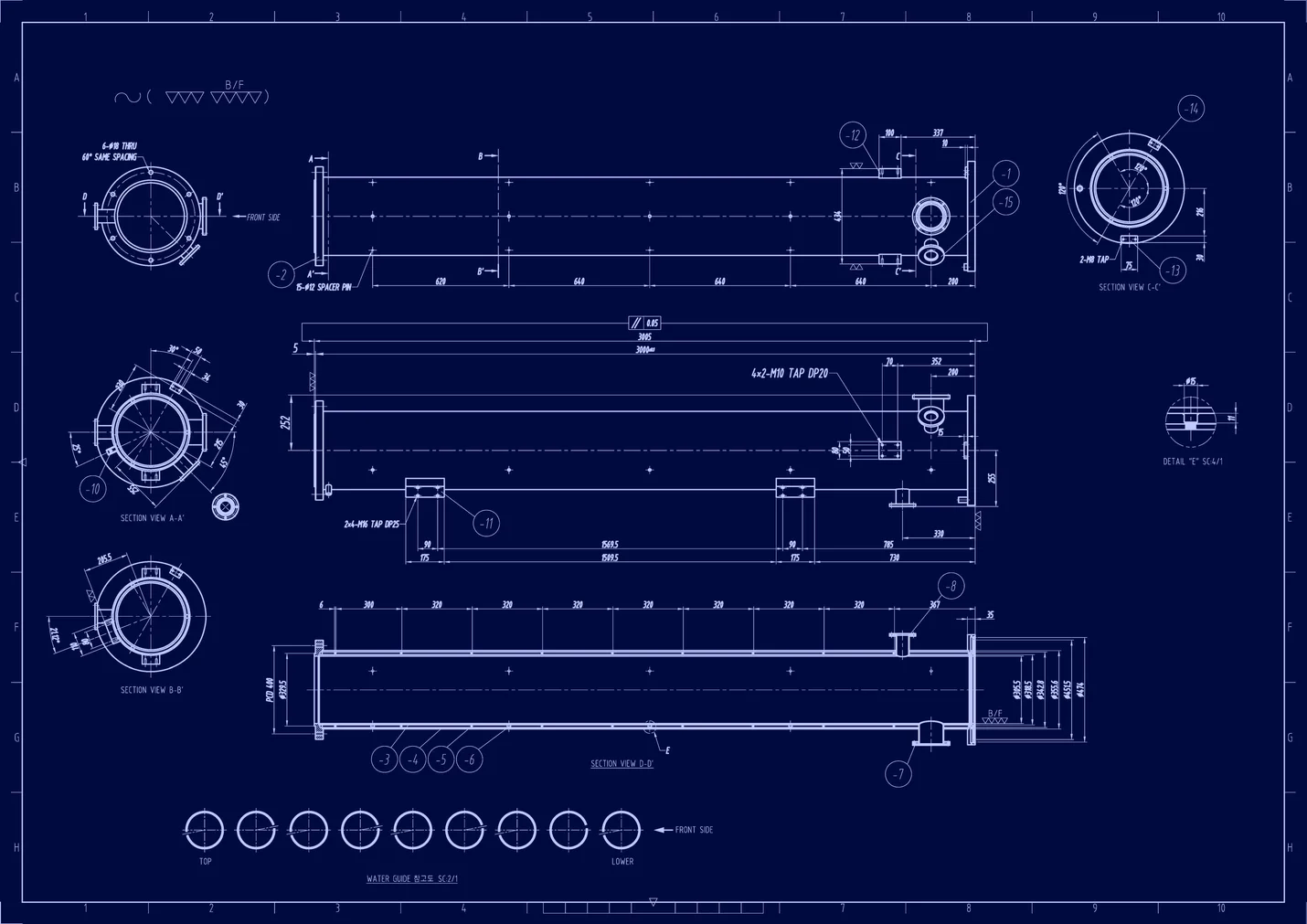

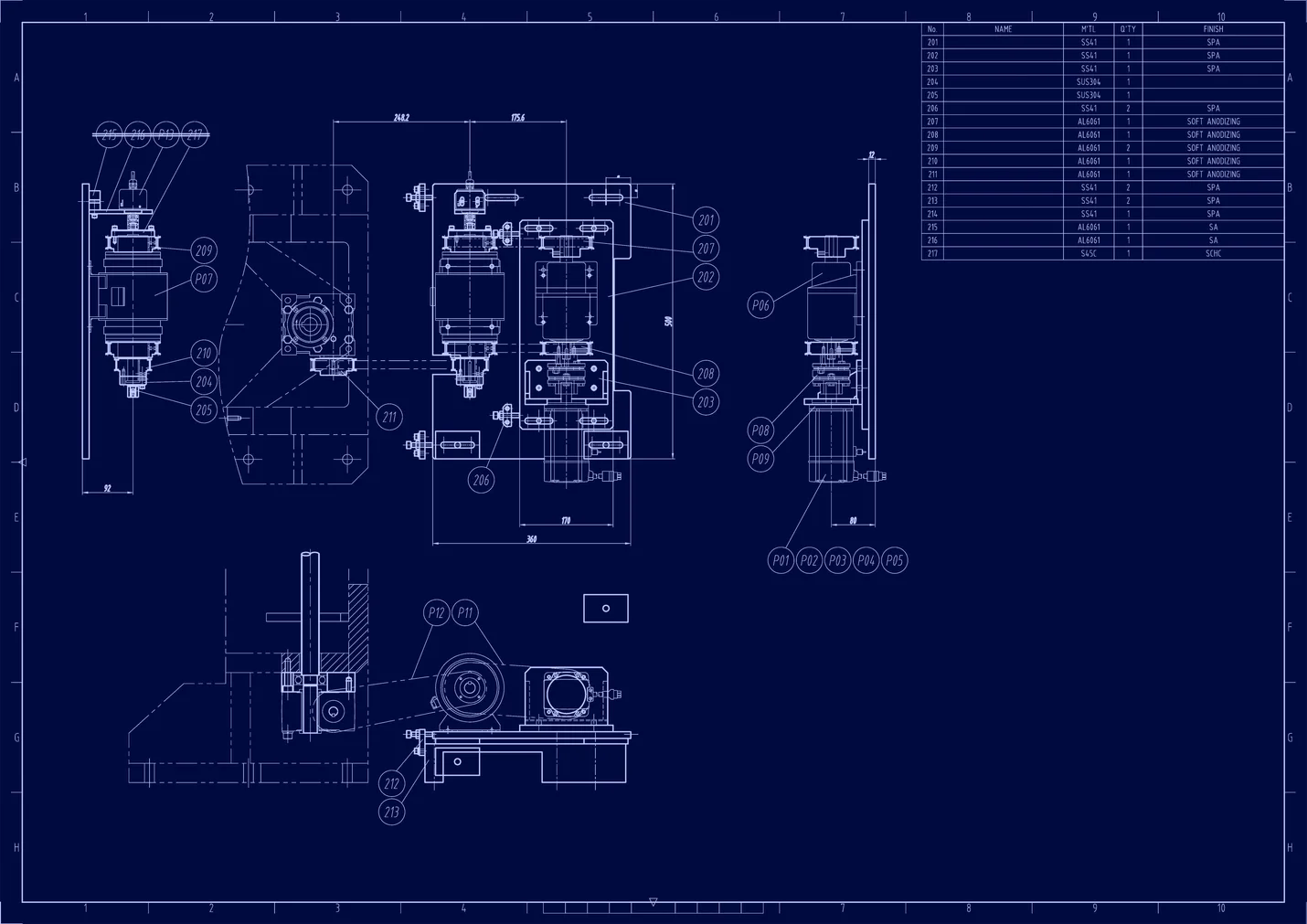

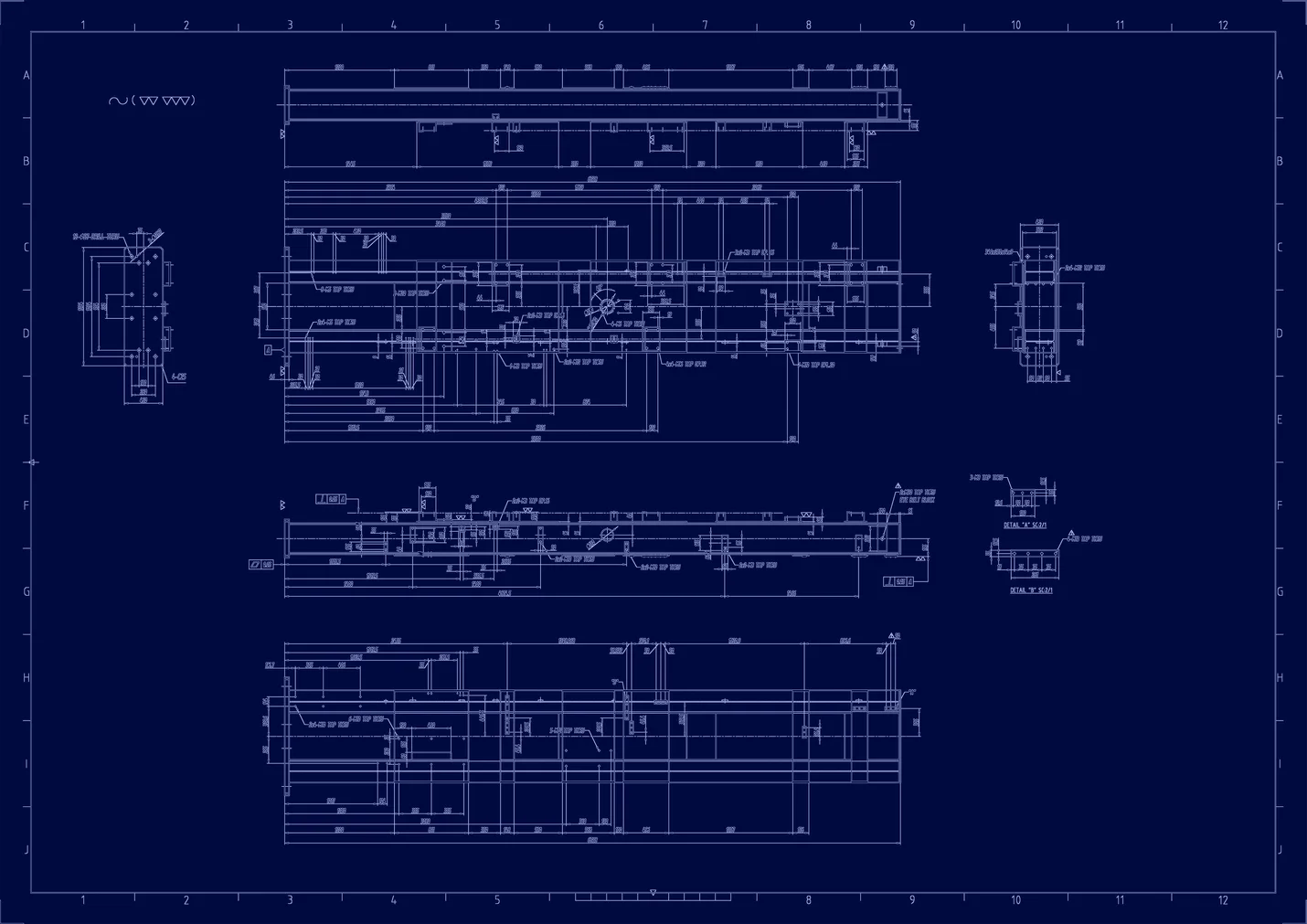

1) 서비스 설명에 활용되는 포트폴리오는 크몽에서 서비스한 내용이 아닙니다.

2) 크몽 서비스를 통해 제공되는 결과물은 포트폴리오로 활용하지 않습니다.
