기구 설계를 위한 CAD 소프트웨어의 모든 것

CAD 소프트웨어는 설계, 시뮬레이션, 제조 및 기타 다양한 비즈니스의 작업 과정에서 핵심적인 역할을 합니다. 엔지니어와 디자이너는 제품을 생산하기 전에, CAD 소프트웨어를 활용하여 아이디어를 모델링 및 검증합니다.

개성 있는 아이디어를 제품으로 구현하기 위해서는 디지털 제조의 첫 단계라 할 수 있는 CAD에 대한 지식과 기술이 필요합니다.

1. CAD 소프트웨어란?

CAD는 Computer Aided Design의 약자로, 컴퓨터를 이용해 도면을 만드는 설계 프로그램입니다. CAD는 단순히 제품의 형태를 모니터에 옮긴다는 의미가 아니라, 제품의 구석구석을 뜯어보면서 ‘이 부분은 어떤 각도로 휘었는지’, ‘어떤 면과 어떤 면이 맞닿아 있는지’ 등까지 세밀하게 표현하는 것을 나타냅니다.

이처럼 CAD 소프트웨어의 목적은 ‘제품의 도식화’가 아니라 ‘제품을 제조하는 과정에서 필요한 정보를 담는 것’입니다.

2. CAD 소프트웨어 종류

CAD 소프트웨어의 종류로는 ① Auto CAD ② SolidWorks ③ Autodesk Inventor ④ CATIA가 있습니다.

• Auto CAD: 건축 및 엔지니어링 분야에서 널리 사용되는 CAD 프로그램으로, 2D 및 3D 도면을 작성하고 편집하는 데 사용됩니다.
• SolidWorks: 제품 설계 및 공학 분야에서 사용되는 CAD 소프트웨어로, 3D 모델링 및 제품 시뮬레이션에 주로 활용됩니다.
• Autodesk Inventor: 제품 설계 및 엔지니어링 분야에서 활용되는 CAD 소프트웨어입니다. 3D 시뮬레이션과 모델링, 도면 작성 기능을 제공합니다.
• CATIA: 항공우주 산업, 자동차 산업에서 사용되는 고급 3D CAD/CAM/CAE 소프트웨어로, 제품 개발 전 과정을 지원하는 특징을 가지고 있습니다.

CAD를 활용한 기구 설계 의뢰하기

3. CAD 소프트웨어 장단점

1) 장점

• 정확한 모델링: CAD 소프트웨어는 정밀한 2D 및 3D 모델링을 가능하게 해줍니다. 이를 통해 시스템의 세부 사항을 정확하게 분석할 수 있습니다.
• 시뮬레이션 및 분석: 물리적인 시뮬레이션 및 분석 기능을 제공하며, 제품의 동작을 사전에 평가하고 문제점을 해결할 수 있도록 합니다.
• 자동화된 도면 생성: 2D 도면을 자동으로 생성할 수 있는 기능을 포함하고 있으며, 이는 제품 설계 및 생산 과정을 간소화하여 실수를 줄일 수 있습니다.

2) 단점

• 비용과 난이도: 일부 고급 CAD 소프트웨어는 높은 비용으로 판매되고 있으며, 초기 난이도로 인해 CAD에 대한 지식이 부족한 이용자의 경우 사용에 어려움을 겪을 수 있습니다.
• 하드웨어 요구 사항: 큰 프로젝트 혹은 복잡한 모델을 다루기 위해서는 고사양의 하드웨어 및 컴퓨터 기기가 필요할 수 있습니다. 이는 추가적인 비용을 발생시킬 수 있습니다.

4. CAD 소프트웨어 디자인 유형

CAD 소프트웨어로 디자인 가능한 유형으로는 ① 3D 제품 모델링 ② 2D 제품 모델링 ③ 제품 렌더링 ④ 3D 프린팅이 있습니다.

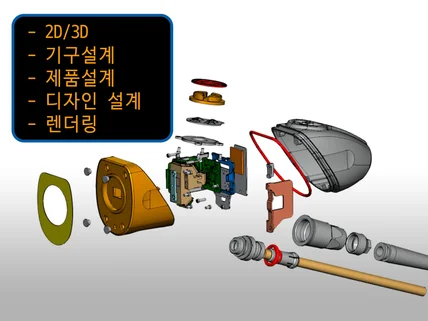

• 3D 제품 모델링: CAD 소프트웨어를 이용하여 3차원 공간에 제품의 모델을 만들 수 있습니다. 이는 제품 디자인, 엔지니어링, 시뮬레이션 등에 활용되며, 제품의 세부 사항을 정확하게 나타내는 기능을 합니다.

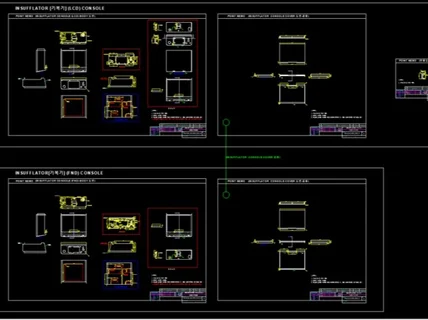

• 2D 제품 모델링: CAD를 이용하여 2차원 도면을 생성하는 것을 의미하며, 제품의 구조, 치수, 특징 등을 시각화하는 데 사용됩니다.

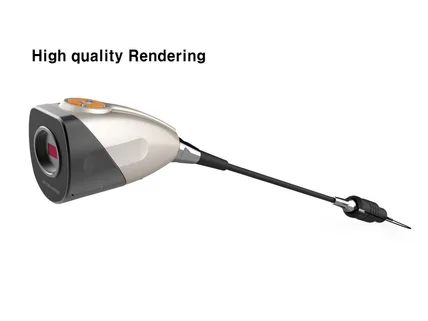

• 제품 렌더링: 제품의 외관, 재질, 조명 등을 현실적으로 시각화하여 디자인 아이디어를 효과적으로 나타내는 기능을 합니다.
• 3D 프린팅: CAD 소프트웨어로 디자인한 3D 모델을 3D 프린터와 같은 장비를 통해 실제 물체로 출력할 수 있습니다. 이는 프로토타입 제작부터 실제 제품 생산까지 다양한 단계에서 활용됩니다.

CAD로 제품 모델링/렌더링 의뢰하기

5. 외주 디자이너 체크리스트

외주 디자이너 고용 시 체크해야 하는 사항은 ① 포트폴리오 검토 ② 기술적 능력 ③ 커뮤니케이션 능력이 있습니다.

• 포트폴리오 검토: 외주 디자이너의 포트폴리오를 확인하여, CAD 분야에 대한 경력과 전문성을 확인해야 합니다. 또한 프로젝트 수행 경험을 통해 디자인 능력과 스타일을 평가할 수 있습니다.
• 기술적 능력: CAD 소프트웨어에 대한 이해와 기술적 지식을 확인하고, 프로젝트 수행에 필요한 기술을 다룰 수 있는지 검토해야 합니다.
• 커뮤니케이션 능력: 작업 중 원활한 커뮤니케이션과 협업이 가능한지 판단해야 합니다. 또한 디자이너의 연락에 대한 응답 시간과 필요한 정보를 정확히 이해할 수 있는지 확인해야 합니다.

CAD 제작은? 크몽에서!

• CAD 도면·건축 도면·컬러링 도면 스피드 작업
• CAD 분야 크몽 작업 ‘200건 이상’의 전문가
• SolidWorks·AutoCAD를 활용한 2D 도면 작업 가능

CAD 소프트웨어 제작 요약

CAD 소프트웨어는 컴퓨터 기반의 설계 도구로, 제품 및 시스템을 2D 및 3D 모델로 만들고 수정하는 데 사용됩니다. AutoCAD, SolidWorks, CATIA와 같은 주요 CAD 소프트웨어는 정밀한 모델링, 시뮬레이션, 자동화된 도면 생성과 같은 장점을 제공합니다.
